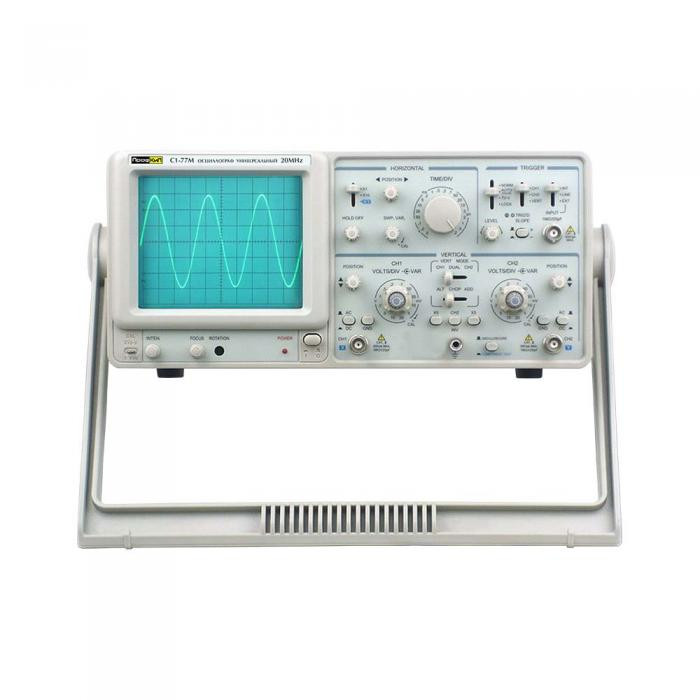

ПрофКиП С1-77М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)

Цена: 91293.75 ₽

Гарантия: 12 месяцев

Назначение осциллографа универсального ПрофКиП С1-77М

Осциллограф универсальный ПрофКиП С1-77М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный ПрофКиП С1-77М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Особенности и преимущества осциллографа универсального ПрофКиП С1-77М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел)
▪ Расширенная чувствительность по вертикали: до 20 В /дел
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
▪ Автоматическая синхронизация, фиксация уровня

Основные технические характеристики осциллографа универсального ПрофКиП С1-77М

Параметры
Значения
Электронно-лучевая трубка (ЭЛТ)
Тип
прямоугольный, 6 дюймов
Экспозиционная площадь
8 х 10 дел (1 дел = 2 см)
Ускоряющее напряжение
2 кВ
Канал вертикального отклонения
Чувствительность
х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5)
х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)
Полоса пропускания (-3 дБ) х1
0 МГц … 20 МГц (открытый вход)
10  Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5
0 МГц … 7 МГц (открытый вход)
10  Гц … 7 МГц (закрытый вход)
Время нарастания
х1: ≤ 17.5 нс
х5: ≤ 50 нс
Входной импеданс
~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
400 В при 1 кГц
Вход усилителя
открытый (DC), закрытый (АС), заземленный (GND)
Режим работы
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки
0.2 мкс /дел … 0.5 с /дел
~  50 мс /дел при масштабировании
Точность
±3%
±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
Масштабирование развертки
х 10
Максимальный коэффициент развертки
20 нс /дел
Линейность развертки
±5%
±10% при масштабировании
Синхронизация
Режим
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)
Вход усилителя
закрытый (AC)
Полярность синхронизации
«+» или «-»
Чувствительность (5 Гц … 10 МГц)
1 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
Чувствительность (10 МГц … 20 МГц)
1.5 дел (CH1, CH2)
3.0 дел (ALT)
300 мВ (EXT)
Внешний вход синхронизации
Входной импеданс
1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
400 В при 1 кГц
Режим X-Y
Чувствительность
5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа
500 кГц
Сдвиг фазы
≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала
положительный меандр
Частота
1 кГц
Выходное напряжение
2 Впик-пик ±2%

Общие данные осциллографа универсального ПрофКиП С1-77М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х145х450 мм
▪ Вес: 8 кг

Комплект поставки осциллографа универсального ПрофКиП С1-77М

Наименование
Количество
Осциллограф универсальный ПрофКиП С1-77М
1 шт.
Делитель
2 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
