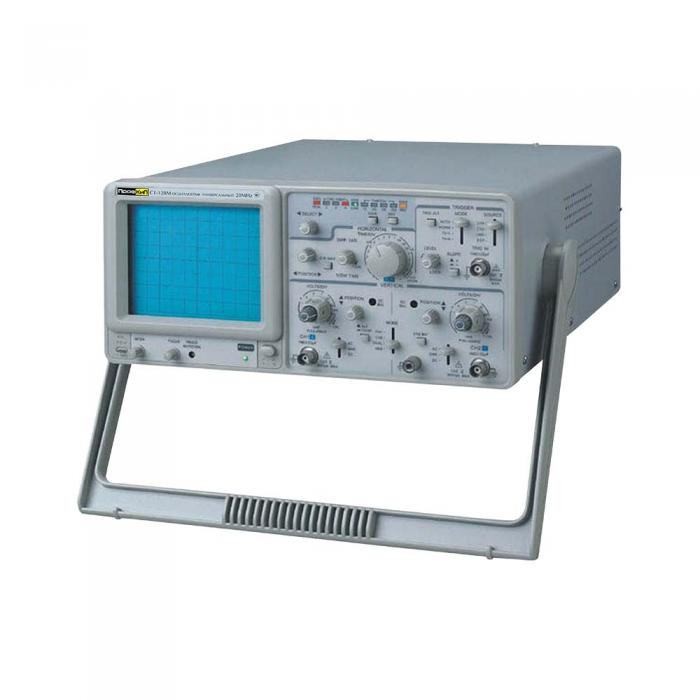

ПрофКиП С1-128М осциллограф сервисный двухканальный (0 МГц … 20 МГц)

Цена: 241068.75 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 49646-12

Сертификат PDF

Распродажа остатков.

Назначение осциллографа сервисного двухканального ПрофКиП С1-128М

Осциллограф сервисный двухканальный ПрофКиП С1-128М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллографы сервисный двухканальный ПрофКиП С1-128М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых условиях эксплуатации. Осциллограф сервисный двухканальный ПрофКиП С1-128М может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Особенности и преимущества осциллографа сервисного двухканального ПрофКиП С1-128М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Частота дискретизации: 20 МВыб /с
▪ Глубина записи: 1 К /CH + 1 К х 2 (обращение к памяти)
▪ Высокая чувствительность: 1 мВ /дел
▪ Масштабирование развертки: х 10 (в режиме цифрового осциллографа максимум х 100)
▪ Высокоскоростная развертка: 10 с /дел
▪ Установка предзапуска, наблюдение синхросигнала
▪ Одновременное отображение двух опорных сигналов
▪ Измерение и отображение одиночного колебания, не периода
▪ ТВ-синхронизация, режим Y-X
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Встроенный интерфейс RS-232
▪ Три в одном: аналоговый, высокоскоростной и записывающий осциллограф

Основные технические характеристики осциллографа сервисного двухканального ПрофКиП С1-128М

Параметры
Значения
Электронно-лучевая трубка (ЭЛТ)
Тип
прямоугольный, 6 дюймов
Экспозиционная площадь
8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение
2 кВ
Z-вход
Входное сопротивление
~ 47 кОм
Входной уровень
≥ 5 Впик-пик
Частотный диапазон
2 МГц
Канал вертикального отклонения
Чувствительность
х1: 5 мВ /дел … 5 В /дел ±3%
х5: 1 мВ /дел … 1 В /дел ±5%
Разрешение по вертикали
28 точек /дел
Полоса пропускания (-3 дБ) х1
0 МГц … 20 МГц (открытый вход)
10  Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5
0 МГц … 7 МГц (открытый вход)
10  Гц … 7 МГц (закрытый вход)
Время нарастания
х1: ≤ 17.5 нс
х5: ≤ 50 нс
Входной импеданс
~ 1 МОм /25 пФ
Максимальное входное напряжение
400 В при 1 кГц
Вход усилителя
открытый (DC), закрытый (АС), заземленный (GND)
Режим работы
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Промежуточная частота
приблизительно 250 кГц
Канал горизонтального отклонения
Коэффициент развертки
0.2 мкс /дел … 0.5 с /дел (DSO = 10 с /дел)
20 нс /дел … 50 мс /дел (DSO = 1 с /дел) при масштабировании
Точность
±3%
±5% при масштабировании
Масштабирование развертки
х 10
Синхронизация
Режим
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя
закрытый (AC): 20 Гц … 20 МГц
открытый (DC): 0 МГц … 20 МГц
Точка предзапуска
дел: 2, 5, 8
Полярность синхронизации
«+» или «-»
Чувствительность (20 Гц … 2 МГц)
0.5 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
Чувствительность (2 МГц … 20 МГц)
1.5 дел (CH1, CH2)
3.0 дел (ALT)
800 мВ (EXT)
Режим X-Y
Чувствительность
5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа
500 кГц
Сдвиг фазы
≤3° (50 кГц)
Режим цифрового осциллографа (DSO)
Полоса пропускания (-3 дБ)
8 МГц
Дискретизация
F макс = 20 МВыб /с
A /D: 8 бит
развертка A /D: 10 бит
Чувствительность
±3% ±0.4 мм
±5% ±0.4 мм (при х5 масштабировании)
Время нарастания
≤ 100 нс
Сохранение формы сигнала
дел: 2, 5, 8 (точки)
макс. х100 (масштабирование)
Разрешение дисплея
100 точек /дел (по горизонтали)
28 точек /дел (по вертикали)
Объем памяти /канал
1024 байт
Режим отображения
автоматический (AUTO), ждущий (NORM), режим прокрутки (ROLL)
Интерфейс
RS-232C, 19200 бит
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала
положительный меандр
Частота
1 кГц
Выходное напряжение
2 Впик-пик ±2%

Общие данные осциллографа сервисного двухканального ПрофКиП С1-128М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг

Комплект поставки осциллографа сервисного двухканального ПрофКиП С1-128М

Наименование
Количество
Осциллограф сервисный двухканальный ПрофКиП С1-128М
1 шт.
Делитель
2 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
