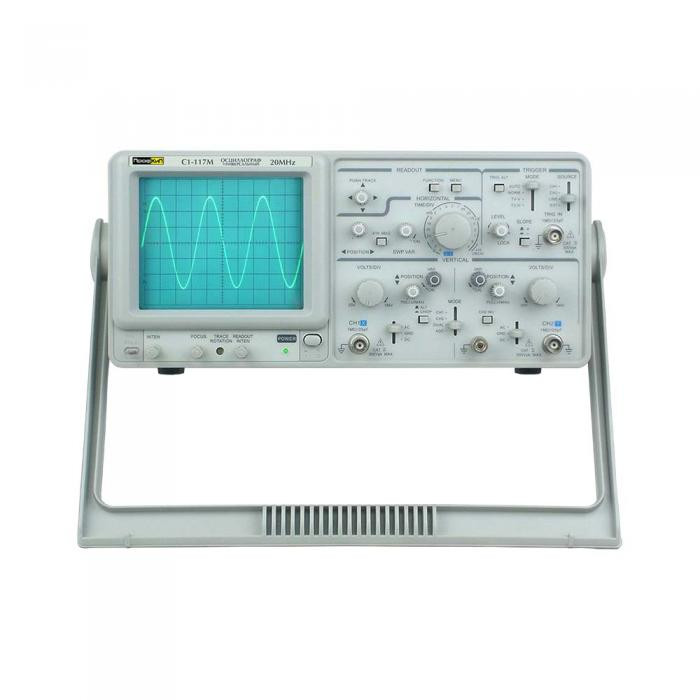

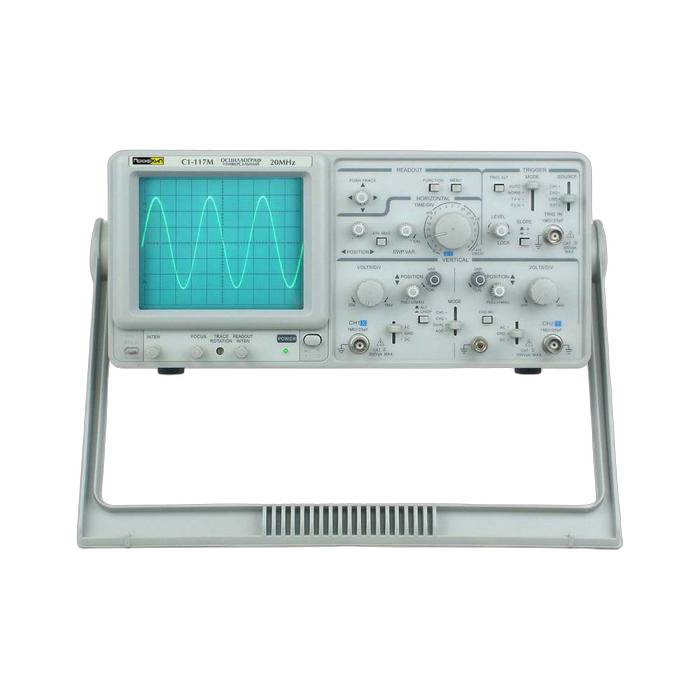

ПрофКиП С1-117М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)

Цена: 122625 ₽

Гарантия: 12 месяцев

Распродажа остатков.

Назначение осциллографа универсального ПрофКиП С1-117М

Осциллограф универсальный ПрофКиП С1-117М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Прибор имеет режим курсорных измерений и встроенный частотомер.  Осциллограф универсальный ПрофКиП С1-117М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

Особенности и преимущества осциллографа универсального ПрофКиП С1-117М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Режим курсорных измерений
▪ Высокая чувствительность: 1 мВ /дел, по вертикали от 10 В /дел до 20 В /дел
▪ ALT функция запуска
▪ Масштабирование развертки: х 10
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Непосредственный вывод частоты на экран

Основные технические характеристики осциллографа универсального ПрофКиП С1-117М

Параметры
Значения
Электронно-лучевая трубка (ЭЛТ)
Тип
прямоугольный, 6 дюймов
Экспозиционная площадь
8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение
2 кВ
Z-вход
Входное сопротивление
~ 47 кОм
Входной уровень
≥ 5 Впик-пик
Частотный диапазон
2 МГц
Канал вертикального отклонения
Y-ATT
переключатель
Чувствительность
х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов)
х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)
Полоса пропускания (-3 дБ) х1
0 МГц … 20 МГц (открытый вход)
10  Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5
0 МГц … 7 МГц (открытый вход)
10  Гц … 7 МГц (закрытый вход)
Время нарастания
х1: ≤ 17.5 нс
х5: ≤ 50 нс
Входной импеданс
~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
400 В при 1 кГц
Вход усилителя
открытый (DC), закрытый (АС), заземленный (GND)
Режим работы
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки
0.2 мкс /дел … 0.5 с /дел
20 нс /дел … 50 мс /дел при масштабировании
Точность
±3%
±5% при масштабировании
Масштабирование развертки
х 10
Максимальный коэффициент развертки
20 нс /дел
Линейность развертки
±5%
±10% при масштабировании
Синхронизация
Режим
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя
закрытый (AC)
Полярность синхронизации
«+» или «-»
Чувствительность (20 Гц … 2 МГц)
0.5 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)
1.5 дел (CH1, CH2)
3.0 дел (ALT)
800 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс
1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
300 В при 1 кГц
Режим X-Y
Чувствительность
5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа
500 кГц
Сдвиг фазы
≤3° (50 кГц)
Курсорные измерения
Настройка индикации
CH1 /CH2: чувствительность, время развертки, условия запуска
Курсорные измерения
ΔV, ΔT, 1 /ΔT, уникальный метод измерения координат
Разрешение
1 /25 дел
Эффективный диапазон
±3 дел (по вертикали)
±4 дел (по горизонтали)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала
положительный меандр
Частота
1 кГц
Выходное напряжение
2 Впик-пик ±2%
Частотомер
Разрядность
5-разрядный
Частотный диапазон
10 Гц … 20 МГц

Общие данные осциллографа универсального ПрофКиП С1-117М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг

Комплект поставки осциллографа универсального ПрофКиП С1-117М

Наименование
Количество
Осциллограф универсальный ПрофКиП С1-117М
1 шт.
Делитель
2 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.

1 шт.
