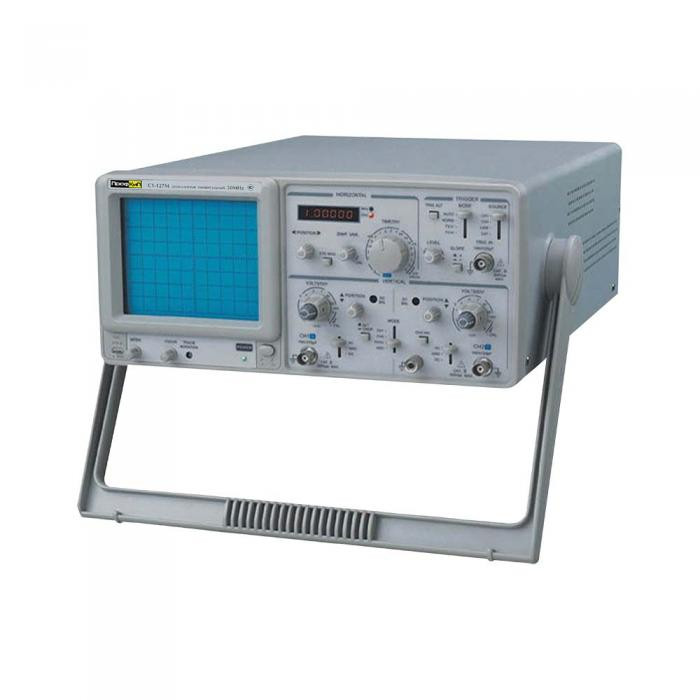

ПрофКиП С1-127М осциллограф универсальный (2 канала, 0 МГц … 50 МГц)

Цена: 200343.75 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 41754-09

Сертификат PDF

Назначение осциллографа универсального ПрофКиП С1-127М

Осциллограф универсальный ПрофКиП С1-127М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Область применения осциллографа универсального ПрофКиП С1-127М – контроль параметров, наладка и ремонт различных радиоэлектронных устройств в лабораториях и промышленных условиях.

Особенности и преимущества осциллографа универсального ПрофКиП С1-127М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 50 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
▪ Отключаемая функция автоматического выбора уровня запуска
▪ Встроенный 6-разрядный частотомер

Основные технические характеристики осциллографа универсального ПрофКиП С1-127М

Параметры
Значения
Электронно-лучевая трубка (ЭЛТ)
Тип
прямоугольный, 6 дюймов
Экспозиционная площадь
8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение
12 кВ
Z-вход
Входной сопротивление
~47 кОм
Входной уровень
≥ 5 Впик-пик
Частотный диапазон
2 МГц
Канал вертикального отклонения
Чувствительность
1 мВ /дел … 1 В /дел ±5%
Полоса пропускания (-3 дБ)
0 МГц … 50 МГц (открытый вход)
10 Гц … 50 МГц (закрытый вход)
Время нарастания
≤ 8.75 нс
Входной импеданс
~ 1МОм /25 пФ
Максимальное входное напряжение
400 В
Вход усилителя
открытый (DC), закрытый (АС), заземленный (GND)
Режим работы
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки
0.2 мкс /дел … 0.5 с /дел
20 нс /дел … 50 мс /дел при масштабировании
Точность
±3%
±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
Масштабирование развертки
х 10
Максимальный коэффициент развертки
20 нс /дел
Линейность развертки
±5%
±10% при масштабировании
Синхронизация
Режим
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
Синхронизация
блокировка уровня синхронизации
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя
закрытый (AC)
Полярность синхронизации
«+» или «-»
Чувствительность (20 Гц … 2 МГц)
0.5 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
ТВ-синхронизация > 1дел или 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)
1.5 дел (CH1, CH2)
3.0 дел (ALT)
800 мВ (EXT)
ТВ-синхронизация > 1дел или 1 В (EXT)
Внешний вход синхронизации
Входной импеданс
1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
400 В при 1 кГц
Режим X-Y
Чувствительность
5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа
500 кГц
Сдвиг фазы
≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала
положительный меандр
Частота
1 кГц
Коэффициент
в пределах 48:52
Выходное напряжение
2 Впик-пик ±2%
Выходной импеданс
1 кОм
Частотомер
Разрядность
6-разрядный
Частотный диапазон
10 Гц … 50 МГц

Общие данные осциллографа универсального ПрофКиП С1-127М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг

Комплект поставки осциллографа универсального ПрофКиП С1-127М

Наименование
Количество
Осциллограф универсальный ПрофКиП С1-127М
1 шт.
Делитель
2 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
