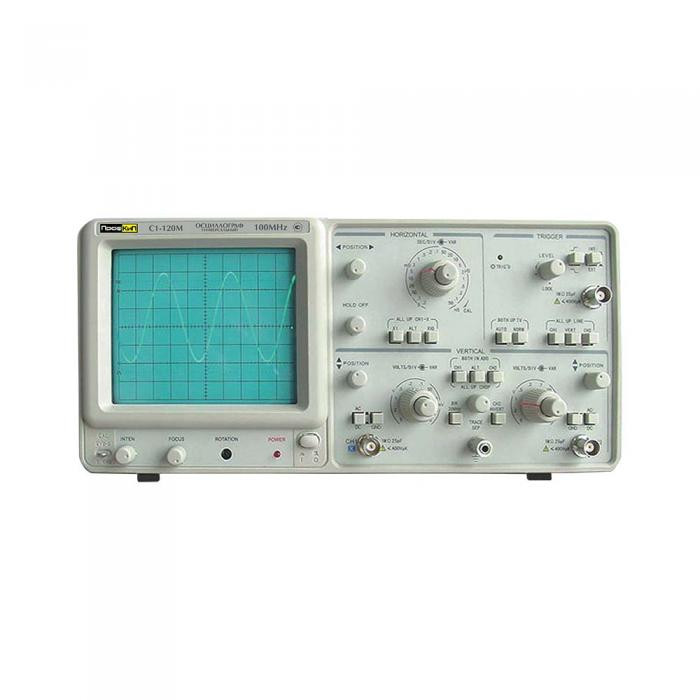

ПрофКиП С1-120М осциллограф универсальный (2 канала, 0 МГц … 100 МГц)

Цена: 159300 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 41754-09

Сертификат PDF

Назначение осциллографа универсального ПрофКиП С1-120М

Осциллограф универсальный ПрофКиП С1-120М — современный инструмент инженера,  обеспечивающий высокую точность, удобство эксплуатации и набор всех необходимых функций для приборов данного класса. Осциллограф универсальный ПрофКиП С1-120М имеет эргономичный дизайн, в нем применена аналоговая ЭЛТ с высокой точностью фокусировки, что позволяет осуществлять комфортную работу, наблюдая сигнал, даже превосходящий документированные 100 МГц, в реальном времени, на шести дюймовом экране. Также в осциллографе универсальном ПрофКиП С1-120М удобно  реализован захват синхронизации.

Особенности и преимущества осциллографа универсального ПрофКиП С1-120М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 100 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10

Основные технические характеристики осциллографа универсального ПрофКиП С1-120М

Параметры
Значения
Электронно-лучевая трубка (ЭЛТ)
Тип
прямоугольный, 6 дюймов
Экспозиционная площадь
8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение
1.7 кВ
Канал вертикального отклонения
Чувствительность
5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
Регулировка коэффициента
≥2.5:1
Полоса пропускания (-3 дБ)
0 МГц … 100 МГц (открытый вход)
10  Гц … 100 МГц (закрытый вход)
Время нарастания
≤ 3.5 нс
Входной импеданс
~ 1 МОм /25 пФ
Вход усилителя
открытый (DC), закрытый (АС), заземленный (GND)
Максимальное входное напряжение
400 В при 1 кГц
Режим работы
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD)
Канал горизонтального отклонения
Коэффициент развертки
50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5)
Точность
±3%
±10% при масштабировании
Регулировка коэффициента
≥2.5:1
Масштабирование развертки
х 10
Максимальный коэффициент развертки
5 нс /дел
Линейность развертки
±5%
±10% при масштабировании
ALT-масштабирование
ALT-разделение
Синхронизация
Режим
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK)
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Полярность синхронизации
«+» или «-»
Чувствительность
INT: 1.5 дел (AUTO или NORM)
EXT: 0.2 дел (AUTO или NORM)
ТВ-синхроимпульс 2 дел при 0.5 В (EXT)
Внешний вход синхронизации
Входной импеданс
1 МОм /22 пФ
Максимальное входное напряжение
400 В при 1 кГц
Режим X-Y
Чувствительность
5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5)
Полоса пропускания
0 МГц … 1 МГц (открытый вход)
10 Гц … 1 МГц (закрытый вход)
Сдвиг фазы
≤3° (50 кГц)
Ось Z
Чувствительность
5 Впик-пик
Полярность
отрицательная
Входной импеданс
10 кОм
Используемый частотный диапазон
1 МГц
Максимальное входное напряжение
50 В при 1 кГц
Калибратор
Форма сигнала
положительный меандр
Частота
1 кГц ±2%
Выходное напряжение
2 Впик-пик ±2%

Общие данные осциллографа универсального ПрофКиП С1-120М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
▪ Габаритные размеры: 310х140х400 мм
▪ Вес: 8 кг

Комплект поставки осциллографа универсального ПрофКиП С1-120М

Наименование
Количество
Осциллограф сервисный двухканальный ПрофКиП С1-120М
1 шт.
Делитель
2 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
