Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 49646-12
Действителен до: 10 апреля, 2027
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 25 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Частота дискретизации: 20 МВыб /с
▪ Глубина записи: 1 К /CH + 1 К х 2 (обращение к памяти)
▪ Высокая чувствительность: 1 мВ /дел
▪ Масштабирование развертки: х 10 (в режиме цифрового осциллографа максимум х 100)
▪ Высокоскоростная развертка: 10 с /дел
▪ Установка предзапуска, наблюдение синхросигнала
▪ Одновременное отображение двух опорных сигналов
▪ Измерение и отображение одиночного колебания, не периода
▪ ТВ-синхронизация, режим Y-X
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Встроенный интерфейс RS-232
▪ Три в одном: аналоговый, высокоскоростной и записывающий осциллограф
| Параметры | Значения |
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Z-вход | |
| Входное сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Чувствительность | х1: 5 мВ /дел … 5 В /дел ±3% х5: 1 мВ /дел … 1 В /дел ±5% |
| Разрешение по вертикали | 28 точек /дел |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 25 МГц (открытый вход) 10 Гц … 25 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 11.7 нс х5: ≤ 50 нс |
| Входной импеданс | ~ 1 МОм /25 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Промежуточная частота | приблизительно 250 кГц |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0.2 мкс /дел … 0.5 с /дел (DSO = 10 с /дел) 20 нс /дел … 50 мс /дел (DSO = 1 с /дел) при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (AC): 20 Гц … 25 МГц открытый (DC): 0 МГц … 25 МГц |
| Точка предзапуска | дел: 2, 5, 8 |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 20 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Режим цифрового осциллографа (DSO) | |
| Полоса пропускания (-3 дБ) | 8 МГц |
| Дискретизация | F макс = 20 МВыб /с A /D: 8 бит развертка A /D: 10 бит |
| Чувствительность | ±3% ±0.4 мм ±5% ±0.4 мм (при х5 масштабировании) |
| Время нарастания | ≤ 100 нс |
| Сохранение формы сигнала | дел: 2, 5, 8 (точки) макс. х100 (масштабирование) |
| Разрешение дисплея | 100 точек /дел (по горизонтали) 28 точек /дел (по вертикали) |
| Объем памяти /канал | 1024 байт |
| Режим отображения | автоматический (AUTO), ждущий (NORM), режим прокрутки (ROLL) |
| Интерфейс | RS-232C, 19200 бит |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг
| Наименование | Количество |

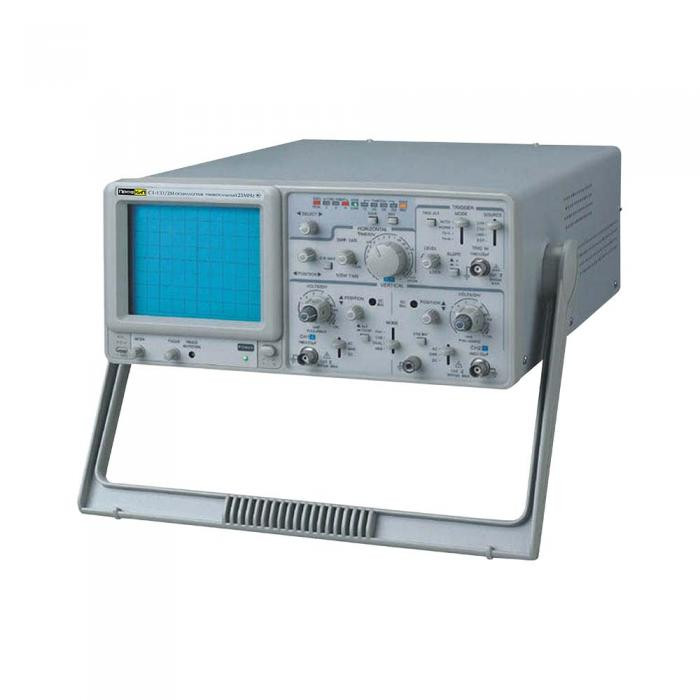

| Осциллограф сервисный двухканальный ПрофКиП С1-131/2М | 1 шт. |
| Делитель | 2 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Сертификат PDF
