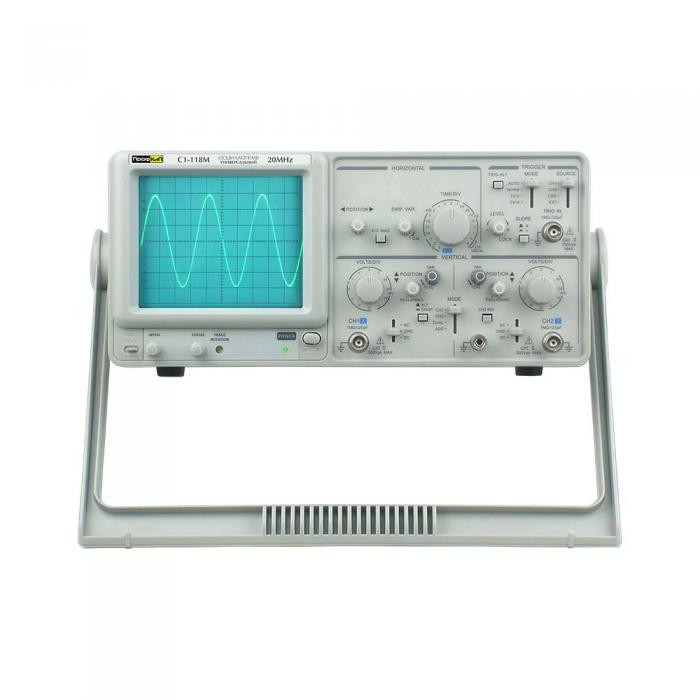

ПрофКиП С1-118М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)

Цена: 103875 ₽

Гарантия: 12 месяцев

Снято с производства.

Назначение осциллографа универсального ПрофКиП С1-118М

Осциллограф универсальный ПрофКиП С1-118М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПрофКиП С1-118М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.

Особенности и преимущества осциллографа универсального ПрофКиП С1-118М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Высокая чувствительность: 1 мВ /дел, по вертикали до 20 В /дел
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10

Основные технические характеристики осциллографа универсального ПрофКиП С1-118М

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	2 кВ
Z-вход
Входное сопротивление	~ 47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Канал вертикального отклонения
Y-ATT	переключатель
Чувствительность	х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)
Полоса пропускания (-3 дБ) х1	0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 17.5 нс х5: ≤ 50 нс
Входной импеданс	~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании
Точность	±3% ±5% при масштабировании
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Линейность развертки	±5% ±10% при масштабировании
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя	закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)	1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%

Общие данные осциллографа универсального ПрофКиП С1-118М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг

Комплект поставки осциллографа универсального ПрофКиП С1-118М

Наименование	Количество
Осциллограф универсальный ПрофКиП С1-118М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
