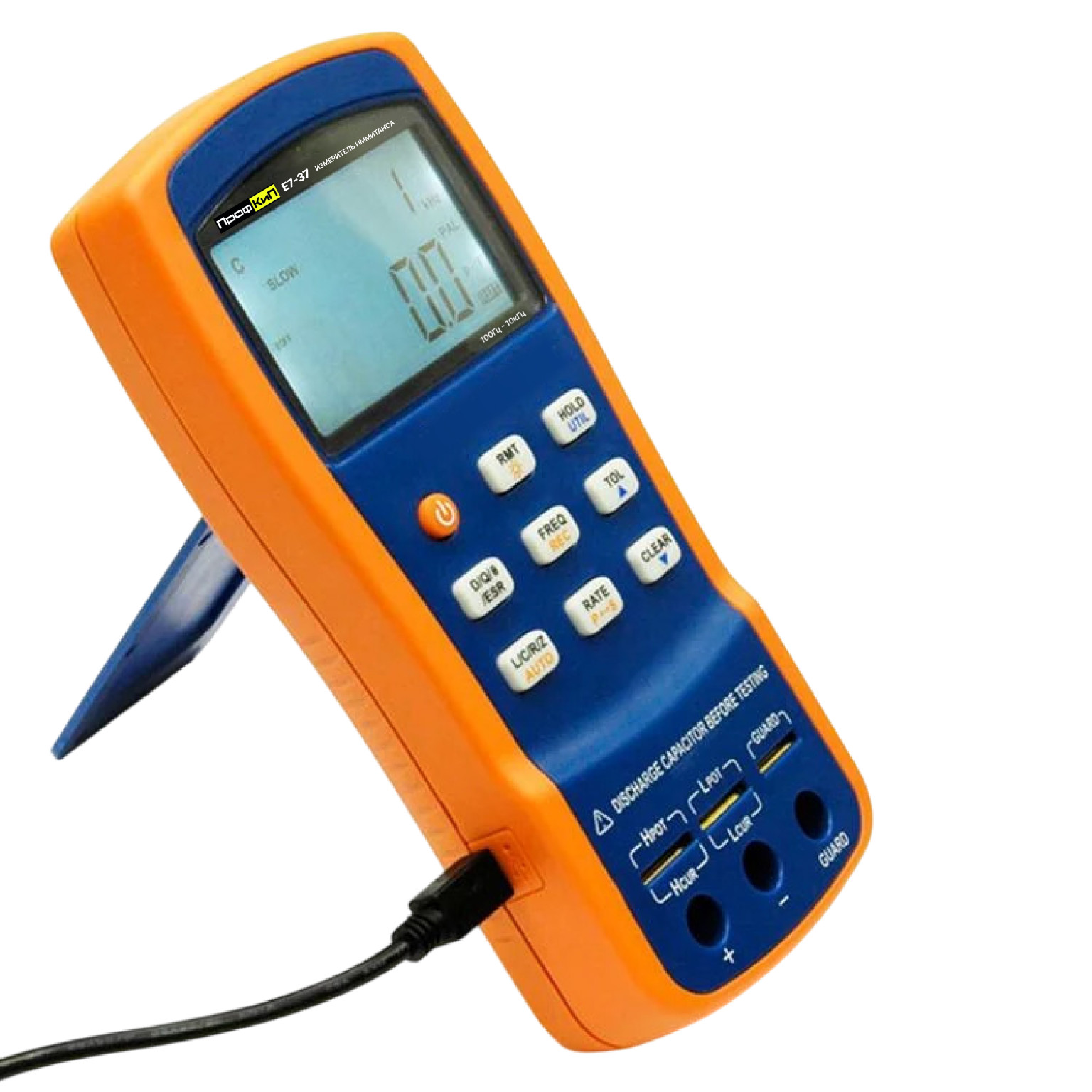

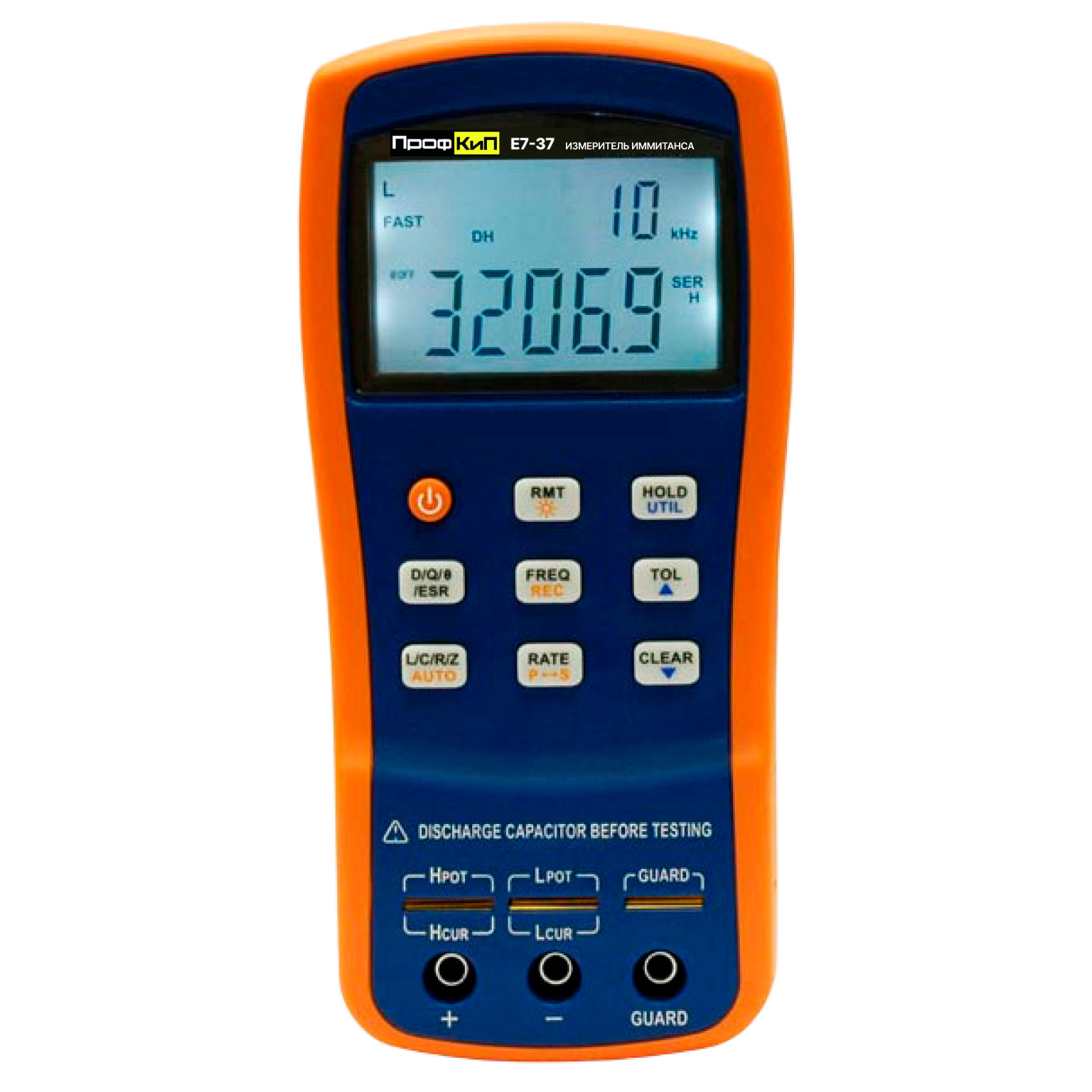

ПрофКиП Е7-37 измеритель иммитанса (RLC) портативный

Цена: 94000 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 94413-25

Действителен до: 23 января, 2030

Технические условия: ПРШН.411728.026-2024

Сертификат PDF

Описание типа СИ

Методика поверки

Декларация о соответствии

Назначение измерителя иммитанса портативного ПрофКиП Е7-37
Измерители иммитанса портативные ПрофКиП Е7-37 предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига. В приборах применяется конструкция со сверхнизким энергопотреблением и методы поверхностного монтажа с высокой плотностью. Они могут одновременно отображать основные и вспомогательные параметры на ЖК-дисплее с подсветкой.




Особенности измерителя иммитанса портативного ПрофКиП Е7-37
• Максимальная частота тестового сигнала: 100 кГц • Базовая погрешность: 0,1% • Типичное сверхнизкое энергопотребление: 25 мА • Интеллектуальная функция автоматического измерения иммитанса • Скорость тестирования переменного тока до 4 измерений в секунду • Зарядка аккумулятора при запуске и остановке • Функция защиты тестовых выводов • Хранение данных, запись максимальных/минимальных/средних значений • Программное обеспечение • Яркий двухцветный литой корпус

Метрологические характеристики измерителя иммитанса портативного ПрофКиП Е7-37

Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-37
Частота испытательного сигнала	Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
100, 120 Гц	20 мФ	±(0,05·Сх+0,005) мФ
	4 мФ	±(0,015·Сх+0,0003) мФ
	400 мкФ	±(0,015·Сх+0,02) мкФ
	40 мкФ	±(0,01·Сх+0,002) мкФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,001·Сх+0,02) нФ
	40 нФ	±(0,0035·Сх+0,003) нФ
	4 нФ	±(0,0125·Сх+0,0005) нФ
1 кГц	1000 мкФ	±(0,02·Сх+0,5) мкФ
	400 мкФ	±(0,015·Сх+0,03) мкФ
	40 мкФ	±(0,01·Сх+0,002) мкФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,001·Сх+0,02) нФ
	40 нФ	±(0,001·Сх+0,002) нФ
	4 нФ	±(0,0035·Сх+0,0003) нФ
	400 пФ	±(0,0125·Сх+0,05) пФ
10 кГц	100 мкФ	±(0,03·Сх+0,05) мкФ
	40 мкФ	±(0,015·Сх+0,003) мкФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,001·Сх+0,02) нФ
	40 нФ	±(0,001·Сх+0,002) нФ
	4 нФ	±(0,001·Сх+0,0002) нФ
	400 пФ	±(0,0035·Сх+0,03) пФ
	40 пФ	±(0,0125·Сх+0,05) пФ
100 кГц	10 мкФ	±(0,06·Сх+0,020) мкФ
	4 мкФ	±(0,025·Сх+0,0010) мкФ
	400 нФ	±(0,008·Сх+0,05) нФ
	40 нФ	±(0,005·Сх+0,002) нФ
	4 нФ	±(0,005·Сх+0,0002) нФ
	400 пФ	±(0,008·Сх+0,02) пФ
	40 пФ	±(0,0120·Сх+0,005) пФ
	4 пФ	±(0,03·Сх+0,0010) пФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-37
100, 120 Гц	1000 Гн	±(0,01·Lх+0,3) Гн
	400 Гн	±(0,0035·Lх+0,02) Гн
	40 Гн	±(0,001·Lх+0,002) Гн
	4 Гн	±(0,001·Lх+0,0002) Гн
	400 мГн	±(0,001·Lх+0,02) мГн
	40 мГн	±(0,0045·Lх+0,002) мГн
	4 мГн	±(0,014·Lх+0,0005) мГн
1 кГц	100 Гн	±(0,01·Lх+0,03) Гн
	40 Гн	±(0,0035·Lх+0,002) Гн
	4 Гн	±(0,001·Lх+0,0002) Гн
	400 мГн	±(0,001·Lх+0,02) мГн
	40 мГн	±(0,001·Lх+0,002) мГн
	4 мГн	±(0,0045·Lх+0,0002) мГн
	400 мкГн	±(0,014·Lх+0,5) мкГн
10 кГц	1000 мГн	±(0,008·Lх+0,3) мГн
	400 мГн	±(0,0035·Lх+0,02) мГн
	40 мГн	±(0,001·Lх+0,002) мГн
	4 мГн	±(0,003·Lх+0,0002) мГн
	400 мкГн	±(0,0045·Lх+0,02) мкГн
	40 мкГн	±(0,014·Lх+0,05) мкГн
100 кГц	100 мГн	±(0,012·Lх+0,05) мГн
	40 мГн	±(0,008·Lх+0,002) мГн
	4 мГн	±(0,005·Lх+0,0002) мГн
	400 мкГн	±(0,005·Lх+0,02) мкГн
	40 мкГн	±(0,008·Lх+0,005) мкГн
	4 мкГн	±(0,025·Lх+0,010) мкГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-37
100, 120 Гц, 1 кГц, 10 кГц	10 МОм	±(0,03·Rх+0,005) МОм
	4 МОм	±(0,0125·Rх+0,0003) МОм
	400 кОм	±(0,0035·Rх+0,02) кОм
	40 кОм	±(0,001·Rх+0,002) кОм
	4 кОм	±(0,001·Rх+0,0002) кОм
	400 Ом	±(0,001·Rх+0,02) Ом
	40 Ом	±(0,0035·Rх+0,002) Ом
	4 Ом	±(0,01·Rх+0,0003) Ом
	0,4 Ом	±(0,03·Rх+0,0005) Ом
100 кГц	10 МОм	±(0,08·Rх+0,020) МОм
	4 МОм	±(0,03·Rх+0,0010) МОм
	400 кОм	±(0,012·Rх+0,05) кОм
	40 кОм	±(0,008·Rх+0,002) кОм
	4 кОм	±(0,005·Rх+0,0002) кОм
	400 Ом	±(0,005·Rх+0,02) Ом
	40 Ом	±(0,008·Rх+0,005) Ом
	4 Ом	±(0,025·Rх+0,0010) Ом
	0,4 Ом	±(0,06·Rх+0,0020) Ом
Rх – измеренное значение электрического сопротивления переменного тока
Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-37
Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
10 МОм	±(0,02·RDCх+0,020) МОм
4 МОм	±(0,01·RDCх+0,0010) МОм
400 кОм	±(0,005·RDCх+0,05) кОм
40 кОм	±(0,001·RDCх+0,002) кОм
4 кОм	±(0,001·RDCх+0,0002) кОм
400 Ом	±(0,001·RDCх+0,02) Ом
40 Ом	±(0,001·RDCх+0,002) Ом
4 Ом	±(0,005·RDCх+0,0010) Ом
0,4 Ом	±(0,02·RDCх+0,0020) Ом
RDCх – измеренное значение электрического сопротивления постоянного тока

Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-37
Наименование характеристики		Значение
Напряжение питания, В:		8,4
Нормальные условия измерений:
— температура окружающей среды, °С		от +18 до +28
— относительная влажность, %, не более		75
Условия эксплуатации:
— температура окружающей среды, °С		от 0 до +40
— относительная влажность при +40 °C, %, не более		76
Габаритные размеры (длина × ширина × высота), мм, не более:		190 × 90 × 41
Масса, кг, не более:		0,4

Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-37
Измеритель иммитанса портативный ПрофКиП Е7-37		1шт
Короткие провода со штекерами и зажимами типа «крокодил»		2шт
5-ти проводной измерительный кабель с зажимами Кельвина		1шт
Пинцет-адаптер для SMD компонентов		1шт
Сетевой адаптер DC 12 В		1шт
Аккумулятор типа LH-200H7C, Ni-MH		1шт
Кабель USB		1шт
Руководство по эксплуатации		1экз
