Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: ПРШН.411728.026-2024
Действителен до: 23 января, 2030
Технические условия: ПРШН.411728.026-2024
| Назначение измерителя иммитанса портативного ПрофКиП Е7-37/1 | ||

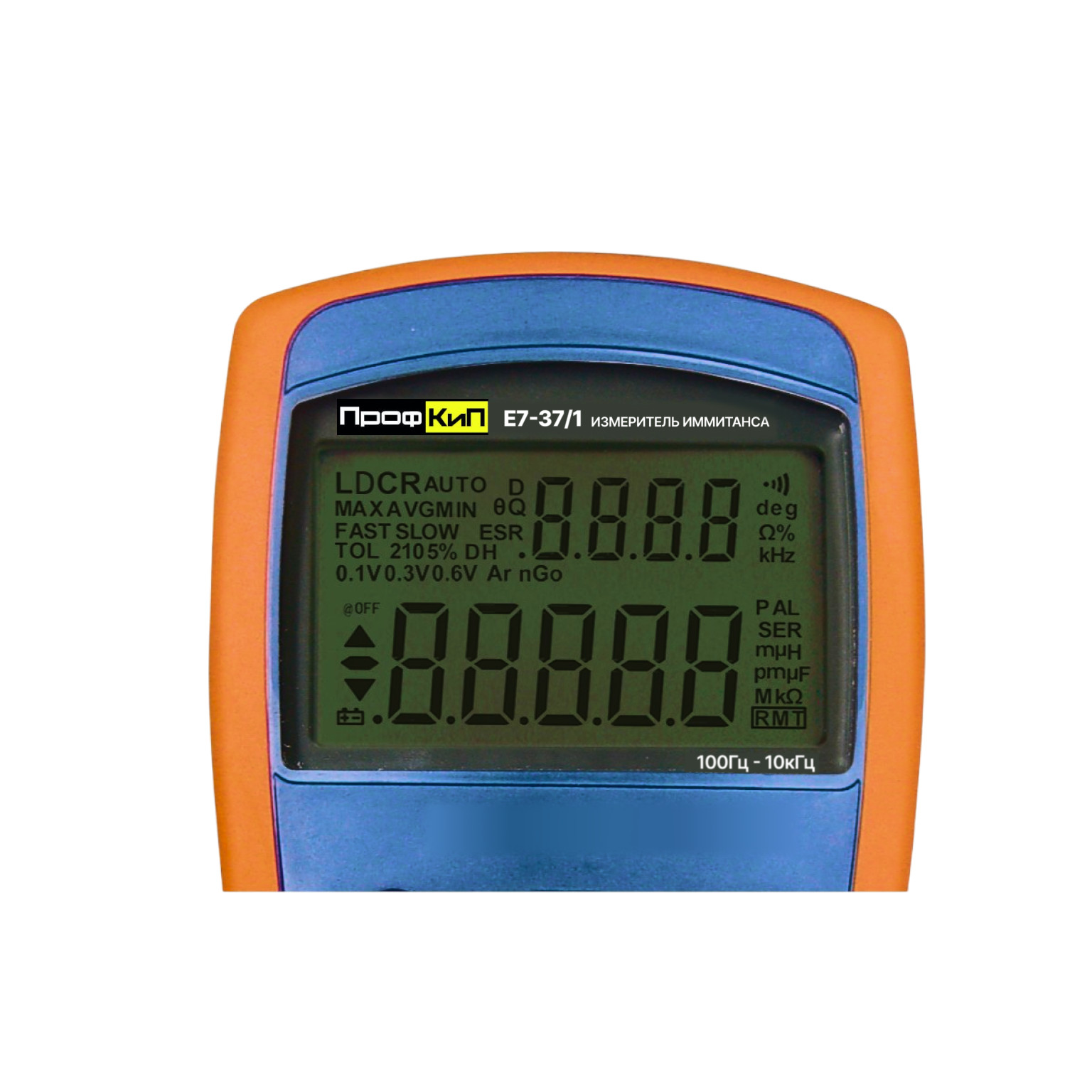

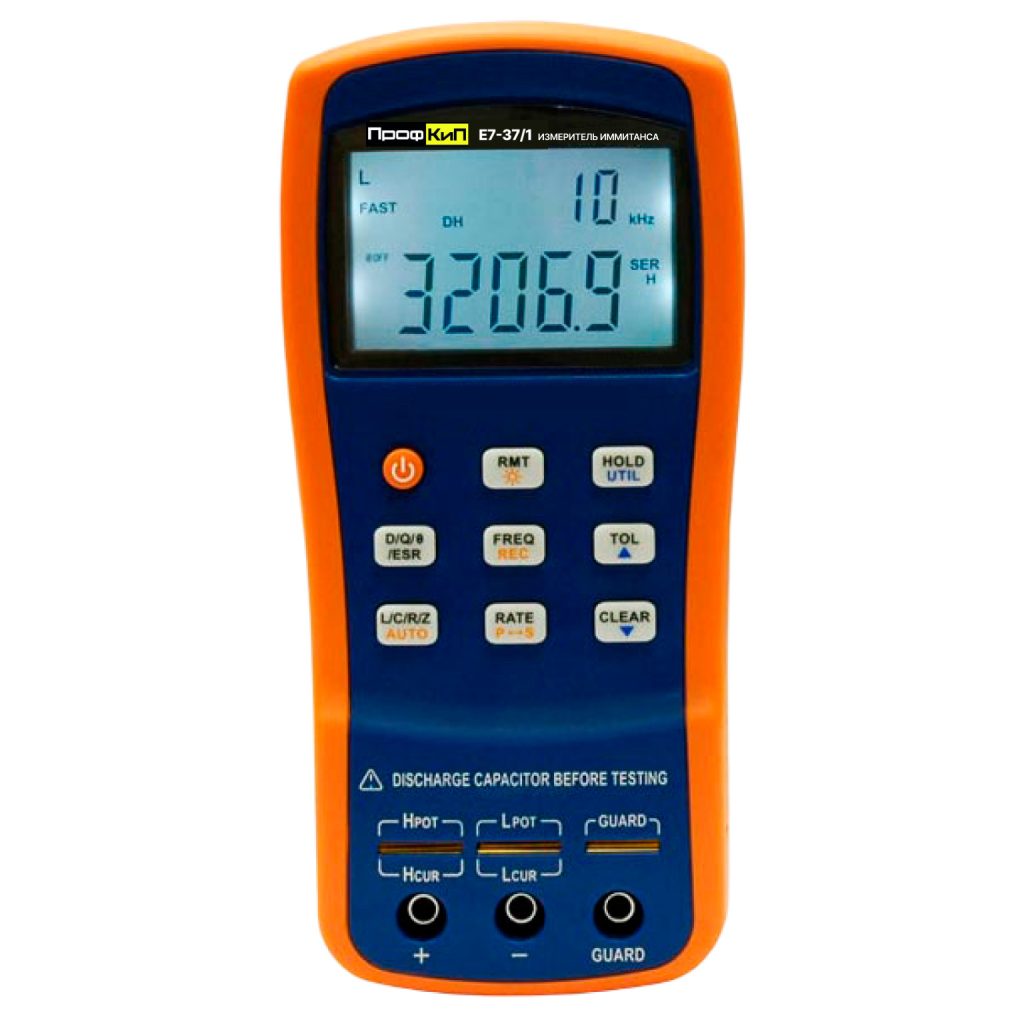

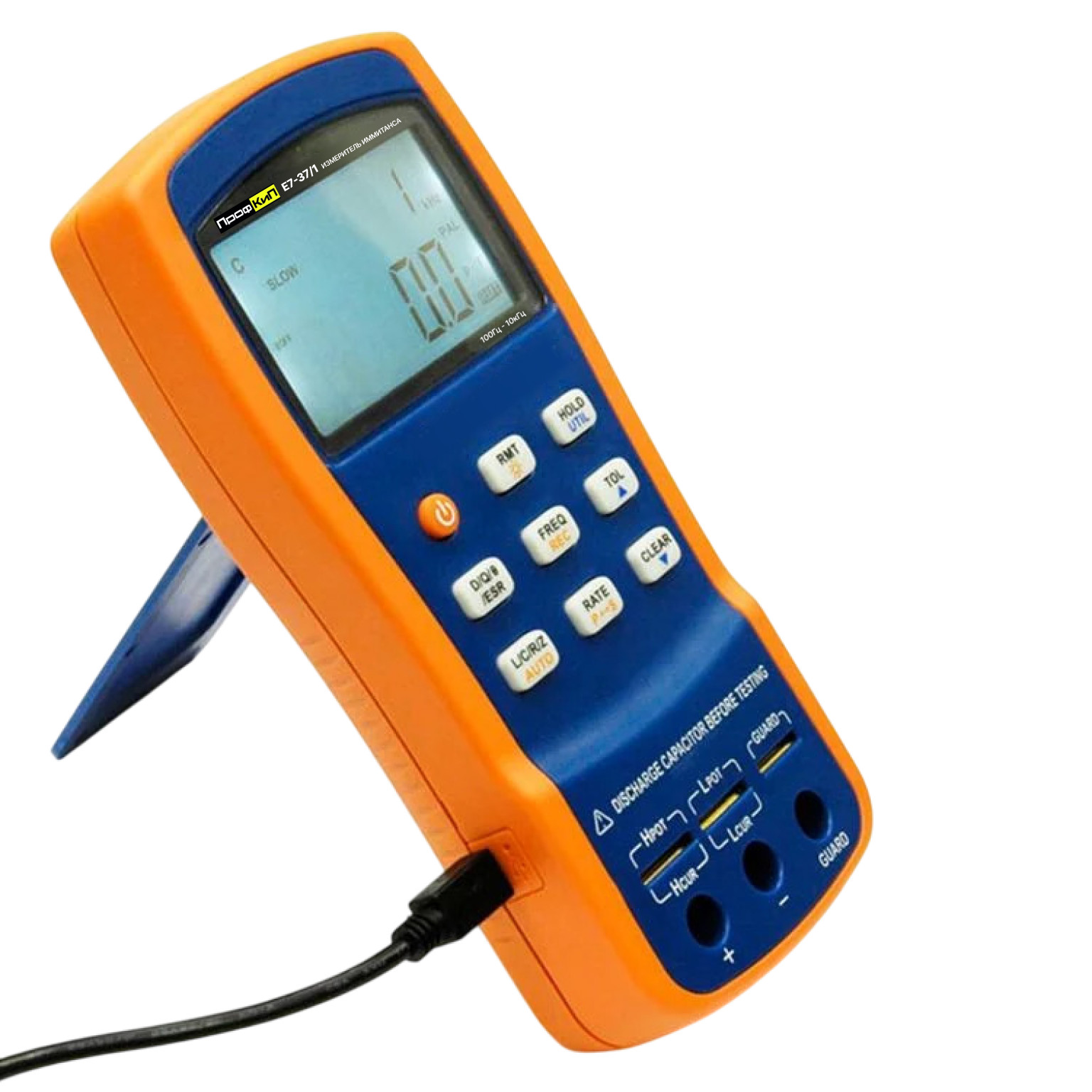

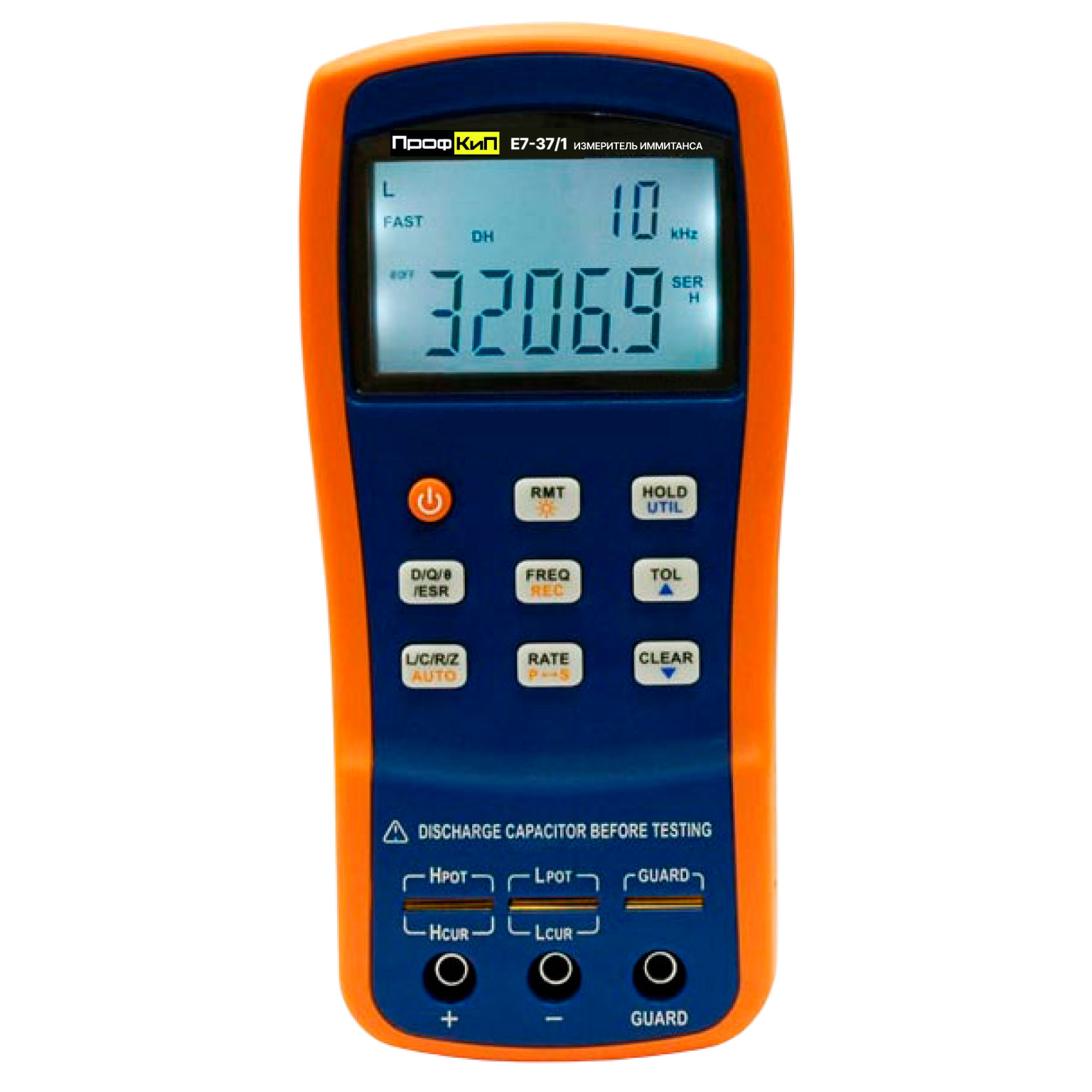

| Измерители иммитанса портативные ПрофКиП Е7-37/1 предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига. В приборах применяется конструкция со сверхнизким энергопотреблением и методы поверхностного монтажа с высокой плотностью. Они могут одновременно отображать основные и вспомогательные параметры на ЖК-дисплее с подсветкой. | ||
| Особенности измерителя иммитанса портативного ПрофКиП Е7-37/1 | ||
| • Максимальная частота тестового сигнала: 10 кГц • Базовая погрешность: 0,1% • Типичное сверхнизкое энергопотребление: 25 мА • Интеллектуальная функция автоматического измерения иммитанса • Скорость тестирования переменного тока до 4 измерений в секунду • Зарядка аккумулятора при запуске и остановке • Функция защиты тестовых выводов • Хранение данных, запись максимальных/минимальных/средних значений • Программное обеспечение • Яркий двухцветный литой корпус |
||
Метрологические характеристики измерителя иммитанса портативного ПрофКиП Е7-37/1
| Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-37/1 | ||
| Частота испытательного сигнала | Верхний предел поддиапазона измерений | Пределы допускаемой абсолютной погрешности измерений |
| 100, 120 Гц | 20 мФ | ±(0,05·Сх+0,005) мФ |
| 4 мФ | ±(0,015·Сх+0,0003) мФ | |
| 400 мкФ | ±(0,015·Сх+0,02) мкФ | |
| 40 мкФ | ±(0,01·Сх+0,002) мкФ | |
| 4 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 400 нФ | ±(0,001·Сх+0,02) нФ | |
| 40 нФ | ±(0,0035·Сх+0,003) нФ | |
| 4 нФ | ±(0,0125·Сх+0,0005) нФ | |
| 1 кГц | 1000 мкФ | ±(0,02·Сх+0,5) мкФ |
| 400 мкФ | ±(0,015·Сх+0,03) мкФ | |
| 40 мкФ | ±(0,01·Сх+0,002) мкФ | |
| 4 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 400 нФ | ±(0,001·Сх+0,02) нФ | |
| 40 нФ | ±(0,001·Сх+0,002) нФ | |
| 4 нФ | ±(0,0035·Сх+0,0003) нФ | |
| 400 пФ | ±(0,0125·Сх+0,05) пФ | |
| 10 кГц | 100 мкФ | ±(0,03·Сх+0,05) мкФ |
| 40 мкФ | ±(0,015·Сх+0,003) мкФ | |
| 4 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 400 нФ | ±(0,001·Сх+0,02) нФ | |
| 40 нФ | ±(0,001·Сх+0,002) нФ | |
| 4 нФ | ±(0,001·Сх+0,0002) нФ | |
| 400 пФ | ±(0,0035·Сх+0,03) пФ | |
| 40 пФ | ±(0,0125·Сх+0,05) пФ | |
| Сх – измеренное значение электрической емкости | ||
| Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-37/1 | ||
| 100, 120 Гц | 1000 Гн | ±(0,01·Lх+0,3) Гн |
| 400 Гн | ±(0,0035·Lх+0,02) Гн | |
| 40 Гн | ±(0,001·Lх+0,002) Гн | |
| 4 Гн | ±(0,001·Lх+0,0002) Гн | |
| 400 мГн | ±(0,001·Lх+0,02) мГн | |
| 40 мГн | ±(0,0045·Lх+0,002) мГн | |
| 4 мГн | ±(0,014·Lх+0,0005) мГн | |
| 1 кГц | 100 Гн | ±(0,01·Lх+0,03) Гн |
| 40 Гн | ±(0,0035·Lх+0,002) Гн | |
| 4 Гн | ±(0,001·Lх+0,0002) Гн | |
| 400 мГн | ±(0,001·Lх+0,02) мГн | |
| 40 мГн | ±(0,001·Lх+0,002) мГн | |
| 4 мГн | ±(0,0045·Lх+0,0002) мГн | |
| 400 мкГн | ±(0,014·Lх+0,5) мкГн | |
| 10 кГц | 1000 мГн | ±(0,008·Lх+0,3) мГн |
| 400 мГн | ±(0,0035·Lх+0,02) мГн | |
| 40 мГн | ±(0,001·Lх+0,002) мГн | |
| 4 мГн | ±(0,003·Lх+0,0002) мГн | |
| 400 мкГн | ±(0,0045·Lх+0,02) мкГн | |
| 40 мкГн | ±(0,014·Lх+0,05) мкГн | |
| Lх – измеренное значение индуктивности | ||
| Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-37/1 | ||
| 100, 120 Гц, 1 кГц, 10 кГц |
10 МОм | ±(0,03·Rх+0,005) МОм |
| 4 МОм | ±(0,0125·Rх+0,0003) МОм | |
| 400 кОм | ±(0,0035·Rх+0,02) кОм | |
| 40 кОм | ±(0,001·Rх+0,002) кОм | |
| 4 кОм | ±(0,001·Rх+0,0002) кОм | |
| 400 Ом | ±(0,001·Rх+0,02) Ом | |
| 40 Ом | ±(0,0035·Rх+0,002) Ом | |
| 4 Ом | ±(0,01·Rх+0,0003) Ом | |
| 0,4 Ом | ±(0,03·Rх+0,0005) Ом | |
| Rх – измеренное значение электрического сопротивления переменного тока | ||
| Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-37/1 | ||
| Верхний предел поддиапазона измерений | Пределы допускаемой абсолютной погрешности измерений | |
| 10 МОм | ±(0,02·RDCх+0,020) МОм | |
| 4 МОм | ±(0,01·RDCх+0,0010) МОм | |
| 400 кОм | ±(0,005·RDCх+0,05) кОм | |
| 40 кОм | ±(0,001·RDCх+0,002) кОм | |
| 4 кОм | ±(0,001·RDCх+0,0002) кОм | |
| 400 Ом | ±(0,001·RDCх+0,02) Ом | |
| 40 Ом | ±(0,001·RDCх+0,002) Ом | |
| 4 Ом | ±(0,005·RDCх+0,0010) Ом | |
| 0,4 Ом | ±(0,02·RDCх+0,0020) Ом | |
| RDCх – измеренное значение электрического сопротивления постоянного тока | ||
| Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-37/1 | ||
| Наименование характеристики | Значение | |
| Напряжение питания, В: | 8,4 | |
| Нормальные условия измерений: | ||
| — температура окружающей среды, °С | от +18 до +28 | |
| — относительная влажность, %, не более | 75 | |
| Условия эксплуатации: | ||
| — температура окружающей среды, °С | от 0 до +40 | |
| — относительная влажность при +40 °C, %, не более | 76 | |
| Габаритные размеры (длина × ширина × высота), мм, не более: | 190 × 90 × 41 | |
| Масса, кг, не более: | 0,4 | |
| Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-37/1 | ||
| Измеритель иммитанса портативный ПрофКиП Е7-37/1 | 1шт | |
| Короткие провода со штекерами и зажимами типа «крокодил» | 2шт | |
| 5-ти проводной измерительный кабель с зажимами Кельвина | 1шт | |
| Пинцет-адаптер для SMD компонентов | 1шт | |
| Сетевой адаптер DC 12 В | 1шт | |
| Аккумулятор типа LH-200H7C, Ni-MH | 1шт | |
| Кабель USB | 1шт | |
| Руководство по эксплуатации | 1экз | |
