Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 94413-25
Действителен до: 23 января, 2030
Технические условия: ПРШН.411728.026-2024

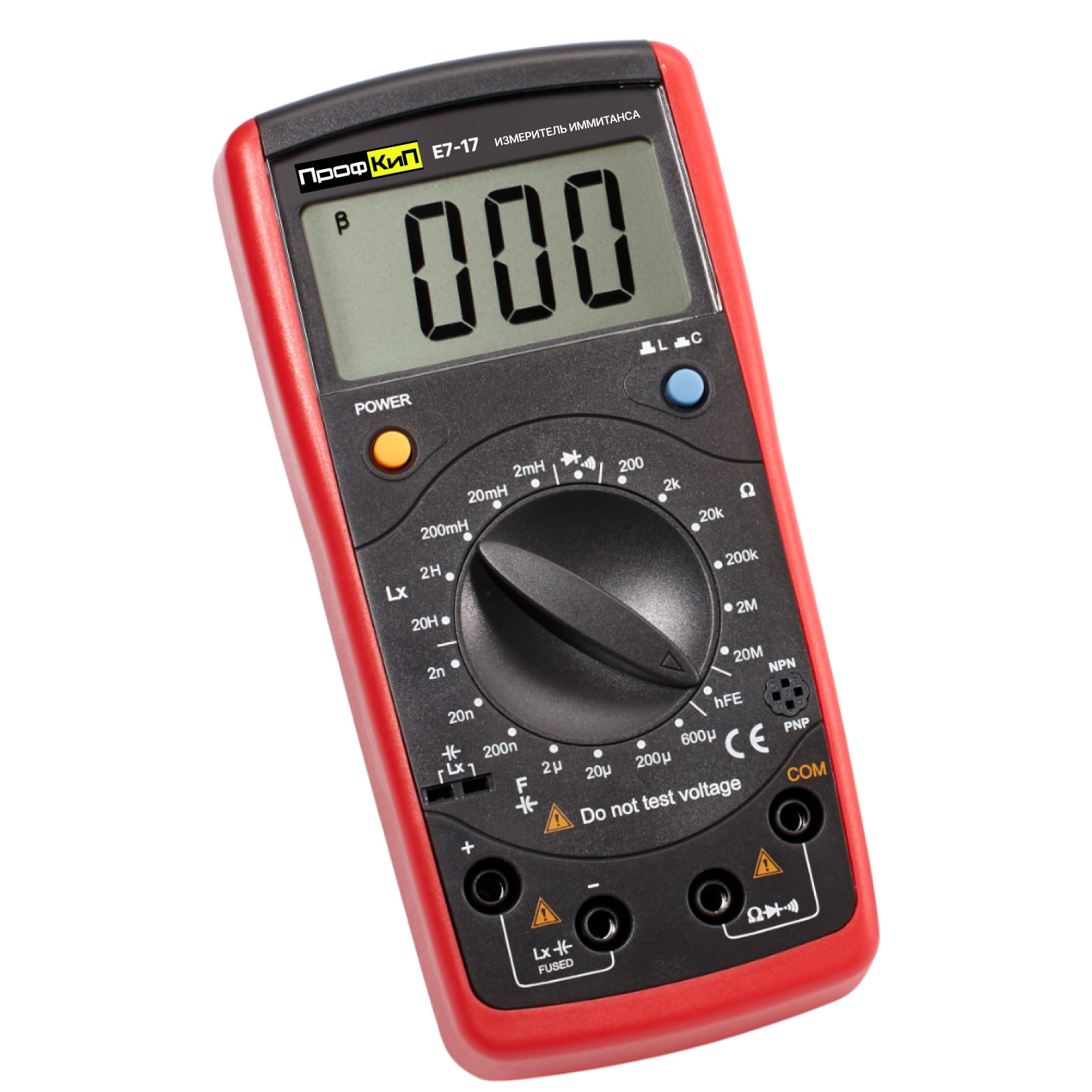

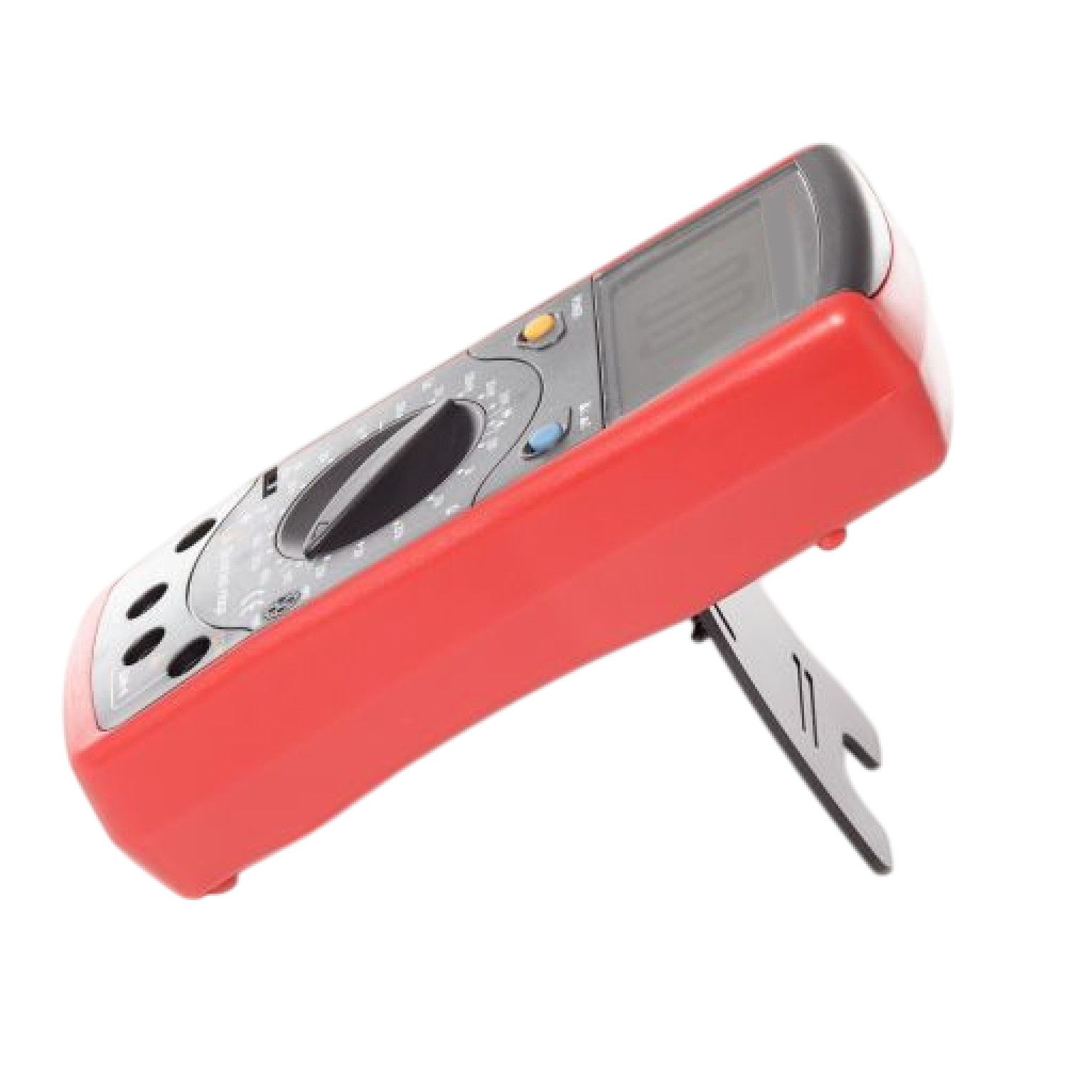

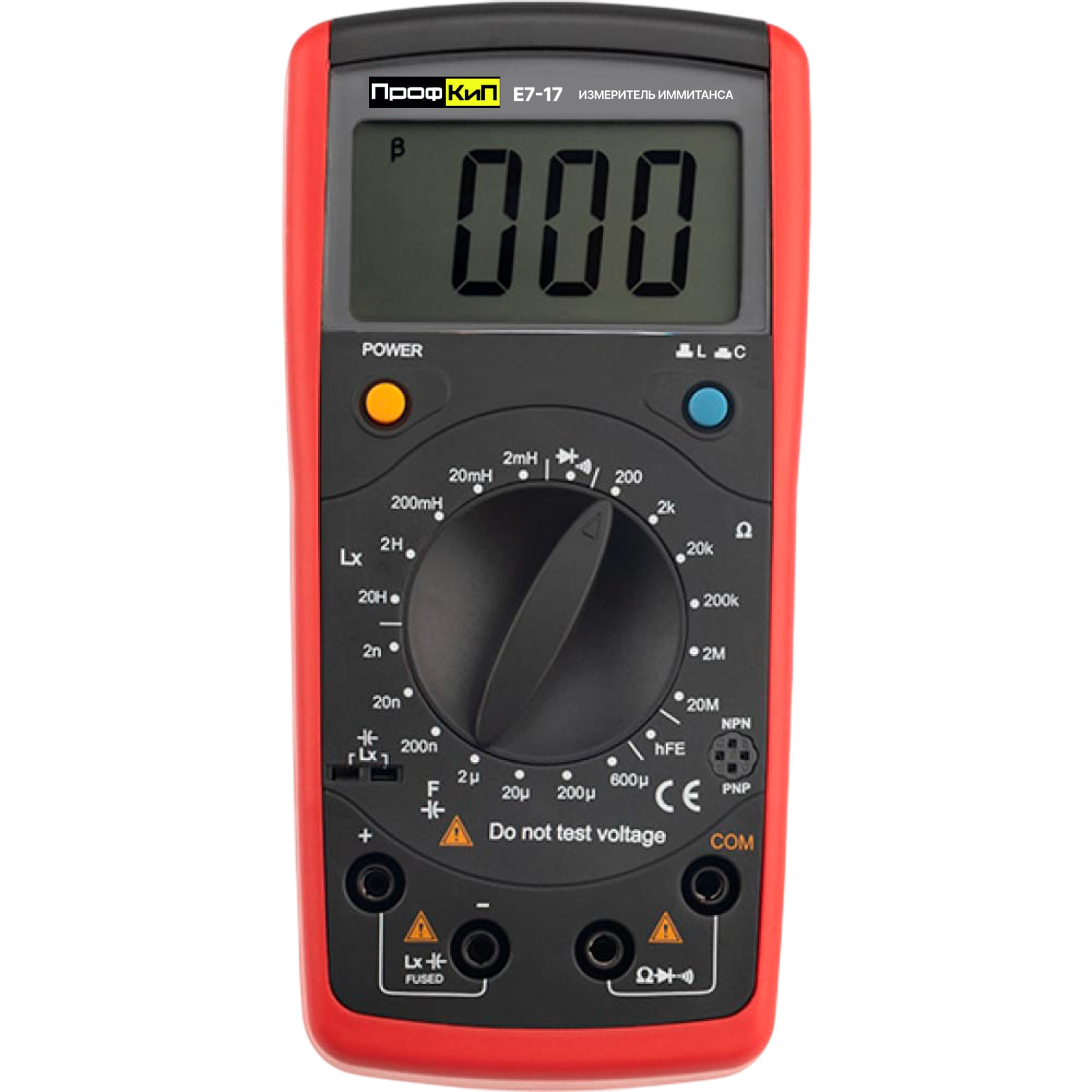

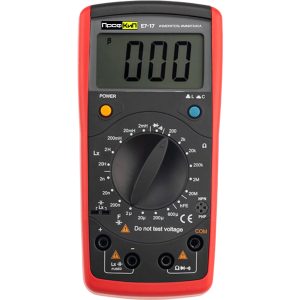

| Назначение измерителя иммитанса портативного ПрофКиП Е7-17 | ||
| Измерители иммитанса портативные ПрофКиП Е7-17 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Приборы используются в производственных линиях, при проверке компонентов и обслуживании электроники. | ||
| Особенности измерителя иммитанса портативного ПрофКиП Е7-17 | ||
|
• Максимальная частота тестового сигнала: 1 кГц Метрологические характеристики измерителя иммитанса портативного ПрофКиП Е7-17 |
||
| Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-17 | ||
| Частота испытательного сигнала | Верхний предел поддиапазона измерений | Пределы допускаемой абсолютной погрешности измерений |
| 100Гц | 20,00 мкФ | ±(0,04·Сх+0,05) мкФ |
| 200,0 мкФ | ±(0,04·Сх+0,5) мкФ | |
| 600 мкФ | не нормируется | |
| 1 кГц | 2,000 нФ | ±(0,01·Сх+0,005) нФ |
| 20,00 нФ | ±(0,01·Сх+0,05) нФ | |
| 200,0 нФ | ±(0,01·Сх+0,5) нФ | |
| 2,000 мкФ | ±(0,04·Сх+0,005) мкФ | |
| Сх – измеренное значение электрической емкости | ||
| Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-17 | ||
| 100 Гц | 20,00 Гн | ±(0,05·Lх+0,15) Гн |
| 1 кГц | 2,000 мГн | ±(0,02·Lх+0,008) мГн |
| 20,00 мГн | ±(0,02·Lх+0,08) мГн | |
| 200,0 мГн | ±(0,02·Lх+0,8) мГн | |
| 2,000 Гн | ±(0,05·Lх+0,005) Гн | |
| Lх – измеренное значение индуктивности | ||
| Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-17 | ||
| Верхний предел поддиапазона измерений | Пределы допускаемой абсолютной погрешности измерений | |
| 200,0 Ом | ±(0,008·RDCх+0,3) Ом | |
| 2,000 кОм | ±(0,008·RDCх+0,001) кОм | |
| 20,00 кОм | ±(0,008·RDCх+0,01) кОм | |
| 200,0 кОм | ±(0,008·RDCх+0,1) кОм | |
| 2,000 МОм | ±(0,008·RDCх+0,001) МОм | |
| 10,00 МОм | ±(0,02·RDCх+0,05) МОм | |
| RDCх – измеренное значение электрического сопротивления постоянного тока | ||
| Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-17 | ||
| Наименование характеристики | Значение | |
| Напряжение питания, В: | 9 | |
| Нормальные условия измерений: | ||
| — температура окружающей среды, °С | от +18 до +28 | |
| — относительная влажность, %, не более | 75 | |
| Условия эксплуатации: | ||
| — температура окружающей среды, °С | от 0 до +40 | |
| — относительная влажность при +40 °C, %, не более | 76 | |
| Габаритные размеры (длина × ширина × высота), мм, не более: | 172 × 83 × 38 | |
| Масса, кг, не более: | 0,33 | |
| Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-17 | ||
| Измеритель иммитанса портативный ПрофКиП Е7-17 | 1шт | |
| Короткие провода со штекерами и зажимами типа «крокодил» | 2шт | |
| Батарея 9 В типа «Крона» | 1шт | |
| Руководство по эксплуатации | 1экз | |
