Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 98822-26
Действителен до: 23 июня, 2031
Технические условия: ТУ ПРШН.411728.027-2024
Назначение измерителя иммитанса лабораторного ПрофКиП Е7-16
|
Измерители иммитанса лабораторные ПрофКиП Е7-15 предназначены для измерений параметров пассивных элементов электрической цепи (полное электрическое сопротивление, активное и реактивное электрическое сопротивления, электрическая емкость, индуктивность, угол фазового сдвига, тангенс угла потерь, электрическая добротность) в лабораторных, цеховых условиях, ремонтных мастерских. Измерители могут обеспечивать автоматическую и ручную установку пределов измерения, а также автоматический и ручной выбор вида эквивалентной схемы с выводом результатов измерения на цифровые пятиразрядные индикаторы. Индикация осуществляется на двух дисплеях – основном и дисплее, отображающем значение дополнительного параметра. Приборы имеют возможность работы в режиме компаратора/сортировки (отбраковки элементов) в заводских условиях по нескольким условиям и ранее заданным допустимым значениям параметров. |
||
|
Особенности измерителя иммитанса лабораторного ПрофКиП Е7-16 |
||
|
• Частота тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц • Базовая точность: 0,05 % • Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R • Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц • Автоматический и ручной режим выбора диапазона • Функция калибровки • Сохранение в памяти до 9 режимов измерения • Функция калибровки • Уровень тестового сигнала: 0,1 -1 В • Скорость измерения: 30/10/6/3 измерений в секунду, усреднение 1 — 256 раз • Самоконтроль: тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.) • Установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER) |
||
Основные метрологические и технические характеристики измерителя иммитанса лабораторного ПрофКиП Е7-16
| Наименование характеристики | Значение | |||
| Рабочие частоты, Гц, кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц | |||
| Пределы допускаемой относительной погрешности установки частоты, % | ±0,01 | |||
| Диапазон измерений: | ||||
| электрического сопротивления переменного тока, Ом | от 0,01 до 99,9999∙106 | |||
| электрической емкости, Ф | от 1∙10-12 до 9,999∙10-3 | |||
| индуктивности, Гн | от 1∙10-6 до 9,9999∙103 | |||
| тангенса угла потерь | от 0,0001 до 9,99999 | |||
| электрической добротности | от 1 до 50 | |||
| Уровень тест-сигнала: | ||||
| напряжение переменного тока, В | от 0,1 до 1,0 | |||
| Пределы допускаемой абсолютной погрешности установки уровня тест-сигнала напряжения переменного тока, В | ±0,02·Uвых | |||
| Диапазон показаний: | ||||
| — электрического сопротивления переменного тока, Ом | от 0,00001 до 2000∙106 | |||
| — электрической емкости, Ф | от 0,0001∙10-12 до 99999∙10-6 | |||
| — индуктивности, Гн | от 0,0001∙10-6 до 99999 | |||
| — тангенса угла потерь электрической | от 0,00001 до 10 | |||
| — добротности | от 0,00001 до 50 | |||
| Габаритные размеры (ширина×высота×глубина), мм | 362×108×381 | |||
| Масса, кг, не более | 4,76 | |||
| Напряжение питающей сети для номинального значения частоты сети от 50 до 60 Гц, В: | ||||
| — номинал 115 В | от 98 до 132 | |||
| — номинал 230 В | от 196 до 253 | |||
| Нормальные условия измерений: | ||||
| температура окружающего воздуха, °С | от +18 до +28 | |||
| Условия эксплуатации: | ||||
| – температура окружающего воздуха, °С | от 10 до 40 | |||
| – относительная влажность воздуха, %, не более | 80 | |||
|
Принцип действия измерителя иммитанса лабораторного ПрофКиП Е7-16 |
||||

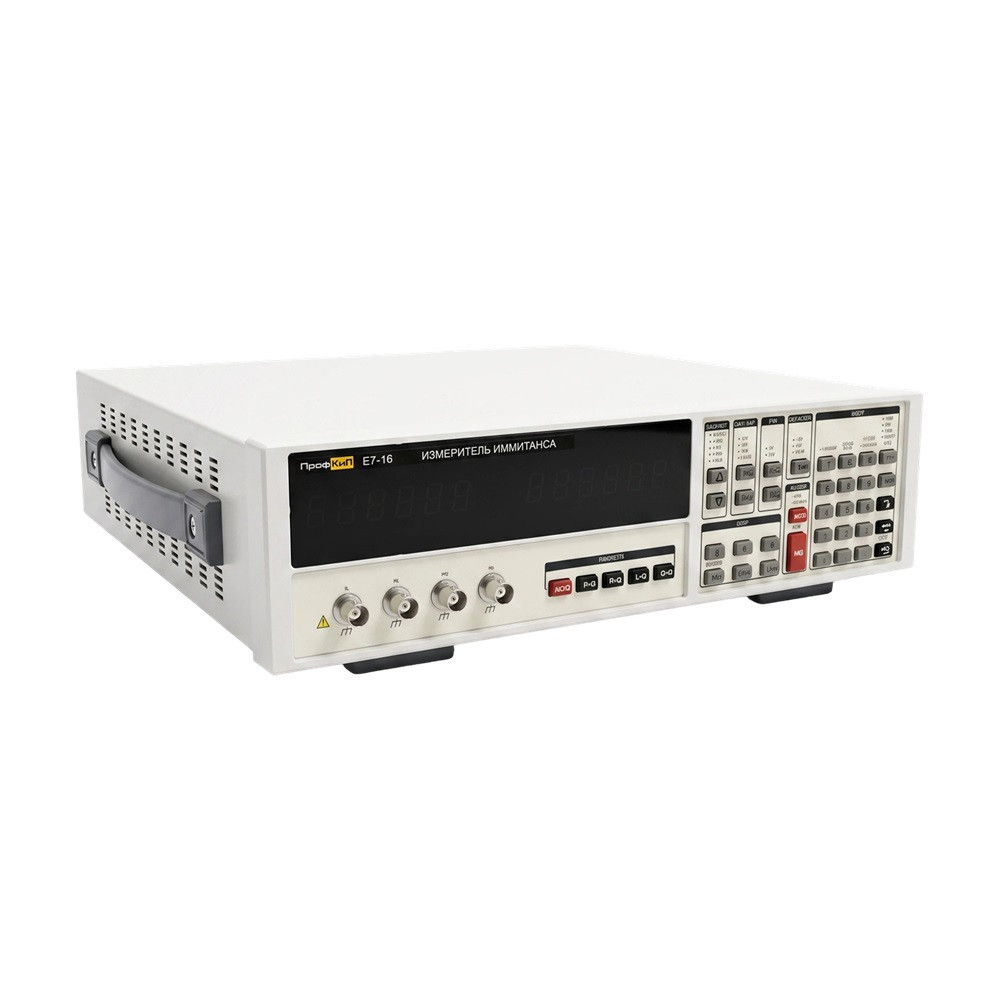

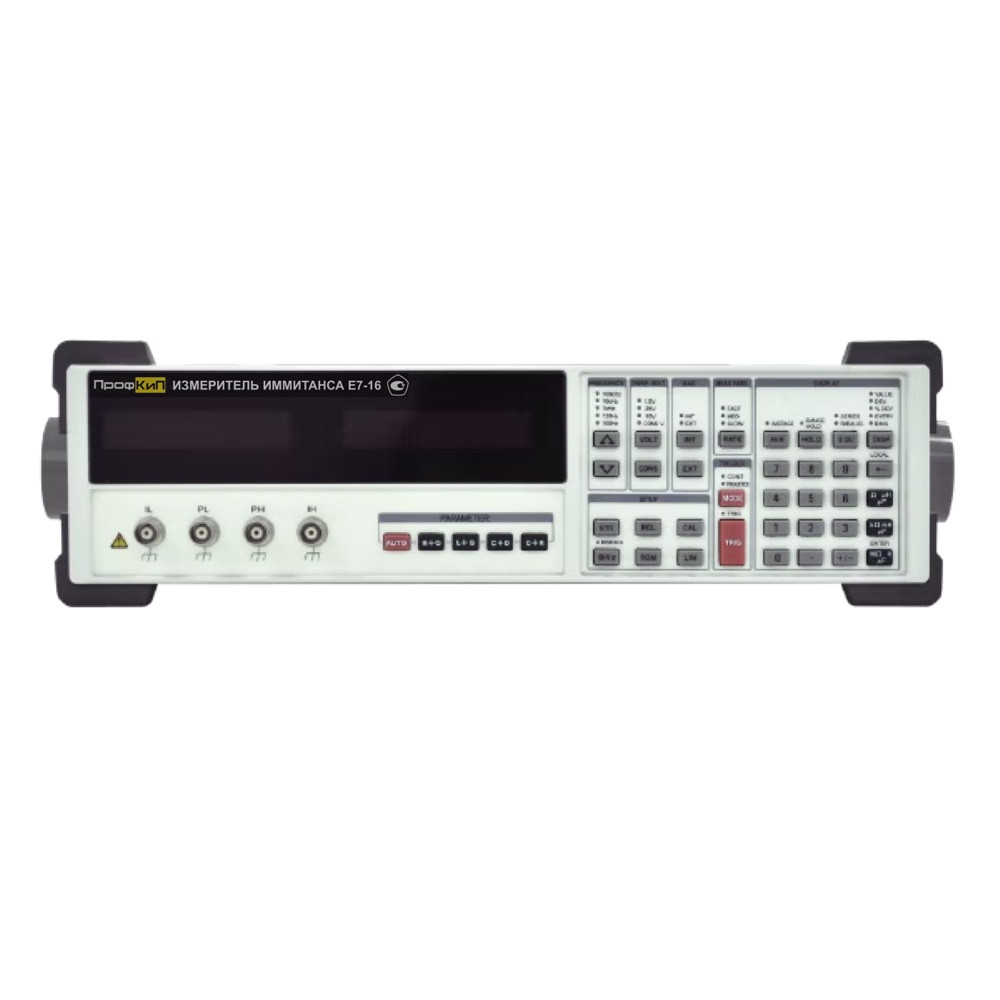

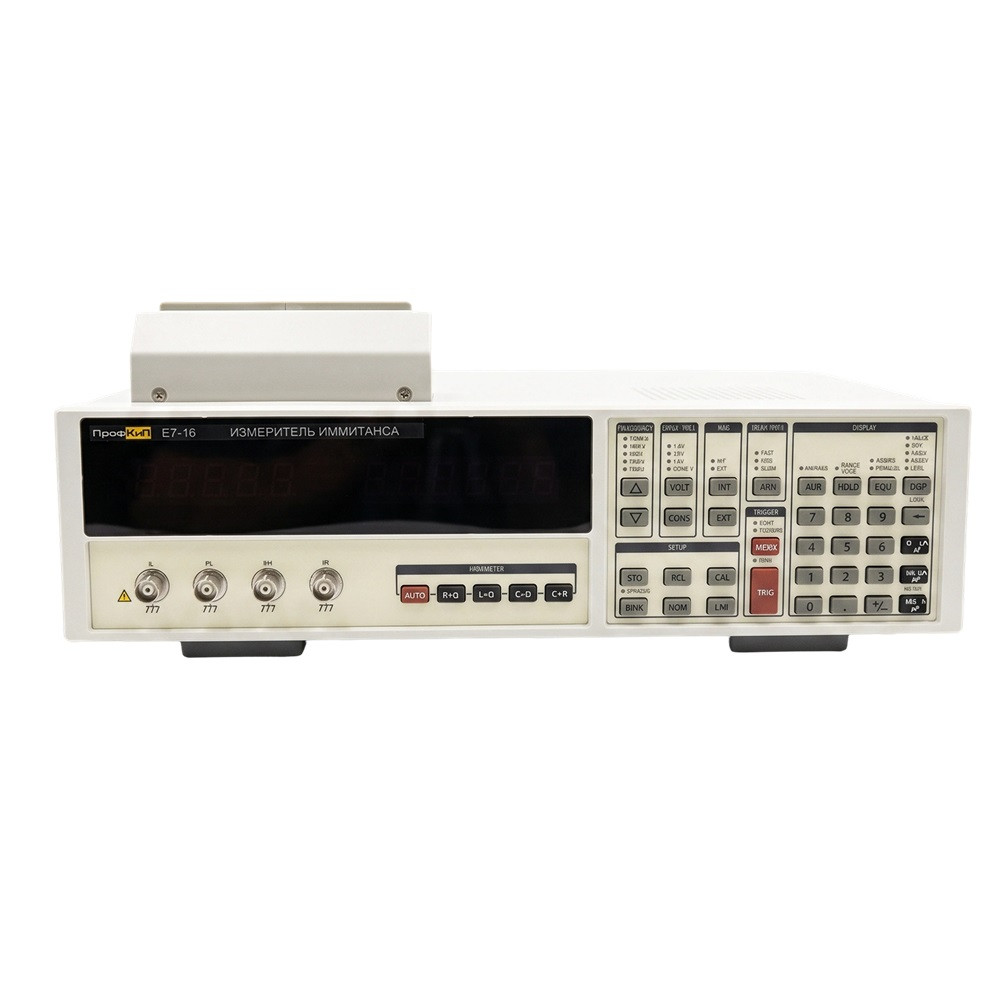

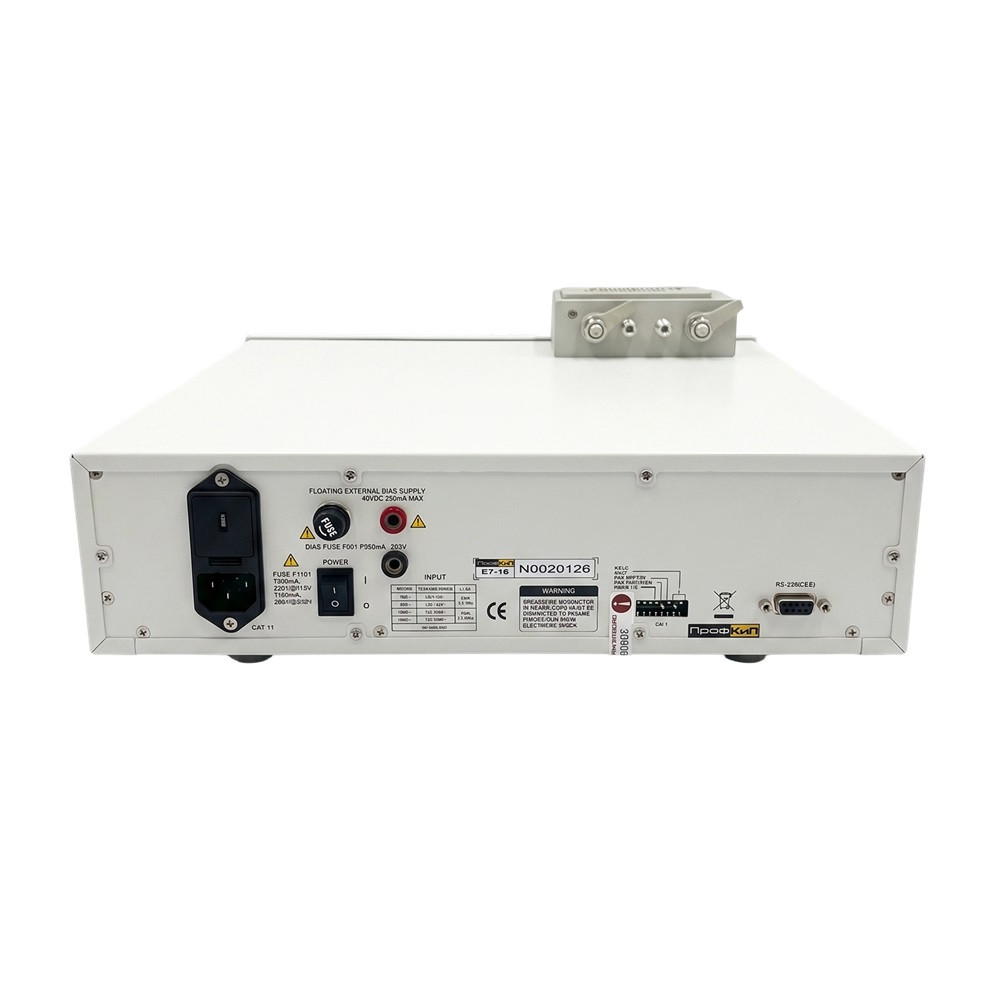

| Измерители выполнены на основе встроенного микроконтроллера, аналого-цифрового преобразователя и аналоговых схем измерений. На передней панели расположены жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. Конструкция измерителей рассчитана на их эксплуатацию в промышленных и лабораторных условиях. Принцип действия измерителей основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением измеряемых величин на основании вносимых изменений в тестовый сигнал объектом измерения |
|
Комплект поставки измерителя иммитанса лабораторного ПрофКиП Е7-16 |
||||
| Измеритель иммитанса лабораторный | 1 шт. | |||
| Четырёхпроводной фиксатор «зажимы Кельвина» | 1 шт. | |||

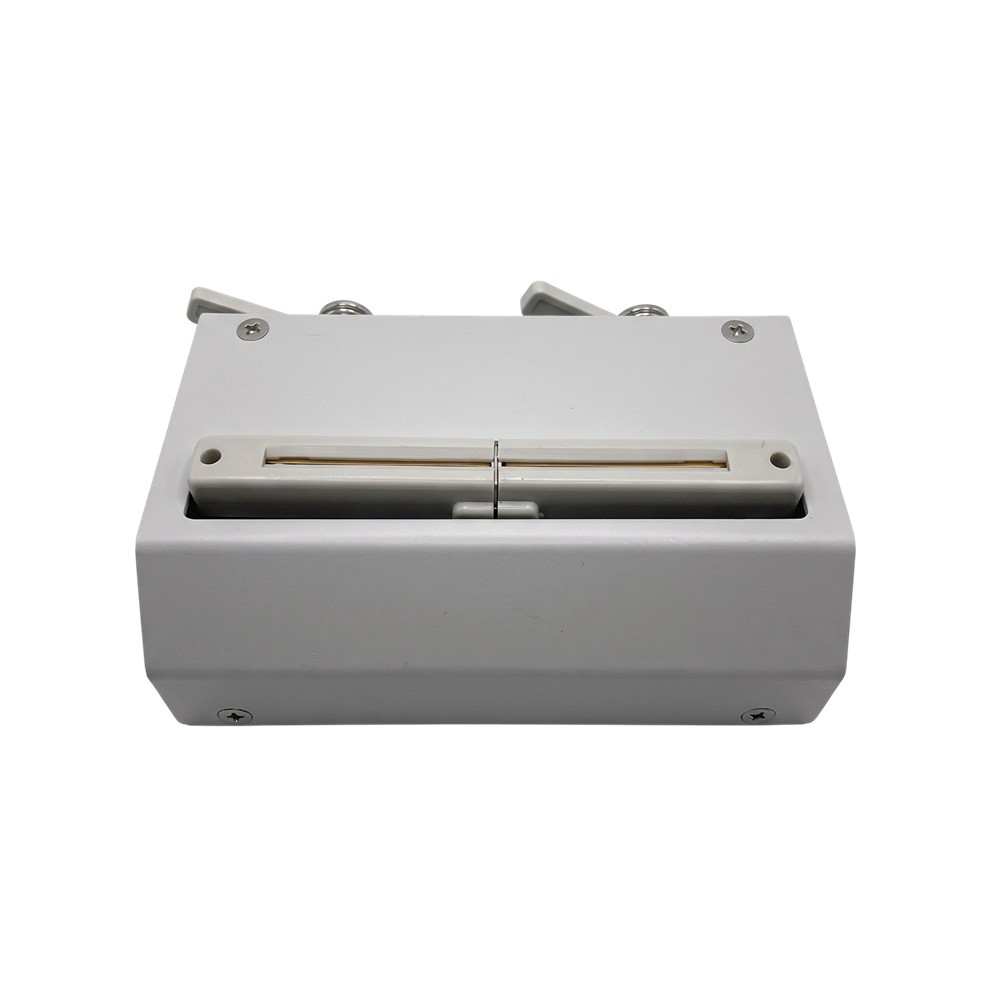

| Фиксатор SMD компонентов | 1 шт. | |||
| BNC адаптер | 1 шт. | |||
| Кабель (шнур) питания | 1 шт. | |||
| Руководство по эксплуатации | 1 экз. | |||
Сертификат PDF
