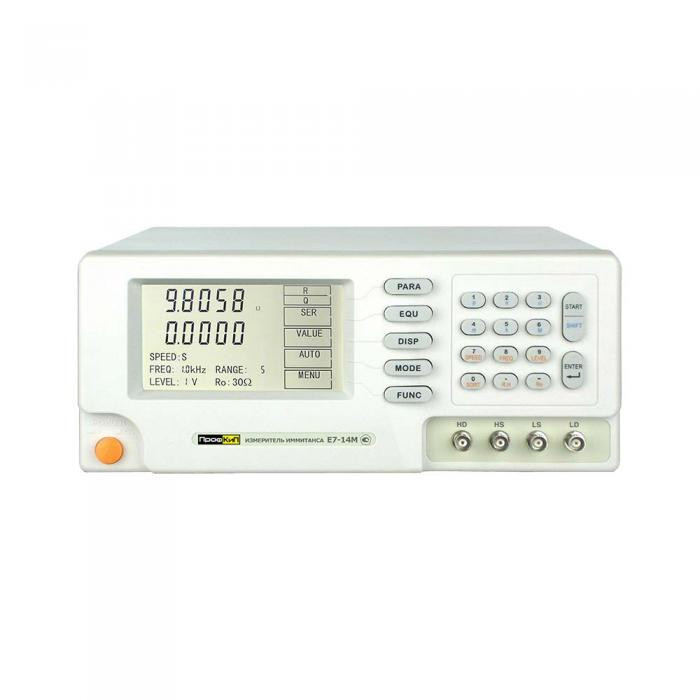

ПрофКиП Е7-14М измеритель иммитанса (RLC)

Цена: 280800 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 55585-13

Сертификат PDF

Прибор снят с производства. Предлагаем аналог – ПрофКиП Е7-20.

Назначение измерителя иммитанса ПрофКиП Е7-14М

Прецизионный измеритель RLC ПрофКиП Е7-14М предназначен для измерения иммитанса различных электро- радиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на восьми  измерительных частотах: 100 Гц, 120 Гц, 1 кГц,10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц.  Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами.

Особенности и преимущества измерителя иммитанса ПрофКиП Е7-14М

▪ Программируемый по 8-ми точкам сигнал в диапазоне частот от 100 Гц до 100 кГц
▪ Базовая погрешность 0.05%
▪ Тест-сигнал: 10 кГц … 100кГц
▪ Последовательная /параллельная схема замещения
▪ Одновременная индикация двух результатов измерения
▪ Измерение в абсолютных и относительных единицах, ∆-измерения
▪ Большой высококонтрастный ЖК-дисплей с подсветкой
▪ Интерфейс: RS-232, HANDLER

Основные технические характеристики измерителя иммитанса ПрофКиП Е7-14М

Параметры
Значения
Измеряемые параметры
L /Q, C /D, R /Q, |Z| /Q, |Z| /D
Точность
0.05%
Частота тест-сигнала
100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц
Уровень тест-сигнала
0.1 В скз, 0.3 В скз, 1 В скз
Выходной импеданс
30 Ом или 100 Ом
Диапазон измерения
|Z|, R, X: 0.00001 Ом … 99.9999 МОм
C: 0.00001 пФ … 999.999 мФ
L: 0.00001 мкГн … 9.99999 кГн
G, B: 0.0001 мкс … 999.999 с
D: 0.00001 … 9.99999
Q: 0.00001 … 99999.9
Θ(DEG): -179.999° … 179.999°
Θ(RAD): -3.14159 … 3.14159
Δ%: -999.999% … 999.999%
Скорость измерения
медленно (slow): 1.5 изм/с
умеренно (medium): 5.1 изм/с
быстро (fast): 20 изм/с
Схема измерений
параллельная /последовательная
Запуск измерений
автоматический /ручной
Режим запуска
внутренний /внешний, ручной
Усреднение скорости
1 … 99
Функции коррекции
открытые /короткие и корректировки развертки
Измерительные терминалы
пять терминалов
Режим отображения
непосредственный, ΔABS, Δ%
Разрядность дисплея
первичный и вторичный: 6 разрядов
Функции компаратора
NG, P1, P2, P3, 4 контейнера
Интерфейс
RS-232, HANDLER

Общие данные измерителя иммитанса ПрофКиП Е7-14М

▪ ЖК-дисплей с подсветкой (240х128)
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 320х140х400 мм
▪ Вес: 3.5 кг

Комплект поставки измерителя иммитанса ПрофКиП Е7-14М

Наименование
Количество
Измеритель иммитанса ПрофКиП Е7-14М
1 шт.
4-проводный измерительный кабель с 2 зажимами типа «крокодил»
1 шт.
Испытательный стенд
1 шт.
Кабель питания
1 шт.
