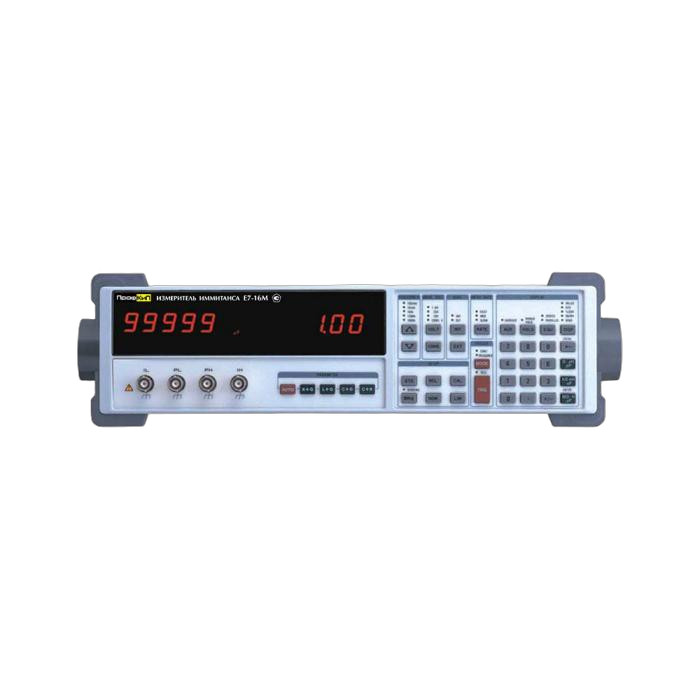

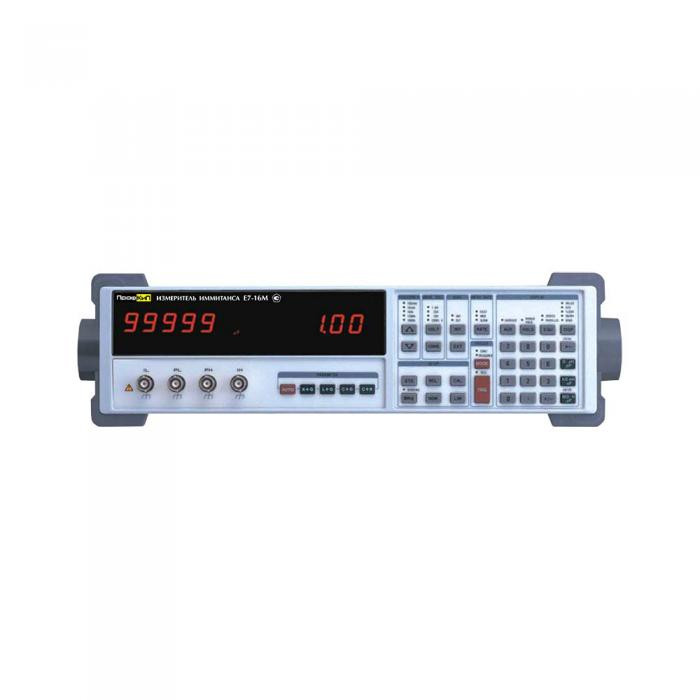

ПрофКиП Е7-16М измеритель иммитанса (RLC)

Цена: 642000 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 55692-13

Сертификат PDF

Назначение измерителя иммитанса ПрофКиП Е7-16М

Измеритель иммитанса ПрофКиП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.

Особенности и преимущества измерителя иммитанса ПрофКиП Е7-16М

▪ Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
▪ Точность: 0.05%
▪ Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
▪ 5 тестовых частот
▪ Сохранение в памяти до 9 режимов измерения
▪ Эквивалентная схема: последовательная или параллельная
▪ Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений
▪ Усреднение: 2 изм … 10 изм
▪ Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз
▪ Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
▪ Напряжение смещения до 40.0 В
▪ Сохранение в памяти до 9 режимов измерения.
▪ Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB
▪ Четырехпроводное подключение: 4 BNC разъема

Основные технические характеристики измерителя иммитанса ПрофКиП Е7-16М

Параметры
Значения
Режимы измерения
AUTO, R+Q, L+Q, C+D, C+R
Базовая погрешность
0.05%
Частота тест-сигнала
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
Напряжение тест-сигнала
0.10 В скз, 0.25 В скз, 1.0 В скз ±2%
плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ
Диапазоны измерения
R+Q (R): 0.0001 Ом … 2000 МОм
R+Q (Q): 0.00001 … 50
L+Q (L): 0.0001 мкГн … 99999 Гн
L+Q (Q): 0.0001 … 50
C+D (C): 0.0001 пФ … 99999 мкФ
C+D (D): 0.00001 … 10
C+R (C): 0.0001 пФ … 99999 мкФ
C+R (R): 0.00001 кОм … 99999 кОм
Скорость измерения (1 кГц)
низкая: 2 изм/с
средняя: 10 изм/с
высокая: 20 изм/с
Усреднение
2 изм … 10 изм
Эквивалентная схема измерений
последовательная /параллельная
Отображаемые параметры
измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Постоянное напряжение смещения
внутреннее: 2.0 В ±2%
внешнее: 0 В … +40 В, с защитой по току 0.25 А
Переключение диапазона измерения
автоматическое /ручное
Запуск измерений
непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB, HANDLER)

Общие данные измерителя иммитанса ПрофКиП Е7-16М

▪ Зажимная оснастка: 4-проводная оснастка Кельвина для деталей с радиальными выводами
▪ Защита прибора при проведении измерений: до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
▪ Балансировка прибора:
   ▪ по короткому замыканию: R < 20 Ом, Z < 50 Ом
   ▪ по разрыву цепи: Z > 10 кОм
▪ Разбраковка: до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
▪ Самоконтроль: тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
▪ Сохранение и повторный вызов: сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
▪ Интерфейсы: установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
▪ Условия эксплуатации: 0°С … 50°С, относительная влажность до 80%
▪ Питание: 220 В, 50 Гц
▪ Потребляемая мощность: не более 20 Вт
▪ Габаритные размеры: 109х363х386 мм
▪ Вес: 5.8 кг

Комплект поставки измерителя иммитанса ПрофКиП Е7-16М

Наименование
Количество
Измеритель иммитанса ПрофКиП Е7-16М
1 шт.
Адаптер ПрофКиП Е7-16М-АЕ
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.

Дополнительная комплектация измерителя иммитанса ПрофКиП Е7-16М

Наименование
Зажим-адаптер ПрофКиП Е7-16М-КС
Пинцет-адаптер ПрофКиП Е7-16М-ТЕ
