Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 83054-21
Действителен до: 15 сентября, 2026
Ваттметры лабораторные высокоточные ПрофКиП предназначены для точных измерений мощности в однофазных цепях постоянного и переменного тока. В зависимости от исполнения, ваттметры могут иметь класс точности от 0,1 до 0,5, номинальное напряжение от 30 до 600В, номинальный ток 25мА до 10А. Приборы могут передавать результаты измерений с помощью LAN-порта.
Ваттметры ПрофКиП могут использоваться при поверке приборов постоянного и переменного напряжения и тока более низких классов точности в зависимости от модели.
Принцип действия приборов основан на измерении мгновенных значений тока и напряжения, расчете мощности и отображении результата на дисплее. В ваттметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. Измеряемое напряжение проходит через делитель напряжения, сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выходов АПЦ мгновенные выборки сигналов через микросхемы гальванической развязки поступают в микроконтроллер. Микроконтроллер перемножает мгновенные выборки тока и напряжения, накапливает сумму в течение окна измерения. Затем производится расчет мощности и вывод результата расчета мощности на дисплей.
Ваттметры имеют несколько пределов измерения по току и напряжению. Предел измерения по мощности определяется как произведение конечных значений пределов по току и напряжению.

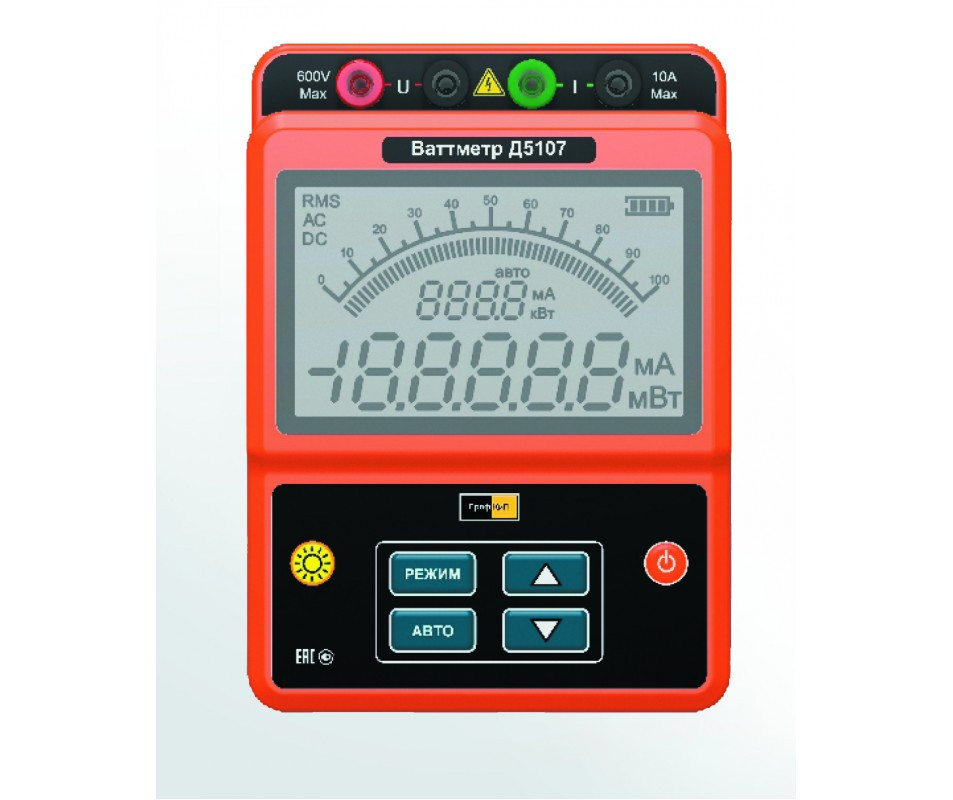

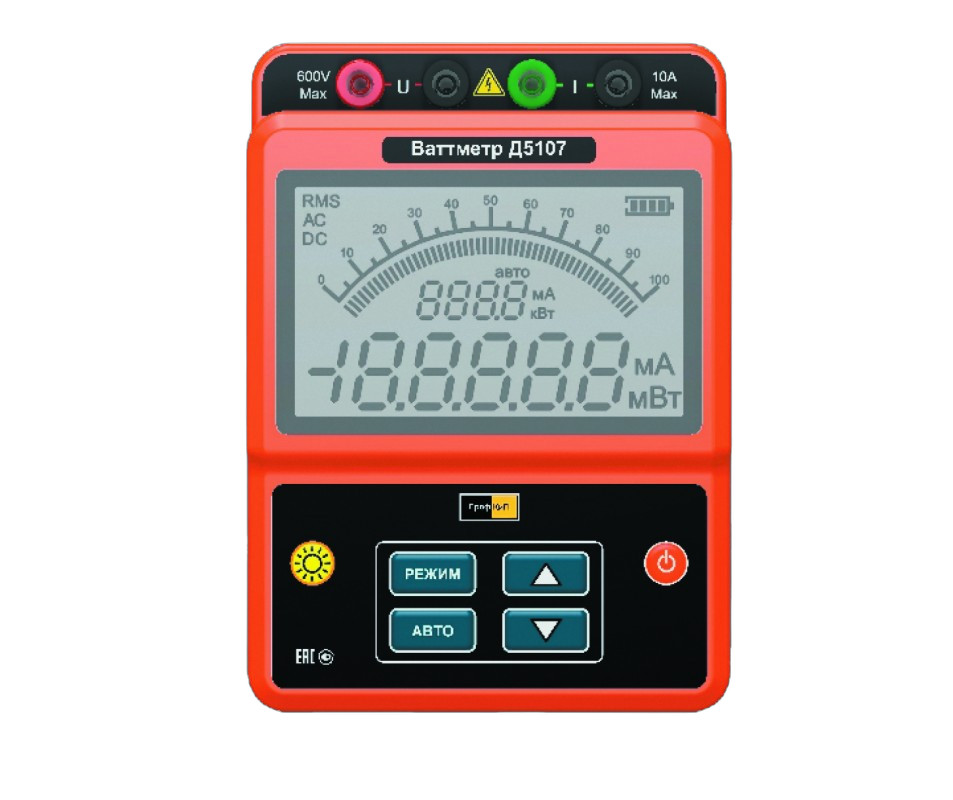

Ваттметры выполнены в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet.
На передней панели корпуса расположены дисплей и кнопки управления. Управление настройками и параметрами режима работы ваттметров, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
|
Параметры электрического питания: |
|
|
— напряжение переменного тока, В |
от 210 до 230 |
|
— частота переменного тока, Гц |
50 |
|
Номинальный коэффициент мощности cos(φ) |
1 |
|
Нормальная область значений частоты, Гц |
от 45 до 65 |
|
Рабочая область значений частоты, Г ц |
от 40 до 1000 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
140x90x195 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: |
|
|
— температура окружающей среды, °С |
от +18 до +28 |
|
— относительная влажность, % |
от 30 до 80 |
|
— атмосферное давление, кПа |
от 84 до 106 |
