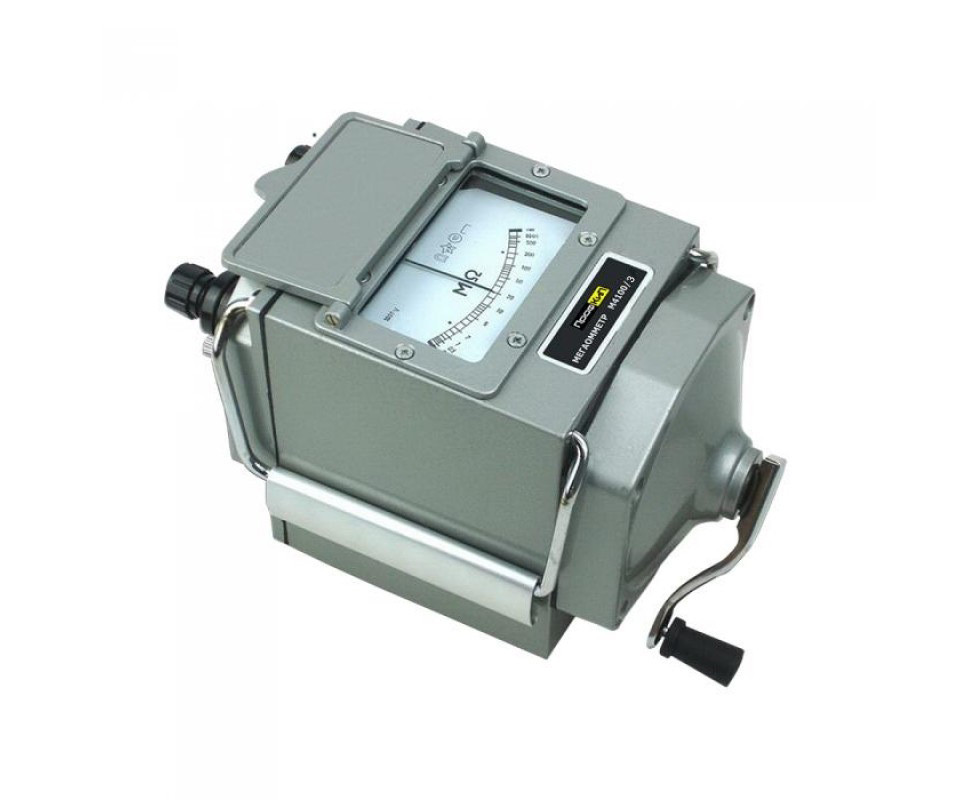

ПрофКиП М4100/3 Мегаомметр (До 500 В)

Цена: 35775 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 80018-20

Сертификат PDF

Назначение мегаомметра ПрофКиП М4100/3

Мегаомметр ПрофКиП М4100/3 (измеритель сопротивления изоляции ПрофКиП М4100/3) предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Мегаомметр ПрофКиП М4100/3 применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов. Питание мегаомметра ПрофКиП М4100/3 осуществляется от встроенного электромеханического генератора.

Особенности и преимущества мегаомметра ПрофКиП М4100/3

  • Измерительное напряжение до 500 В
  • Диапазон измерений до 500 МОм
  • Низкая погрешность измерений: ±15%
  • Питание от встроенного генератора
  • Широкий температурный диапазон: -30°С … 50°С

Основные технические характеристики мегаомметра ПрофКиП М4100/3

Параметры Значения
Диапазон измерения сопротивлений 0 МОм … 500 МОм
Измерительное напряжение на зажимах 500 В ±50 В
Предел допускаемой основной относительной погрешности
от 0.05 МОм и до верхнего предела
±15%
Предел допускаемой дополнительной погрешности,
вызванной протеканием
в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА
±15%
Остаточное отклонение указателя от нулевой отметки не более ±0.5%
Время установления показаний не более 15 с
Величина перемещения указателя корректором нуля механическим не более ±2% от длины шкалы
Электрическая прочность изоляции 5 кВ
Сопротивление изоляции между корпусом и изолированными
от корпуса электрическими цепями при нормальных условиях эксплуатации
40 МОм
Режим работы прерывистый (измерение – 1 мин, пауза – 2 мин)

Общие данные мегаомметра ПрофКиП М4100/3

  • Соответствие группе 3 по ГОСТ 22261 «Средства измерений электрических и магнитных величин. Общие технические условия», но с расширенным диапазоном рабочих температур.
  • Соответствие требованиям ГОСТ 26104 «Средства измерений электронные. Технические требования в части безопасности. Методы испытаний» к изделиям класс защиты II, ГОСТ Р 51350 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», категория монтажа (категория перенапряжения) II
  • Рабочие условия эксплуатации:

1) температура окружающего воздуха от -30°С до 50°С
2) относительная влажность от 20% до 90%
3) атмосферное давление от 84 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)

  • Средняя наработка на отказ: не менее 12500 часов
  • Средний срок службы: не менее 10 лет
  • Питание: от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
  • Габаритные размеры: 150х130х200 мм
  • Вес: 2.2 кг

Комплект поставки мегаомметра ПрофКиП М4100/3

Наименование Количество
Мегаомметр ПрофКиП М4100/3 1 шт.
Измерительный кабель 2 шт.
Проводник 1 шт.
Руководство по эксплуатации 1 шт.
