Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 94864-25
Действителен до: 11 марта, 2030
Технические условия: ПРШН26.51.43.113-68134858-2024

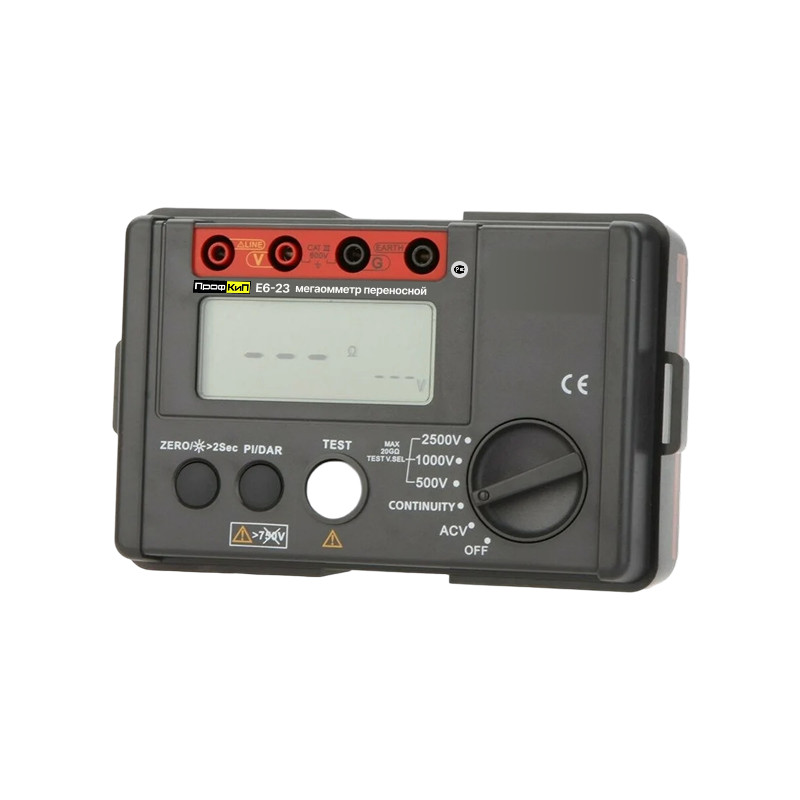

| Назначение мегаомметра переносного цифрового ПрофКиП Е6-23 | ||||

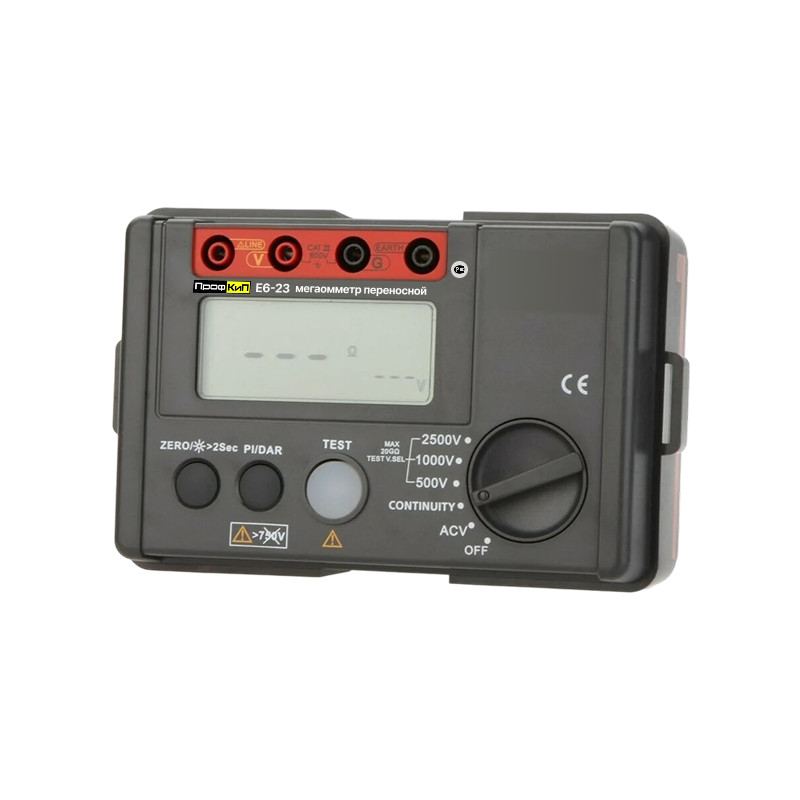

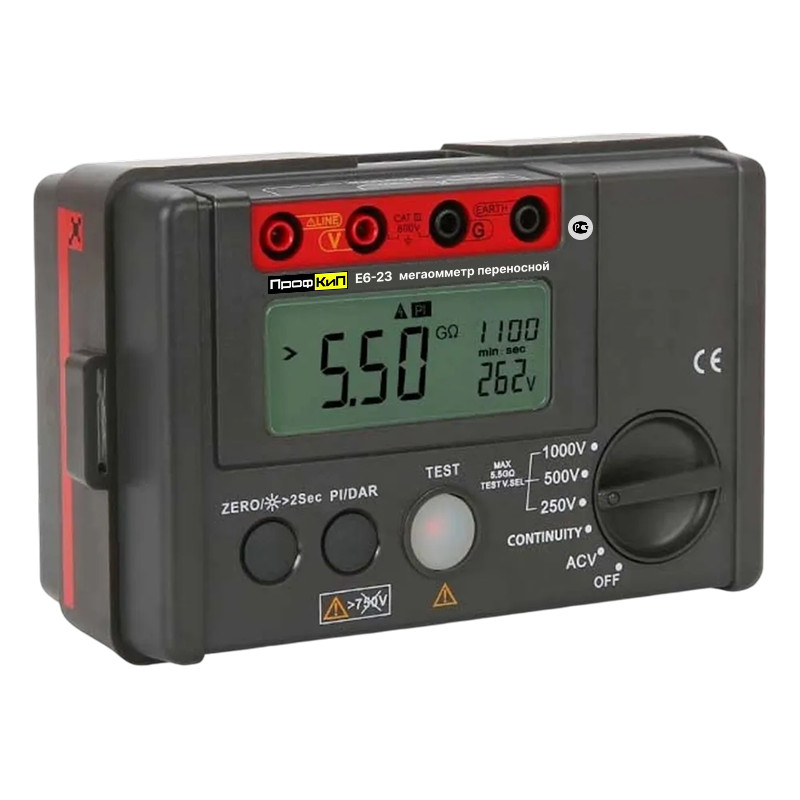

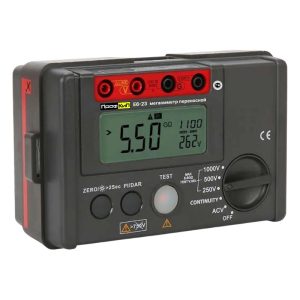

| Мегаомметры цифровые переносные ПрофКиП Е6-23 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Прибор может быть использован при производстве, эксплуатации, ремонте и метрологической аттестации электроэнергетического и радиоэлектронного оборудования, а также при производстве кабельной продукции, изоляционных материалов, радиоэлектронных элементов. | ||||
| Особенности и преимущества мегаомметра переносного цифрового ПрофКиП Е6-23 | ||||
| Номинальное испытательное напряжение: | 500/1000/2500 В | |||
| Диапазон измерения сопротивления изоляции: | 0,01МОм … 20 ГОм | |||
| Измерение напряжения переменного тока | 750В | |||
| Определение дополнительных характеристик изоляции (DAR и PI) | ||||
| Ток короткого замыкания <2 мA | ||||
| Автоматическая настройка диапазона | ||||
| Автоматический расчет удельного сопротивления | ||||
| Высокая точность | ||||
| Защита от перегрузки | ||||
| Подсветка дисплея | ||||
| Фиксация показаний | ||||
| Индикатор разряженной батареи | ||||
Метрологические характеристики мегаомметра переносного цифрового ПрофКиП Е6-23
| Метрологические характеристики в режиме измерения сопротивления постоянного тока | ||||
| Модификация | Номинальное значение испытательного напряжения постоянного тока, В | Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
| ПрофКиП Е6-23 | 500 | 10,99 МОм | 0,01 МОм | ± (3,0·10-2 Rизм + 5r) |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 5 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 1000 | 10,99 МОм | 0,01 МОм | ± (3,0·10-2 Rизм + 5r) | |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 5 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 2500 | 10,99 МОм | 0,01 МОм | ± (3,0·10-2 Rизм + 5r) | |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 10,90 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 20,0 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 10r) | ||
| Метрологические характеристики в режиме измерения напряжения переменного тока | ||||
| Модификация | Предел измерений, В | Разрешение, В | Частота измеряемого напряжения, Гц | Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-23 | 750 | 1 | от 45 до 60 | ±(2,0·10-2 Uизм + 3r) |
| Принцип действия мегаомметра переносного цифрового ПрофКиП Е6-23 | ||||
| Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления. Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера |
||||
| Основные технические данные мегаомметра переносного цифрового ПрофКиП Е6-23 | ||||
| Условия эксплуатации: | ||||
| — температура окружающей среды, °С | от 0 до +40 | |||
| — относительная влажность %, не более | 80 | |||
| Габариты (длина × ширина × высота), мм, не более: | 150×100×71 | |||
| Масса, кг, не более: | 0,7 | |||
| Комплект поставки мегаомметра переносного цифрового ПрофКиП Е6-23 | ||||
| Мегаомметр переносной ПрофКиП Е6-23 | 1шт | |||
| Руководство по эксплутатации 26.51.43.113-007-68134858-2024 | 1шт | |||

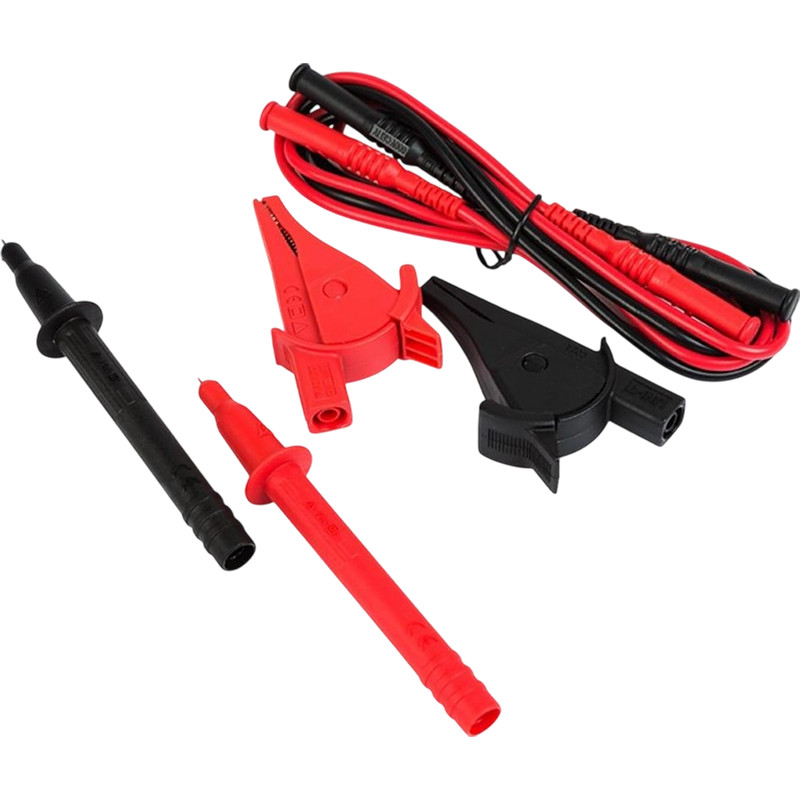

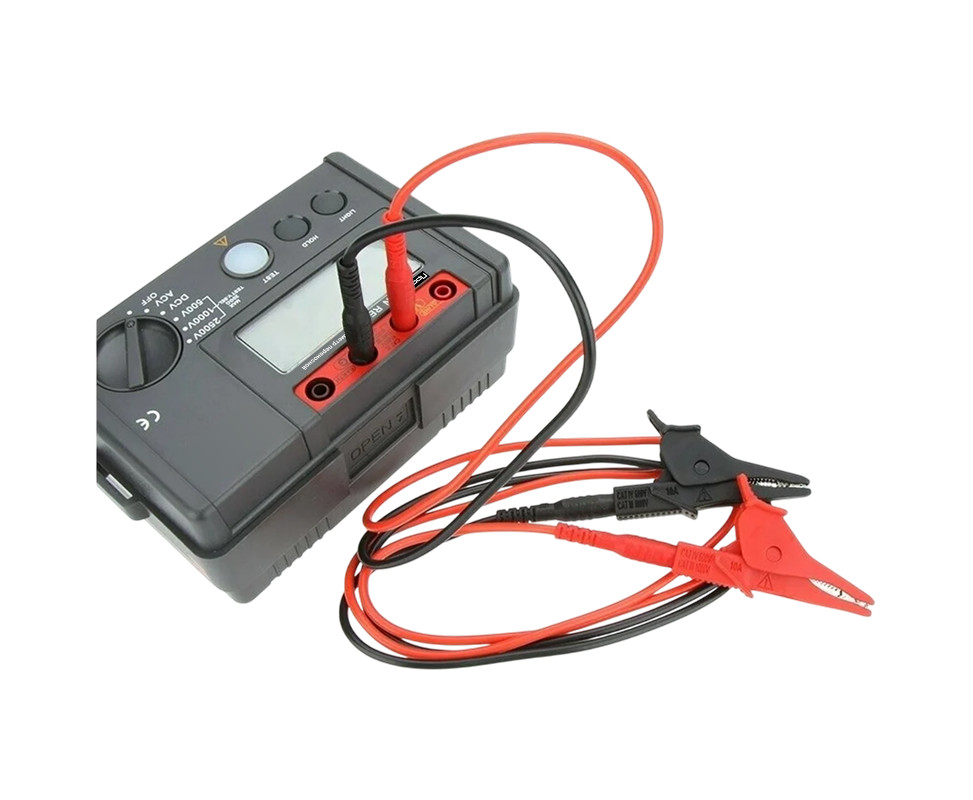

| Измерительные провода, зажимы, щупы | 1 комплект | |||

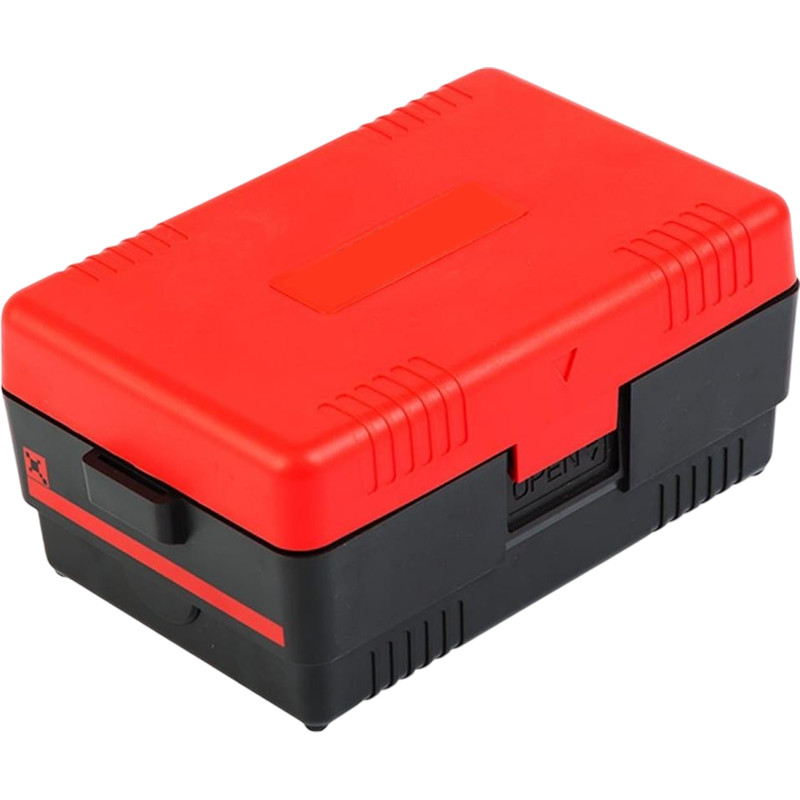

| Сумка (кейс) для переноски и хранения | 1шт | |||
| Упаковка | 1шт | |||
Сертификат PDF
