Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 95729-25
Действителен до: 20 июня, 2030
Технические условия: ПРШН42213.25.51-43113-68134858-2024
| Назначение миллиомметра переносного цифрового ПрофКиП Ф4144 | ||||

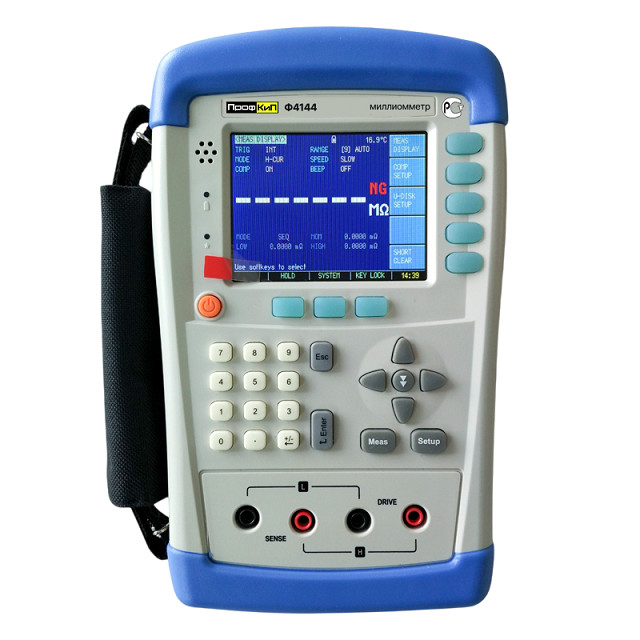

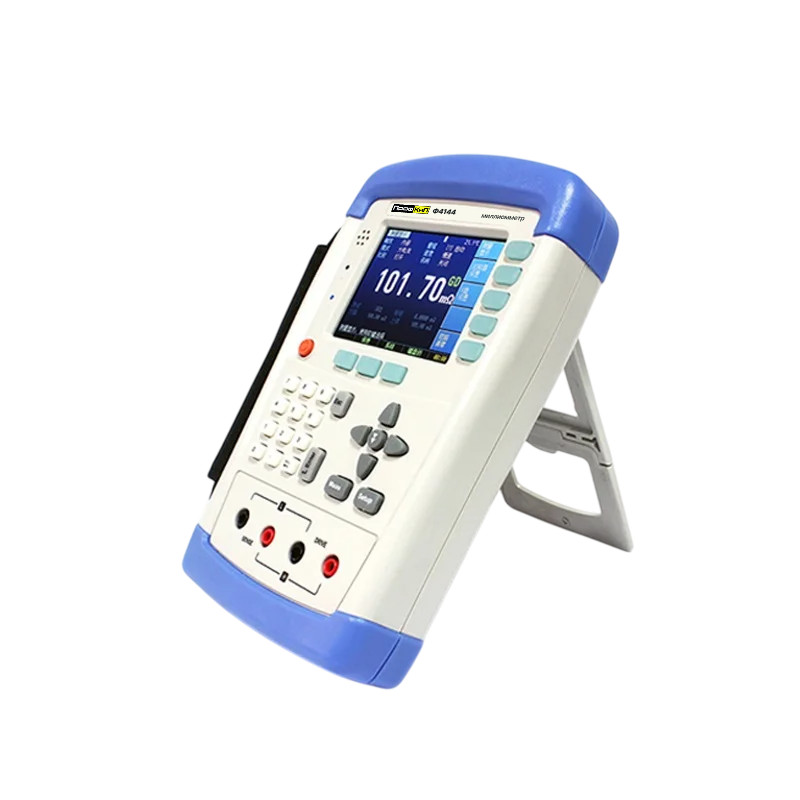

| Миллиомметры переносные ПрофКиП Ф4144 предназначены для измерения сопротивления постоянному току. Приборы оснащены жидкокристаллическими дисплеями для индикации результатов измерений. Миллиомметры представляют собой переносные цифровые измерительные приборы с автономным питанием и микроконтроллерным управлением. Особенностью миллиомметра переносного ПрофКиП Ф4144 являются возможность измерения сопротивления по четырёх зажимной схеме, а также широкие математические возможности обработки результатов измерения в сервисных режимах. Миллиомметры применяются для оперативного контроля параметров электро- и радио цепей при ремонте, настройке и испытаниях электро- и радиотехнических устройств и систем, оснащения мастерских, предприятий и организаций | ||||
| Особенности и преимущества миллиомметра переносного цифрового ПрофКиП Ф4144 | ||||
| Диапазон измерения сопротивления: | 10 мкОм — 20 МОм ( 10 пределов ) | |||
| Максимальное разрешение | 0,01 мОм | |||
| Четырехпроводная схема измерения | ||||
| Полная автономность | ||||
| Подача звукового сигнала при выходе измеряемой величины за установленные оператором пределы | ||||
| Индикатор степени заряда аккумулятора | ||||
| Индикация перегрузки на выбранном пределе измерений | ||||
| Автоматическое отключения питания | ||||
| Возможность установки ручного или автоматического выбора пределов измерений | ||||
| Математический расчёт значения сопротивления с учётом заданной температуры и ТКС | ||||
| Интерфейс | USB mini | |||
Метрологические характеристики миллиомметра переносного цифрового ПрофКиП Ф4144
| Модель | Предел измерений | Разрешение | Предел допускаемой основной погрешности | |
| Ф4144 | 20 мОм | 0,01 мОм | ± (1,0 х 10-2 Rизм + 5r) | |
| 200 мОм | 0,01 мОм | |||
| 2 Ом | 0,0001 Ом | ± (0,2 х 10-2 Rизм + 3r) | ||
| 20 Ом | 0,001 Ом | ± (0,1 х 10-2 Rизм + 2r) | ||
| 200 Ом | 0,01 Ом | |||
| 2000 Ом | 0,1 Ом | |||
| 20 кОм | 0,001 кОм | |||
| 200 кОм | 0,01 кОм | |||
| 2 МОм | 0,1 кОм | ± (0,2 х 10-2 Rизм + 3r) | ||
| 20 МОм | 0,01 МОм | ± (1,0 х 10-2 Rизм + 5r) | ||
| Rизм – измеренное значение сопротивления постоянного тока, Ом (мОм, кОм) | ||||
| r – разрешение на текущем пределе измерений, Ом (мОм, кОм) | ||||
| Принцип действия миллиомметра переносного цифрового ПрофКиП Ф4144 | ||||
| Принцип действия прибора основан на измерении падения напряжения на исследуемом сопротивлении при протекании через измерительную цепь постоянного тока фиксированного значения. При работе по четырёхпроводной схеме измеряется напряжение не на выводах источника тока, а непосредственно на выводах исследуемого сопротивления. При этом падение напряжения на сопротивлении на паре проводов, которые подводят калиброванный ток к исследуемому объекту не влияет на результат измерения. | ||||
| Основные технические данные миллиомметра переносного цифрового ПрофКиП Ф4144 | ||||
| Дисплей основной | Графический, сенсорный. Высота числовых знаков 4 мм. | |||
| Максимальные показания 10 000 | ||||
| Частота обновления информации | Одиночный цикл измерения | |||
| Схема измерения | Четырёх проводная с компенсацией сопротивления соединительных проводов. | |||
| Максимальный ток в замкнутой измерительной цепи | Не более 10 А на пределе 100 мОм | |||
| Напряжение на измерительных зажимах | Не более 1,4 В | |||
| Нормальная температура эксплуатации | 18…28°С (291…301К) | |||
| При относительной влажности не более 80% | ||||
| Рабочая температура эксплуатации | 0…40°С (273…313К) | |||
| При относительной влажности не более 80% | ||||
| Предельная высота эксплуатации над уровнем моря | Не более 2 000 метров | |||
| Температурный коэффициент | 0,1 от допускаемой основной погрешности на каждый ºC за диапазоном нормальной температуры эксплуатации | |||
| Температура хранения | 10…50°С (283…323К) | |||
| При относительной влажности не более 60% | ||||
| С полностью заряженным аккумулятором! | ||||
| Питание | Батарея литий-ионных аккумуляторов 12,6 В | |||
| Ёмкостью 2500 мА/ч | ||||
| Габаритные размеры корпуса | 240×188×85 мм (длина, ширина, высота) | |||
| Масса, не более | 1,1 кг с аккумуляторной батареей и измерительными кабелями. | |||

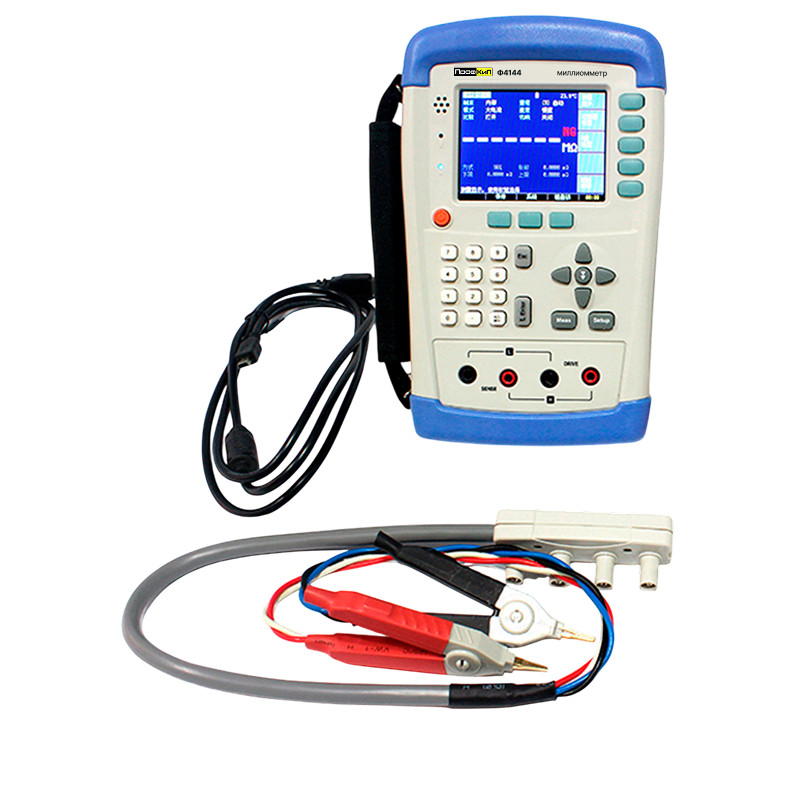

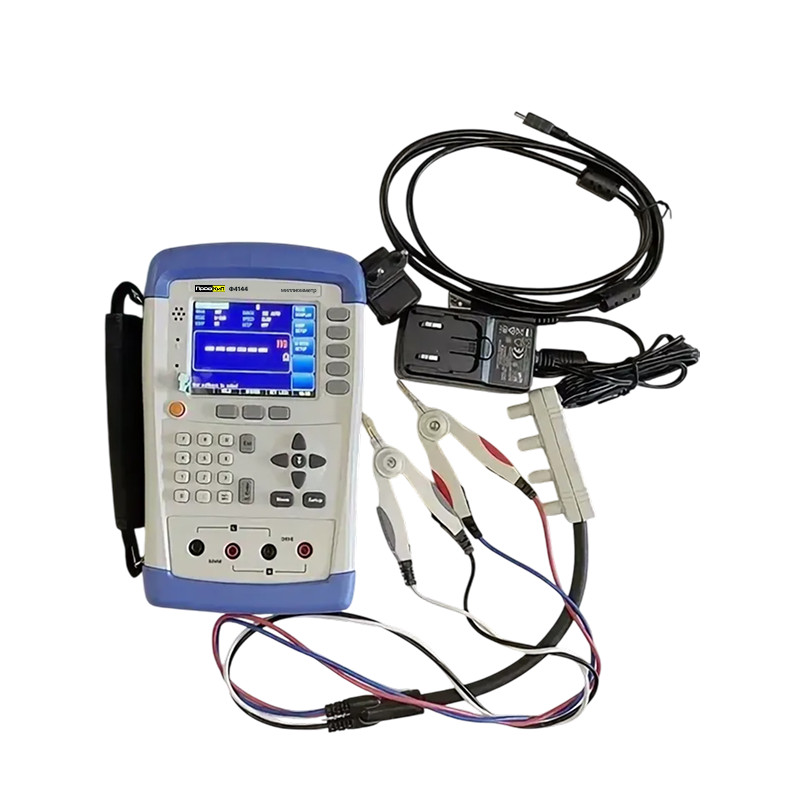

| Комплект поставки миллиомметра переносного цифрового ПрофКиП Ф4144 | ||||
| Миллиомметр переносной ПрофКиП Ф4144 | 1шт | |||
| Руководство по эксплутатации 422137-005-68134858-2024 РЭ | 1шт | |||
| Измерительные провода | 1 комплект | |||
| Упаковка | 1шт | |||
