Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 95729-25
Действителен до: 20 июня, 2030
Технические условия: ПРШН42213.25.51-43113-68134858-2024
| Назначение миллиомметра переносного цифрового ПрофКиП Ф4124 | ||||

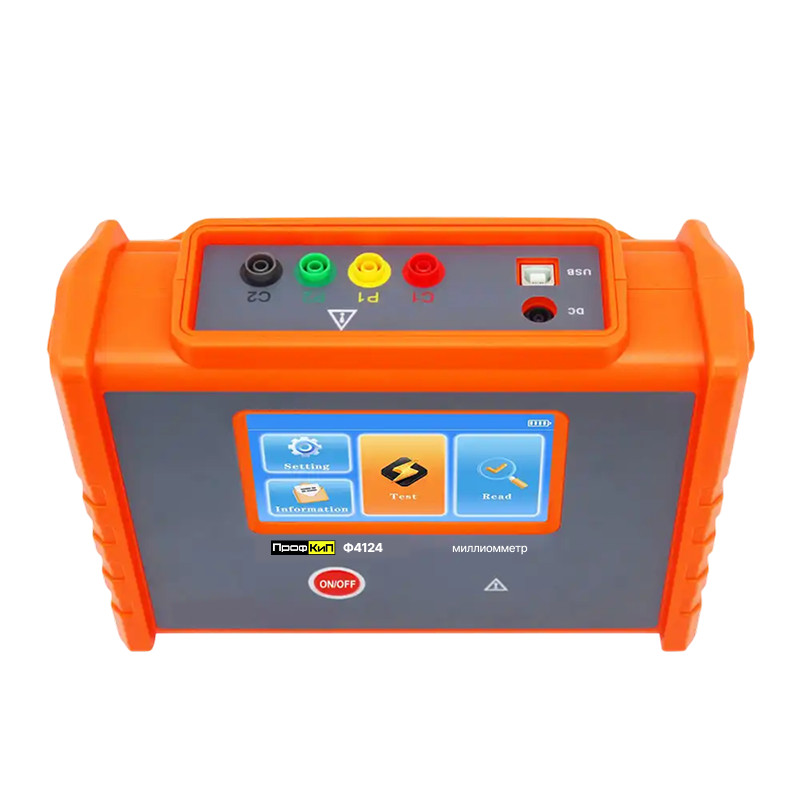

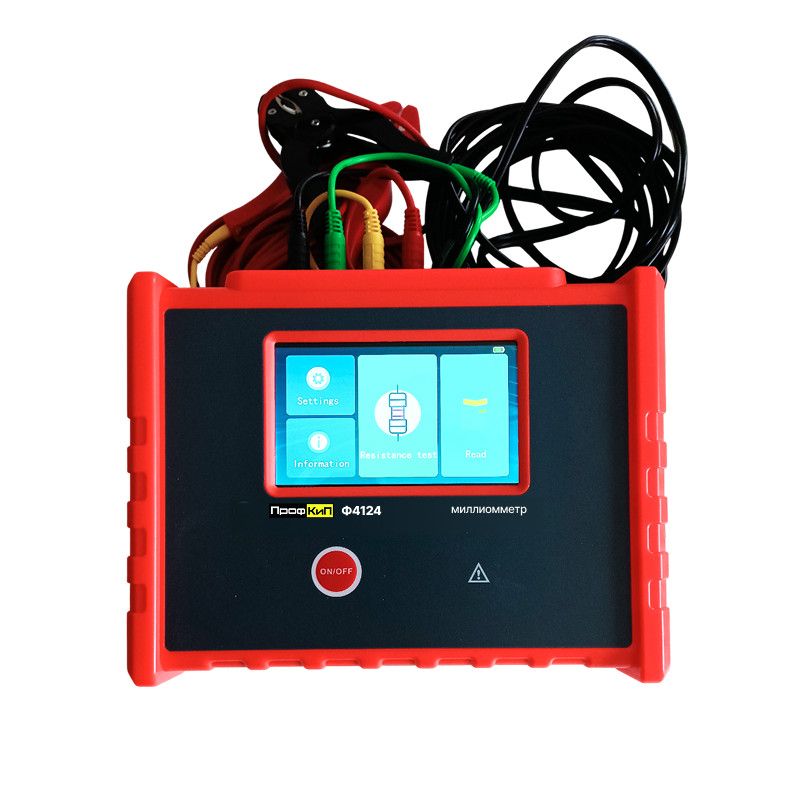

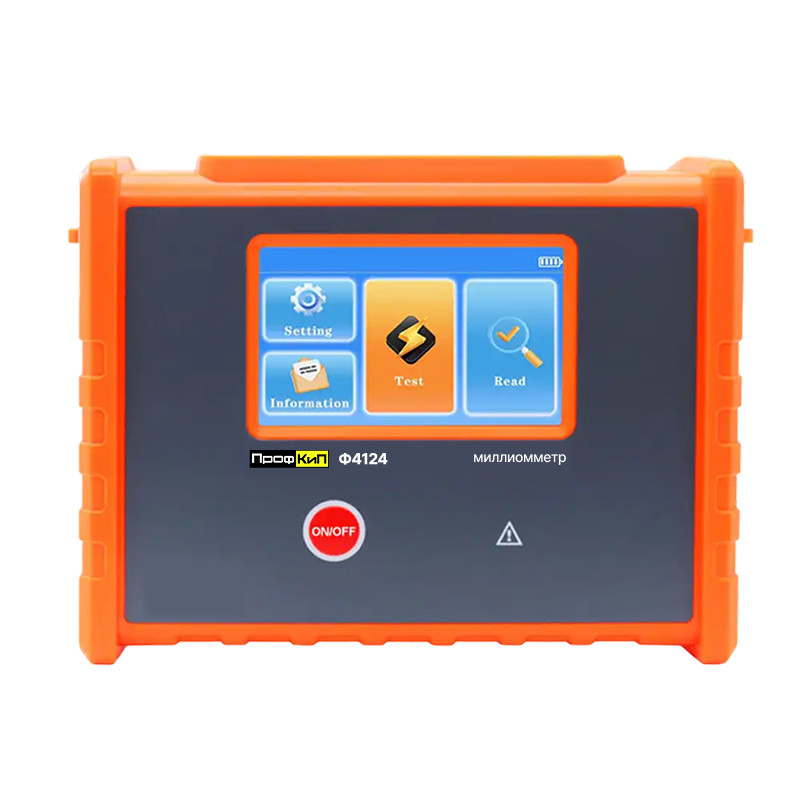

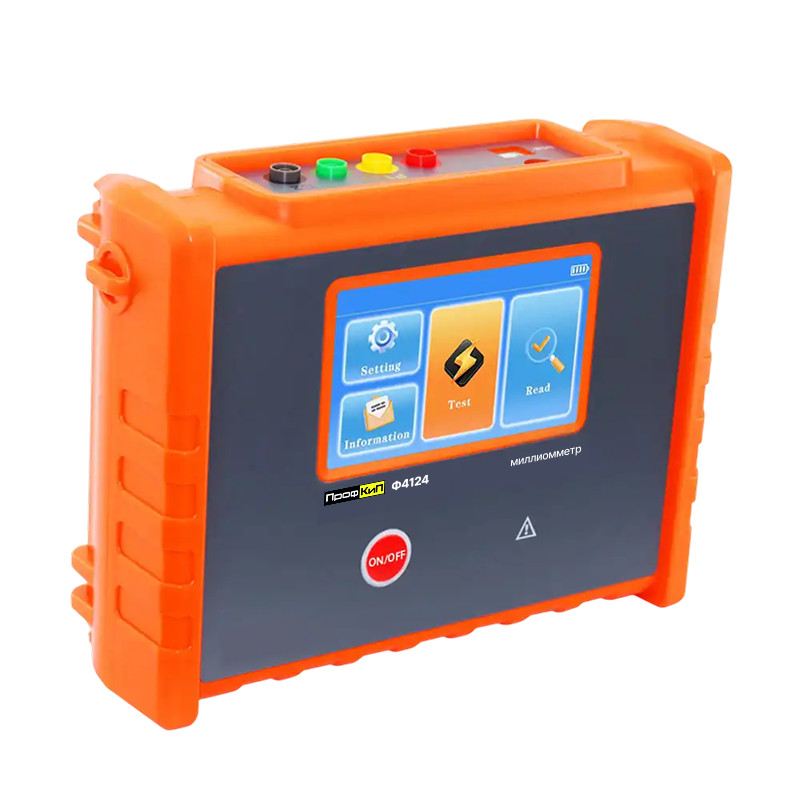

| Миллиомметры переносные ПрофКиП Ф4124 предназначены для измерения сопротивления постоянному току. Приборы оснащены жидкокристаллическими дисплеями для индикации результатов измерений. Миллиомметры представляют собой переносные цифровые измерительные приборы с автономным питанием. Особенностью миллиомметра переносного ПрофКиП Ф4124 являются возможность измерения сопротивления по четырёх зажимной схеме, а также сенсорное управление процессом измерений с помощью виртуальных символов на графическом дисплее Миллиомметры применяются для оперативного контроля параметров электро- и радио цепей при ремонте, настройке и испытаниях электро- и радиотехнических устройств и систем, оснащения мастерских, предприятий и организаций | ||||
| Особенности и преимущества миллиомметра переносного цифрового ПрофКиП Ф4124 | ||||
| Диапазон измерения сопротивления: | 10 мкОм — 50 кОм ( 7 пределов ) | |||
| Максимальное разрешение | 0,01 мОм | |||
| Четырехпроводная схема измерения | ||||
| Полная автономность | ||||
| Подсветка дисплея | ||||
| Запись и чтение результатов измерений в ячейки памяти (до 500 значений) | ||||
| Индикатор степени заряда аккумулятора | ||||
| Индикация перегрузки на выбранном пределе измерений | ||||
| Автоматическое отключения питания | ||||
| Возможность установки ручного или автоматического выбора пределов из-мерений | ||||
| Интерфейс | USB mini | |||
Метрологические характеристики миллиомметра переносного цифрового ПрофКиП Ф4124
| Модель | Предел измерений | Разрешение | Предел допускаемой основной погрешности | |
| Ф4124 | 100 мОм* | 0,01 мОм | ± (1,0 х 10-2 Rизм + 10r) | |
| 1000 мОм | 0,1 Ом | |||
| 10 Ом | 0,001 Ом | ± (0,2 х 10-2 Rизм + 5r) | ||
| 100 Ом | 0,01 Ом | |||
| 1000 Ом | 0,1 Ом | ± (0,2 х 10-2 Rизм + 5r) | ||
| 10 кОм | 0,001 кОм | |||
| 10…50 кОм | 0,01 кОм | ± (0,5 х 10-2 Rизм + 10r) | ||
| * Минимальное, измеряемое с нормированной точностью сопротивление на пределе 200 мОм – не менее 20 мОм | ||||
| Rизм – измеренное значение сопротивления постоянного тока, Ом (мОм, кОм) | ||||
| r – разрешение на текущем пределе измерений, Ом (мОм, кОм) | ||||
| Принцип действия миллиомметра переносного цифрового ПрофКиП Ф4124 | ||||
| Принцип действия миллиомметров основан на измерении падения напряжения на исследуемом объекте при протекании через него постоянного тока фиксированной величины с помощью аналого-цифрового преобразователя. В дальнейшем микроконтроллер миллиомметра производит перерасчёт данных о силе тока и падении напряжения в величину сопротивления. Управление режимами работы и отображение информации на дисплее осуществляется с помощью встроенного микроконтроллера | ||||
| Основные технические данные миллиомметра переносного цифрового ПрофКиП Ф4124 | ||||
| Дисплей основной | Графический, сенсорный. Высота числовых знаков 4 мм. | |||
| Максимальные показания 10 000 | ||||
| Частота обновления информации | Одиночный цикл измерения | |||
| Схема измерения | Четырёх проводная с компенсацией сопротивления соединительных проводов. | |||
| Максимальный ток в замкнутой измерительной цепи | Не более 10 А на пределе 100 мОм | |||
| Напряжение на измерительных зажимах | Не более 1,4 В | |||
| Нормальная температура эксплуатации | 18…28°С (291…301К) | |||
| При относительной влажности не более 80% | ||||
| Рабочая температура эксплуатации | 0…40°С (273…313К) | |||
| При относительной влажности не более 80% | ||||
| Предельная высота эксплуатации над уровнем моря | Не более 2 000 метров | |||
| Температурный коэффициент | 0,1 от допускаемой основной погрешности на каждый ºC за диапазоном нормальной температуры эксплуатации | |||
| Температура хранения | 10…50°С (283…323К) | |||
| При относительной влажности не более 60% | ||||
| С полностью заряженным аккумулятором! | ||||
| Питание | Батарея литий-ионных аккумуляторов 12,6 В | |||
| Ёмкостью 2500 мА/ч | ||||
| Габаритные размеры корпуса | 240×188×85 мм (длина, ширина, высота) | |||
| Масса, не более | 1,1 кг с аккумуляторной батареей и измерительными кабелями. | |||

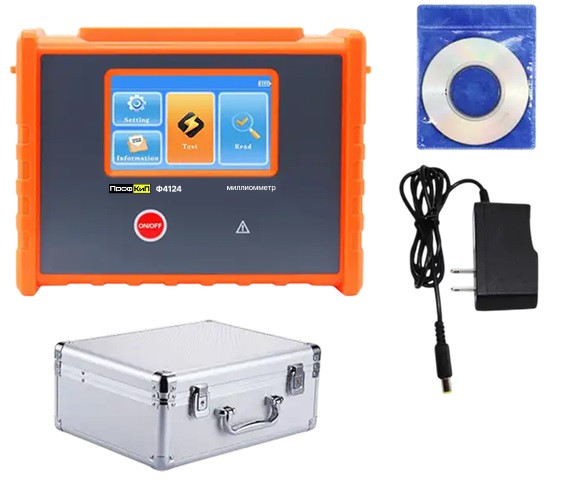

| Комплект поставки миллиомметра переносного цифрового ПрофКиП Ф4124 | ||||
| Миллиомметр переносной ПрофКиП Ф4124 | 1шт | |||
| Руководство по эксплутатации 422137-005-68134858-2024 РЭ | 1шт | |||

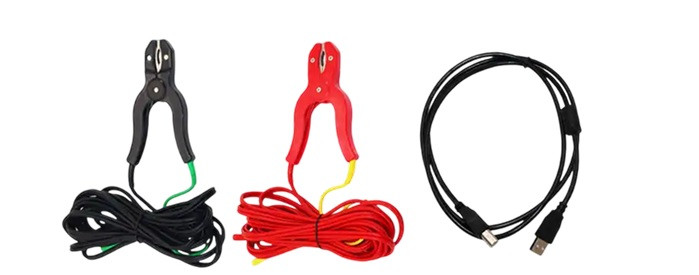

| Измерительные провода | 1 комплект | |||
| Упаковка | 1шт | |||
