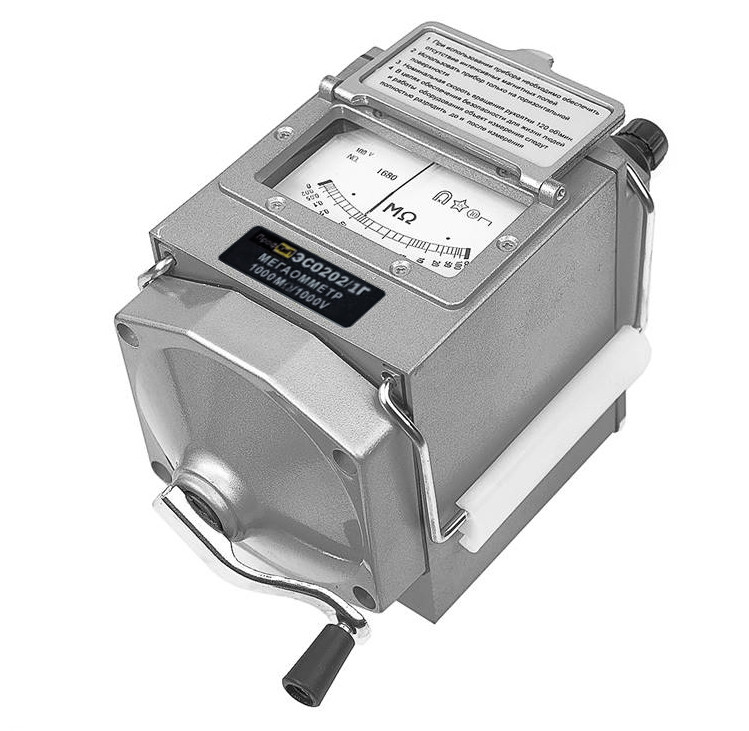

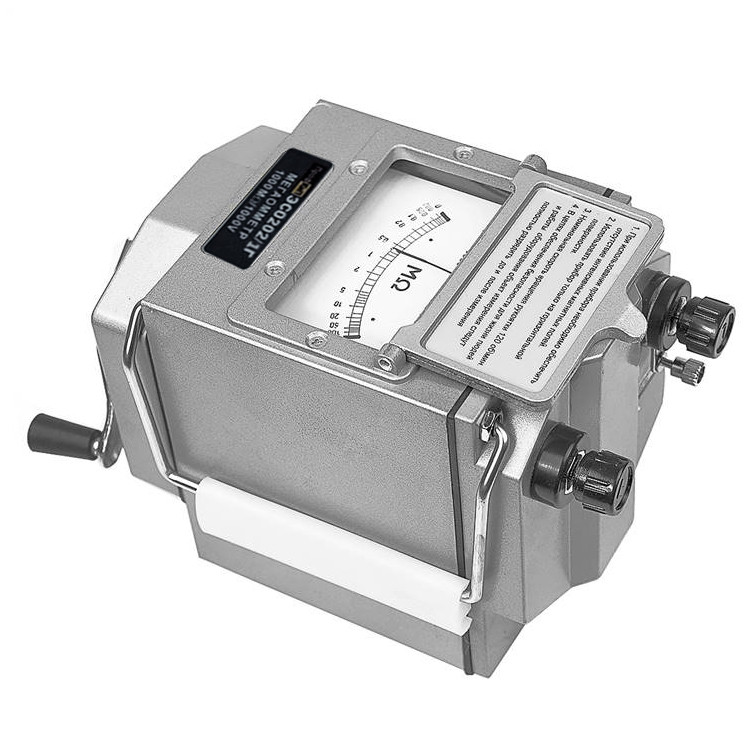

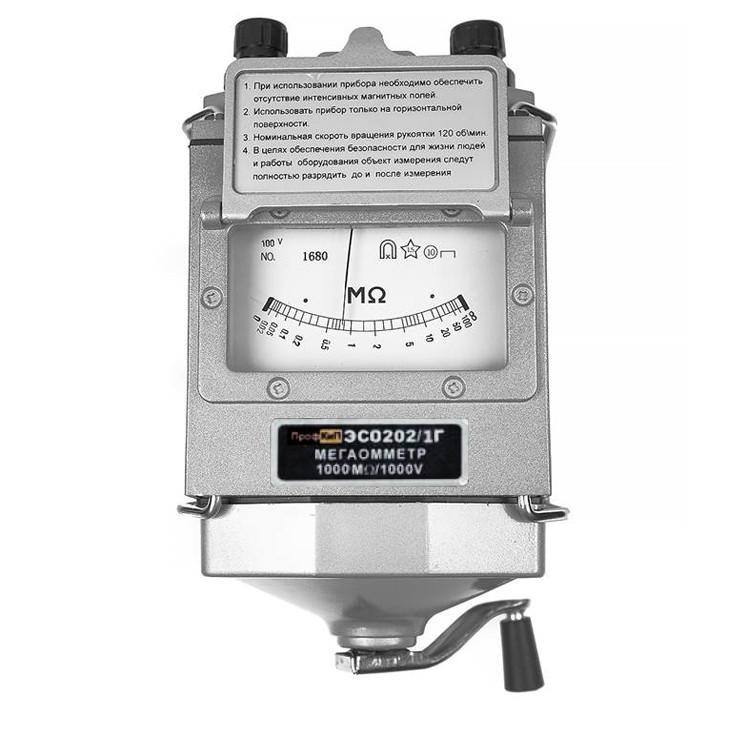

Назначение мегаомметра ПрофКиП ЭСО202/1Г

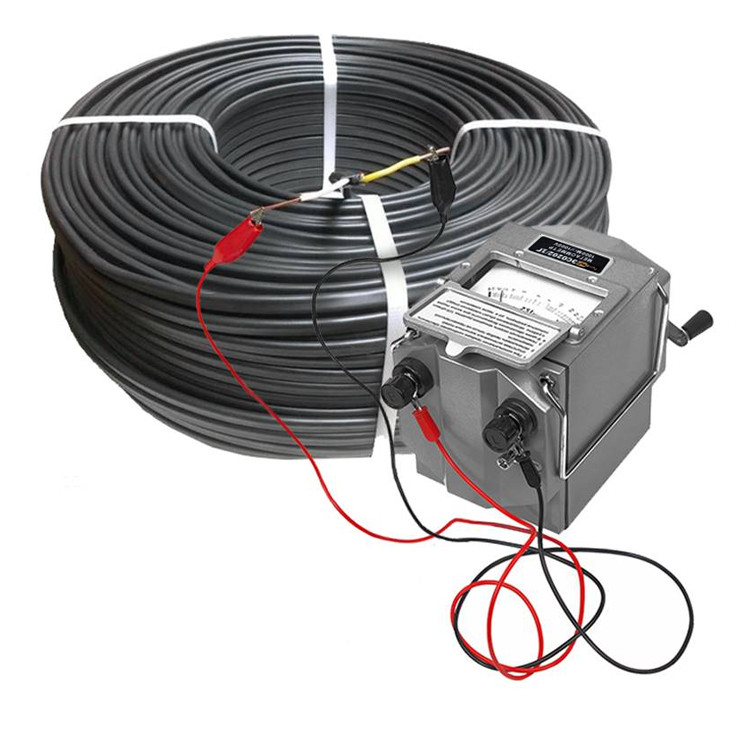

Мегаомметр ПрофКиП ЭСО202/1Г (измеритель сопротивления изоляции ПрофКиП ЭСО202/1Г) предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Мегаомметр ПрофКиП ЭСО202/1Г применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов. Питание мегаомметра ПрофКиП ЭСО202/1Г осуществляется от встроенного электромеханического генератора. Приборы выпущены компанией Профкип на замену мегаомметра ЭС202/1Г в связи с окончанием действия Госреестра СИ РФ: 44134-10
Особенности и преимущества мегаомметра ПрофКиП ЭСО202/1Г
▪ Измерительное напряжение до 1000 В
▪ Диапазон измерений до 1000 МОм
▪ Низкая погрешность измерений: ±15%
▪ Питание от встроенного генератора
▪ Широкий температурный диапазон: -30°С … 50°С
Основные технические характеристики мегаомметра ПрофКиП ЭСО202/1Г
|
Параметры
|
Значения
|
|
Диапазон измерения сопротивлений
|
0 МОм … 1000 МОм
|
|
Измерительное напряжение на зажимах
|
1000 В ±100В
|
|
Предел допускаемой основной относительной погрешности от 0.05 МОм и до верхнего предела
|
±15%
|
|
Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 500 мкА
|
±15%
|
|
Остаточное отклонение указателя от нулевой отметки
|
не более ±0.5%
|
|
Время установления показаний
|
не более 15 с
|
|
Величина перемещения указателя корректором нуля механическим
|
не более ±2% от длины шкалы
|
|
Электрическая прочность изоляции
|
5 кВ
|
|
Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации
|
40 МОм
|
|
Режим работы
|
прерывистый (измерение – 1 мин, пауза – 2 мин)
|
Общие данные мегаомметра ПрофКиП ЭСО202/1Г
▪ Соответствие группе 3 по ГОСТ 22261 «Средства измерений электрических и магнитных величин. Общие технические условия», но с расширенным диапазоном рабочих температур.
▪ Соответствие требованиям ГОСТ 26104 «Средства измерений электронные. Технические требования в части безопасности. Методы испытаний» к изделиям класс защиты II, ГОСТ Р 51350 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», категория монтажа (категория перенапряжения) II
▪ Рабочие условия эксплуатации:
температура окружающего воздуха от -30°С до 50°С
относительная влажность от 20% до 90%
атмосферное давление от 84 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
▪ Средняя наработка на отказ: не менее 12500 часов
▪ Средний срок службы: не менее 10 лет
▪ Питание: от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
▪ Габаритные размеры: 150х130х200 мм
▪ Вес: 2.2 кг
Комплект поставки мегаомметра ПрофКиП ЭСО202/1Г
▪ Мегаомметр ПрофКиП ЭСО202/1Г, 1 шт.

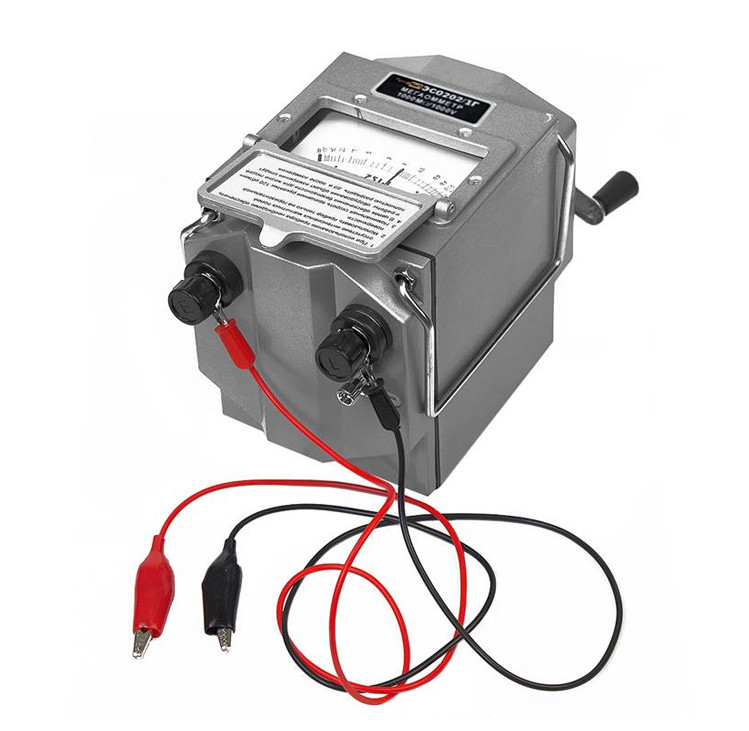

▪ Измерительный кабель, 2 шт.
▪ Проводник, 1 шт.
▪ Руководство по эксплуатации, 1 шт.
