Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 94864-25
Действителен до: 11 марта, 2030
Технические условия: ПРШН26.51.43.113-68134858-2024

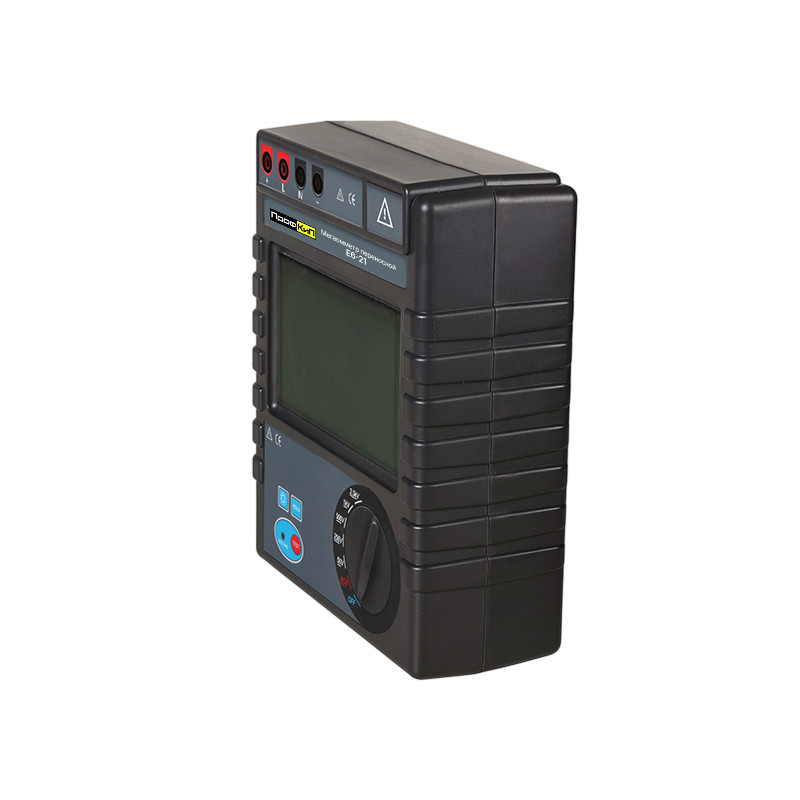

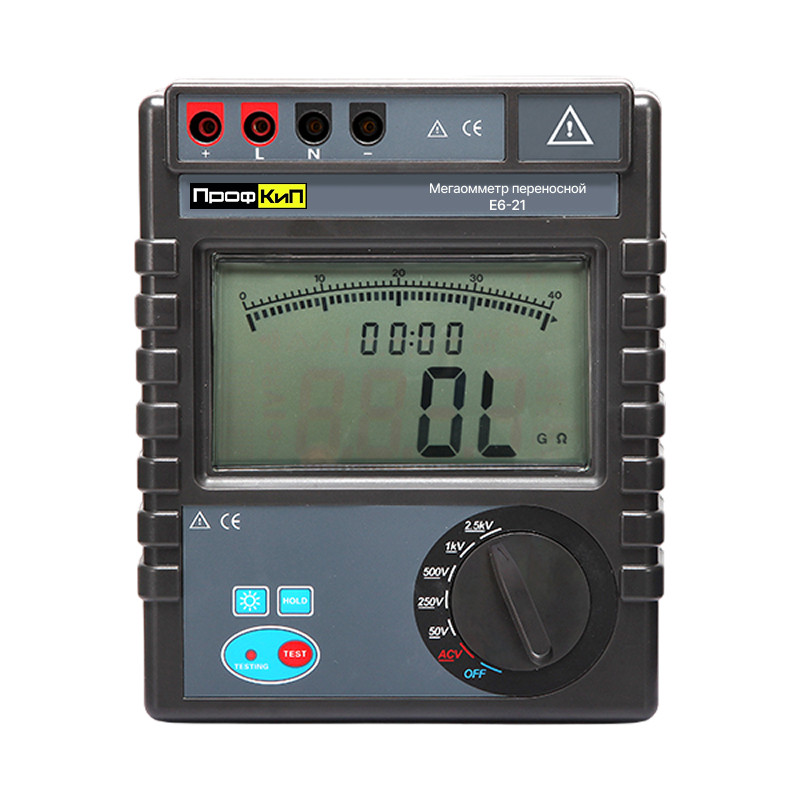

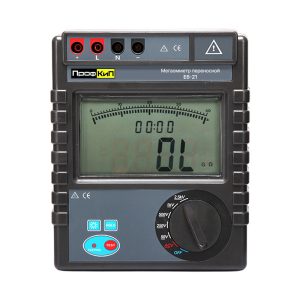

| Назначение мегаомметра переносного цифрового ПрофКиП Е6-21 | ||||
| Мегаомметры цифровые переносные ПрофКиП Е6-21 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети. Используется при проверке качества изоляции намоточных узлов, при контроле сопротивления изоляции проводов, кабелей, токоведущих шин относительно корпуса приборов или защитного заземления | ||||
| Особенности и преимущества мегаомметра переносного цифрового ПрофКиП Е6-21 | ||||
| Номинальное испытательное напряжение: | 50/250/500/1000/2500 В | |||
| Диапазон измерения сопротивления изоляции: | 0,01МОм … 200 ГОм | |||
| Измерение напряжения переменного тока | 750В | |||
| Максимальный ток в замкнутой цепи 2мА | ||||
| Одновременное отображение сопротивления изоляции, времени тестирования и выходного напряжения на экране | ||||
| Высокая точность измерения | ||||
| Графическая шкала | ||||
| ЖК-дисплей: 4 разряда | ||||
| Функция автоматического отключения | ||||
| Подсветка дисплея | ||||
| Фиксация показаний | ||||
| Индикатор разряженной батареи | ||||
Метрологические характеристики мегаомметра переносного цифрового ПрофКиП Е6-21
| Метрологические характеристики в режиме измерения сопротивления постоянного тока | ||||
| Модификация | Номинальное значение испытательного напряжения постоянного тока, В | Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
| ПрофКиП Е6-21 | 50 | 1 МОм | 0,01 МОм | ± (5,0·10-2 Rизм + 5r) |
| 1000 МОм | 0,1 МОм | |||
| 4 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 250 | 1 МОм | 0,01 МОм | ± (5,0·10-2 Rизм + 5r) | |
| 1000 МОм | 0,1 МОм | |||
| 20 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 500 | 1000 МОм | 0,1 МОм | ± (5,0·10-2 Rизм + 5r) | |
| 40 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 1000 | 1000 МОм | 0,1 МОм | ± (5,0·10-2 Rизм + 5r) | |
| 80 ГОм | 0,01 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 2500 | 1000 МОм | 0,1 МОм | ± (3,0·10-2 Rизм + 5r) | |
| 100 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 10r) | ||
| 200 ГОм | 1 ГОм | |||
| Метрологические характеристики в режиме измерения напряжения переменного тока | ||||
| Модификация | Предел измерений, В | Разрешение, В | Частота измеряемого напряжения, Гц | Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-21 | 750 | 0,1 | ±(2,5·10-2 Uизм + 5r) | |
| Принцип действия мегаомметра переносного цифрового ПрофКиП Е6-21 | ||||
| Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления. Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера |
||||
| Основные технические данные мегаомметра переносного цифрового ПрофКиП Е6-21 | ||||
| Условия эксплуатации: | ||||
| — температура окружающей среды, °С | от 0 до +40 | |||
| — относительная влажность %, не более | 80 | |||
| Габариты (длина × ширина × высота), мм, не более: | 212×175×76 | |||
| Масса, кг, не более: | 2,4 | |||
| Комплект поставки мегаомметра переносного цифрового ПрофКиП Е6-21 | ||||
| Мегаомметр переносной ПрофКиП Е6-21 | 1шт | |||
| Руководство по эксплутатации 26.51.43.113-003-68134858-2024 | 1шт | |||
| Измерительные провода, зажимы, щупы | 1 комплект | |||

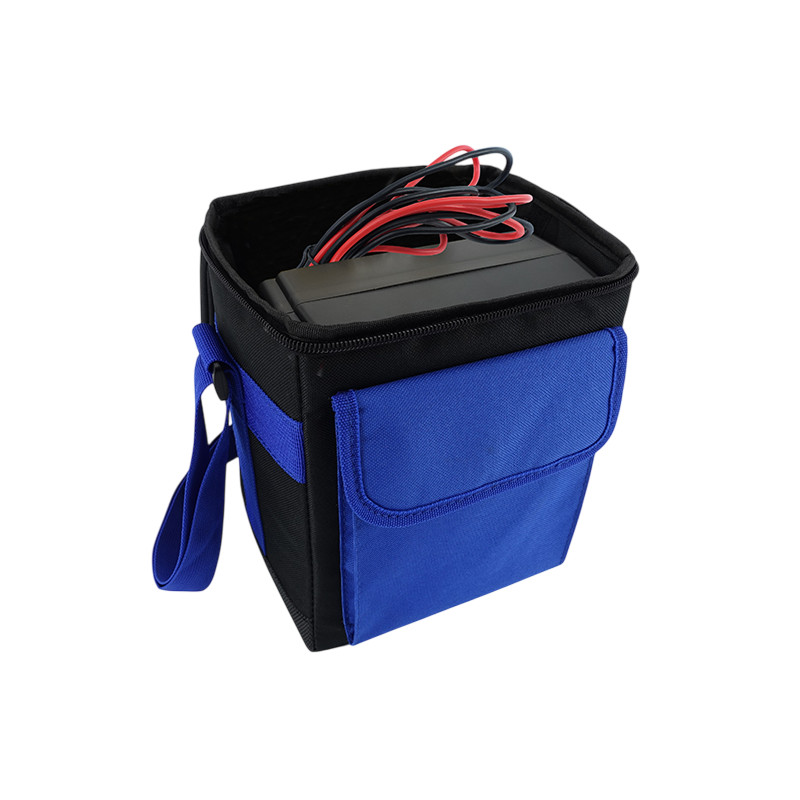

| Сумка (кейс) для переноски и хранения | 1шт | |||
| Упаковка | 1шт | |||
