Снято с производства.

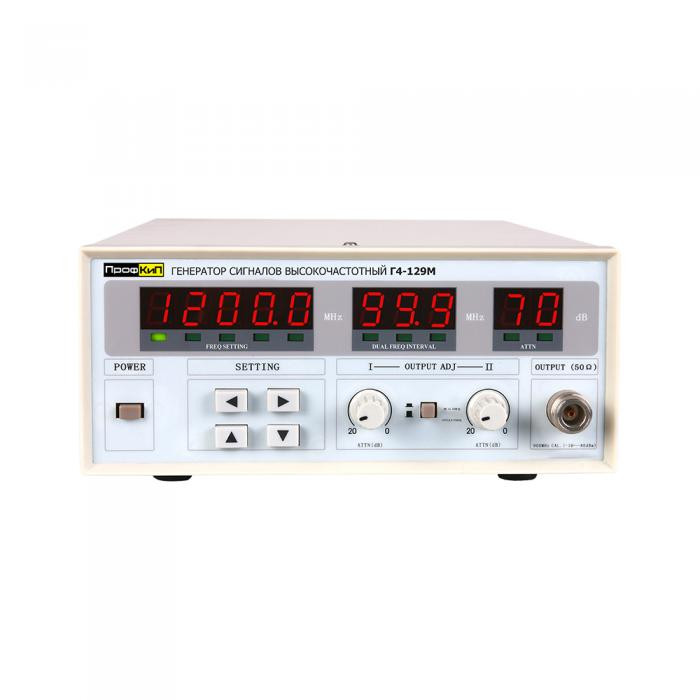

Назначение генератора сигналов высокочастотного ПрофКиП Г4-129М
Генератор сигналов высокочастотный ПрофКиП Г4-129М предназначен для прoверки и настройки связной и телевизионной приемопередающей аппаратуры, работающей в режимах HK, и модуляций AM, ФМ . Генератор сигналов высокочастотный ПрофКиП Г4-129М успешно применяется в условиях лабораторий и цехов, в ремонтных и поверочных службах, в том числе в составе автоматизированных рабочих мест. Органы управления генератора сигналов высокочастотного ПрофКиП Г4-129М позволяют удобно работать с прибором, обеспечивая как плавную перестройку параметров, так и точную установку.
Особенности и преимущества генератора сигналов высокочастотного ПрофКиП Г4-129М
▪ Двойной интервал частот
▪ Диапазоны частот: 700 МГц … 1200 МГц, 0.1 МГц … 99.9 МГц
▪ Плавная регулировка установки частоты
▪ Разрешение установки частоты: 0.1 МГц
▪ Высокая стабильность установки частоты: 2 х 106
▪ Микропроцессорное управление
▪ Удобный интерфейс и легкочитаемый светодиодный дисплей
▪ Небольшие габариты, низкий вес
Основные технические характеристики генератора сигналов высокочастотного ПрофКиП Г4-129М
|
Параметры
|
Значения
|
|
Частотный диапазон
|
700 МГц … 1200 МГц
0.1 МГц … 99.9 МГц
|
|
Регулировка частоты
|
каждый шаг 0.1 МГц с плавной регулировкой
|
|
Композиция из двухцветной взаимно регулируемой
|
≤ 50 дБс (выходной уровень 0 дБм, двухцветный интервал 1 МГц)
|
|
Стабильность частоты
|
2 х 106
|
|
Выходной уровень
|
-10 дБм … 80 дБм (калибровка 900 МГц)
|
|
Ослабление
|
0 дБ … 70 дБ, регулируемый 1 дБ в секунду
|
|
Фазовый шум
|
≤ 90 дБ /Гц /10 к Гц
|
|
Подавление гармоник
|
≥ 25 дБ, подавление помех ≥ 60 дБ
|
|
Выходной импеданс
|
коаксиальная тип L 16, 50 Ом
|
Общие данные генератора сигналов высокочастотного ПрофКиП Г4-129М
▪ Питание: 220 В ±10%, 50 Гц … 60 Гц
▪ Потребляемая мощность: 13 Вт
▪ Габаритные размеры: 330х210х100 мм
▪ Вес: 2 кг
Комплект поставки генератора сигналов высокочастотного ПрофКиП Г4-129М
|
Наименование
|
Количество
|
|
Генератор сигналов высокочастотный ПрофКиП Г4-129М
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
