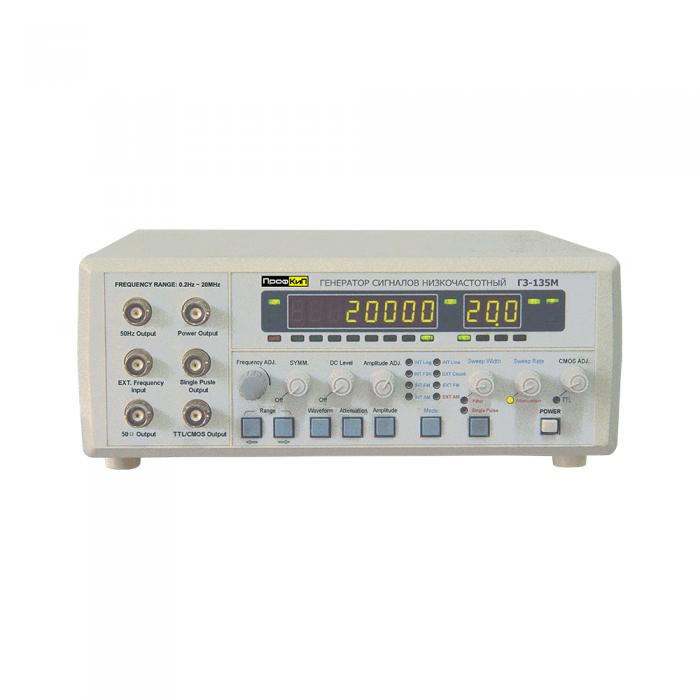

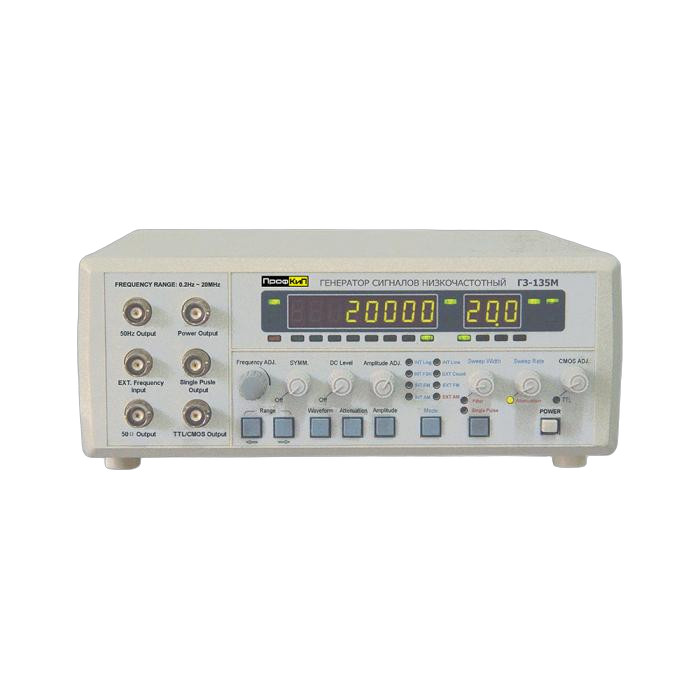

ПрофКиП Г3-135М генератор сигналов низкочастотный (0.2 Гц … 5 МГц)

Цена: 35775 ₽

Гарантия: 12 месяцев

Распродажа остатков.
Назначение генератора сигналов низкочастотного ПрофКиП Г3-135М

Генератор сигналов ПрофКиП Г3-135М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 5 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов ПрофКиП Г3-135М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер. Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств. Для визуального контроля к генератору может быть подключен осциллограф. Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц.


Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-135М

▪ Частотный диапазон: 0.2 Гц … 5 МГц
▪ Форма сигнала: синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП
▪ Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМ и т.д.
▪ Плавная регулировка смещения, симметрии, амплитуды
▪ Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов
▪ Высокая надежность: наработка на отказ > 1000 часов
▪ Полная защита выходной цепи
▪ Индикация амплитуды: среднеквадратичной уровень, пиковое значение
▪ Интерфейс: RS-232

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-135М

Параметры

Значения

Полоса частот выходных сигналов

0.2 Гц … 5 МГц

Форма сигналов

Синусоидальная, прямоугольная, треугольная, пилообразная и т.д.

Выходное сопротивление

50 Ом ±10%

Амплитуда выходного сигнала

10 Впик-пик ±10% (50 Ом)

20 Впик-пик ±10% (1 МОм)

Ступенчатый аттенюатор

0 дБ /20 дБ /40 дБ /60 дБ

Смещение постоянной составляющей

-5 В … +5 В ±10% (50 Ом)

-10 В … +10 В (1 МОм)

Симметрия

20% … 80%

Синусоидальная волна

Коэффициент искажения

10 Гц … 100 кГц ≤ 0.8%

Треугольная волна

Линейность

90%

Прямоугольный сигнал

Длительность фронта /спада

20 нс

TTL (ТТЛ) выход

Уровень

низкий ≤ 0.8 В

высокий ≥ 1.8 В

CMOP (КМОП) выход

Уровень

3 Впик-пик … 15 Впик-пик (регулируемый)

Качание частоты

Режим свипирования

линейное /логарифмическое

Ширина развертки

≥ 1 полному частотному диапазону

Скорость свипирования

10 мс … 5 с ±10%

Амплитудная модуляция

Несущая частота

100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов)

Период входного сигнала

 10 мс … 5 с

Глубина

0% … 100%

Частота модулирующего сигнала

1 кГц

Импеданс входа для внешней АМ

100 кОм ±10%

Входная чувствительность

0 В … 2 В

Частотная модуляция

Девиация

0% … 5%

Частота модулирующего сигнала

1 кГц

Импеданс входа для внешней АМ

100 кОм ±10%

Входная чувствительность

0 В … 2 В

Частотомер

Дисплей

5 разрядов (внутренний)

8 разрядом (внешний)

Частотный диапазон

0.2 Гц … 5 МГц

0.2 Гц … 100 МГц (внешн)

Входной импеданс

500 кОм /30 пФ

Опорный генератор

10 МГц

Точность

точность опорного генератора ± единица

Входной аттенюатор

-20 дБ

Стабильность опорного генератора

5 х 10-5 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-135М

  • Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
  • Габаритные размеры: 240х80х220 мм
  • Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-135М

Наименование

Количество

Генератор сигналов низкочастотный ПрофКиП Г3-135М

1 шт.

Кабель BNC

1 шт.

Кабель с двумя зажимами

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
