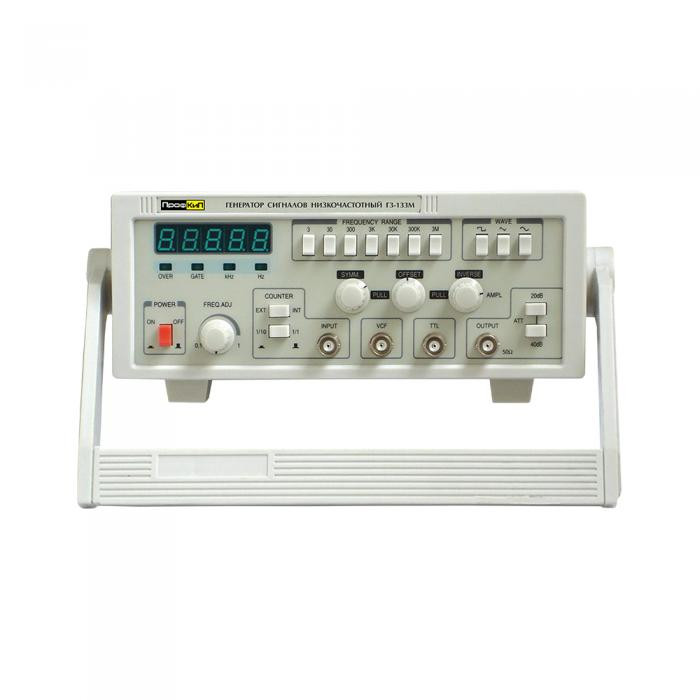

ПрофКиП Г3-133М генератор сигналов низкочастотный (0.06 Гц … 6 МГц)

Цена: 52500 ₽

Гарантия: 12 месяцев

Назначение генератора сигналов низкочастотного ПрофКиП Г3-133М

Генератор сигналов низкочастотный ПрофКиП Г3-133М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.06 Гц до 6 МГц.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-133М

▪ Форма сигнала: синус, меандр, треугольник и др.
▪ Диапазон частот: 0.06 Гц … 6 МГц
▪ Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала)
▪ Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ
▪ Плавное изменение симметрии выходного сигнала
▪ Плавное изменение постоянной составляющей выходного сигнала
▪ VCF вход позволяет реализовать свип-режим или режим ЧМ
▪ Возможность получения пилообразного сигнала и инверсии выходных сигналов

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-133М

Параметры

Значения

Основной выход

Диапазон частот

0.06 Гц … 6 МГц

Форма сигналов

синусоидальный, меандр, треугольник и т.д.

Выходное сопротивление

50 Ом ±10%

Амплитуда выходного сигнала

≥ 20 Впик-пик (без нагрузки)

Ослабление выходного сигнала

0 дБ /20 дБ /40 дБ /60 дБ

Сдвиг по постоянному току

0 В … ±10В регулируемый

Симметрия

10% … 90%

Синусоидальный сигнал

Коэффициент искажения

10 Гц … 100 кГц < 1%

Частотный отклик

0.2 Гц … 100 кГц ≤ ±0.5 дБ

100 кГц … 2 МГц ≤ ±1 дБ

Меандр

Время нарастания и спада

< 100 нс

TTL выход

Время нарастания и спада

≤ 1 мкс

Нижний уровень

≤ 0.4 В

Верхний уровень

≤ 3.5 В

Импеданс

600 Ом

Вход управления частотой напряжением (VCF)

Выходное напряжение

-5 В … 0 В

Полное выходное сопротивление

10 кОм ±10%

Частотомер

Дисплей

5 знаков

Частотный диапазон

1 Гц … 15 МГц

Полное входное сопротивление

≥ 1 МОм /20 пФ

Чувствительность

100 мВ

Разрешение

0.1 Гц /1 Гц /10 Гц /100 Гц

Точность

≤ 0.003% ±1 знач.

Максимально допустимое входное сопротивление

150 В (с аттенюатором)

Входной аттенюатор

0 дБ /20 дБ

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-133М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 310х80х230 мм
▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-133М

Наименование

Количество

Генератор сигналов низкочастотный ПрофКиП Г3-133М

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
