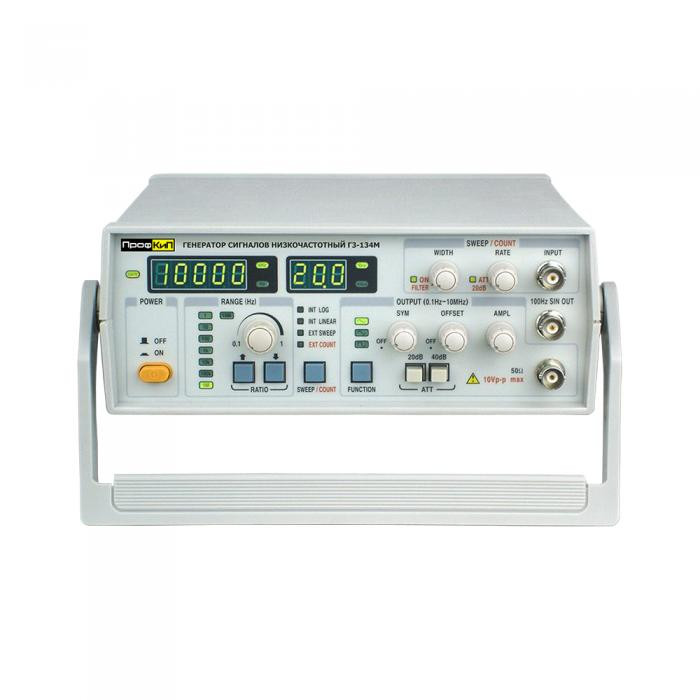

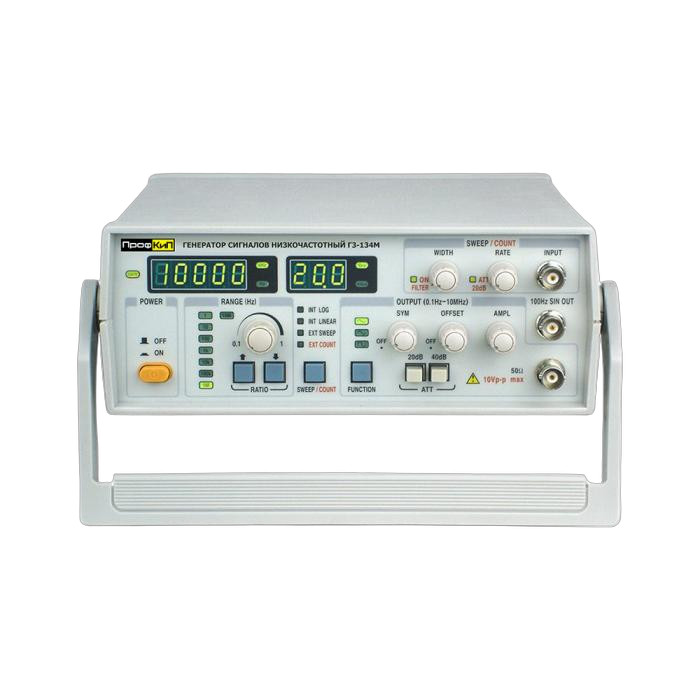

ПрофКиП Г3-134М генератор сигналов низкочастотный (0.1 Гц … 3 МГц)

Цена: 57187.5 ₽

Гарантия: 12 месяцев

Назначение генератора сигналов низкочастотного ПрофКиП Г3-134М

Генератор сигналов низкочастотный ПрофКиП Г3-134М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-134М

▪ Частотный диапазон: 0.1 Гц … 3 МГц
▪ Различные формы сигнала: синусоида, меандр, треугольник и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-134М

Параметры

Значения

Основной выход

Частотный диапазон

0.1 Гц … 3 МГц

Форма сигналов

синусоида, меандр, треугольник и д.т.

Выходное сопротивление

50 Ом

Амплитуда выходного сигнала

10 Впик-пик (50 Ом)

20 Впик-пик ( МОм)

Выходной аттенюатор

0 дБ /20 дБ /40 дБ /60 дБ

Симетрия

20% … 80% или 50%

Синусоидальный сигнал

Коэффициент искажения

≤ 1%

Прямоугольный сигнал

Время нарастания и спада

< 25 нс

TTL выход

Время нарастания и спада

≤ 1 мкс

Нижний уровень

≤ 0.4 В

Верхний уровень

≤ 3.5 В

Импеданс

600 Ом

Частотомер

Частотный диапазон

0.1 Гц … 50 МГц

Полное входное сопротивление

≥ 1 МОм

Чувствительность

100 мВ

Разрешение

0.1 Гц /1 Гц /10 Гц /100 Гц

Точность

≤ 0.003% ±1 знач.

Максимально допустимое напряжение на входе

150 В (с аттенюатором)

Входное затухание

0 дБ /20 дБ

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-134М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 230х80х210 мм
▪ Вес: 1.5 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-134М

Наименование

Количество

Генератор сигналов низкочастотный ПрофКиП Г3-134М

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
