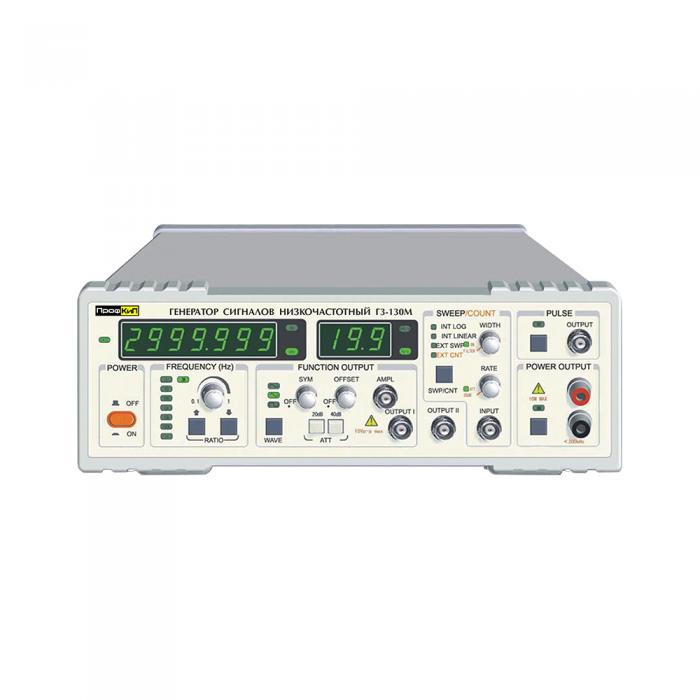

ПрофКиП Г3-130М генератор сигналов низкочастотный (0.1 Гц … 3 МГц)

Цена: 120375 ₽

Гарантия: 12 месяцев

Назначение генератора сигналов низкочастотного ПрофКиП Г3-130М

Генератор сигналов низкочастотный ПрофКиП Г3-130М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 3 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов Г3-130М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-130М

▪ Диапазон частот: 0.1 Гц … 3 МГц

▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др.

▪ Импульсная и частотная модуляция

▪ Плавно регулируемое смещение постоянной составляющей

▪ Защита выхода

▪ Встроенный частотомер

▪ Высокая надежность

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-130М

Параметры

Значения

Выходные параметры

Диапазон частот

0.1 Гц … 3 МГц

Форма сигналов

синус, меандр, треугольник и т.д.

Выходной импеданс

функциональный выход: 50 Ом

TTL /CMOS: 600 Ом

Амплитуда выходного сигнала (функциональный выход)

10 Впик-пик (с нагрузкой 50 Ом)

20 Впик-пик (с нагрузкой 1 МОм)

Выходной аттенюатор

0 дБ /20 дБ /40 дБ /60 дБ

Постоянное смещение

-5 В … +5 В ±10% (50 Ом)

-10 В … +10 В ±10% (1 МОм)

Симметрия

20% … 80% или 50%

Коэффициент искажения

10 Гц … 100 кГц < 1%

Линейность треугольной волны

90%

Время нарастания и спада прямоугольного сигнала

25 нс

TTL уровень выходного сигнала

низкий ≤ 0.8 В

высокий ≥ 1.8 В

CMOS уровень выходного сигнала

3 Впик-пик … 15 Впик-пик регулируемый

Режим развертки

линейный /логарифмический VCF

Выходная мощность

10 Вт(передний фронт прямоугольной волны < 1 мкс)

(5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом)

Частотомер

Разрядность дисплея

7-разрядный

Диапазон частот

0.1 Гц … 50 МГц

Выходной импеданс

500 кОм /30 пФ

Временная развертка

10 МГц

Точность

точность временной развертки ± подсчет

Аттенюатор

-20 дБ

Стабильность

5 х 10^-5 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-130М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц

▪ Габаритные размеры: 285х90х360 мм

▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-130М

Наименование

Количество

Генератор сигналов низкочастотный ПрофКиП Г3-130М

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
