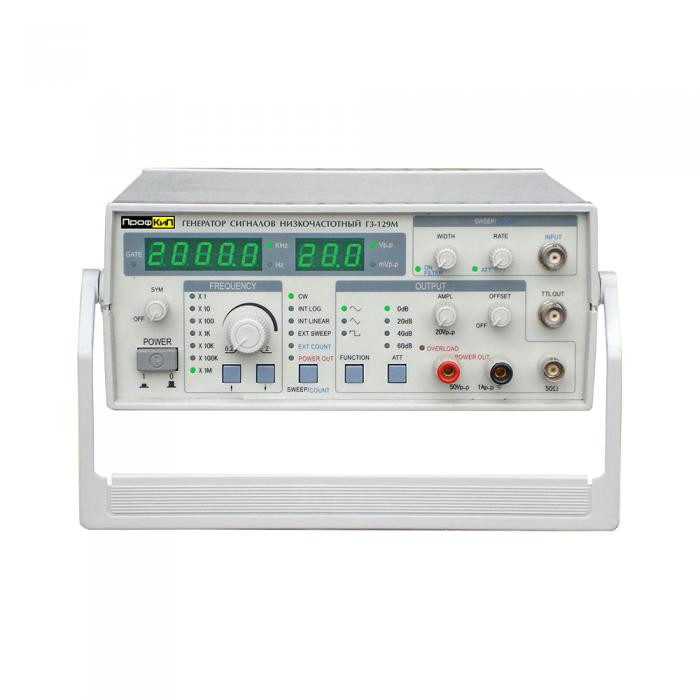

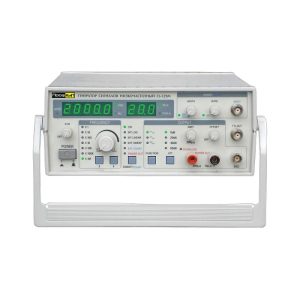

ПрофКиП Г3-129М генератор сигналов низкочастотный (от 0 Гц до 2 МГц)

Цена: 60000 ₽

Гарантия: 12 месяцев

Назначение генератора сигналов низкочастотного ПрофКиП Г3-129М

Генератор сигналов низкочастотный ПрофКиП Г3-129М  предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Генератор сигналов низкочастотный ПрофКиП Г3-129М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-129М

▪ Частотный диапазон от 0Гц до 2 МГц, 7 поддиапазонов
▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-129М

Параметры
Значения
Выходные параметры
Диапазон частот
0 Гц … 2 МГц
Форма сигналов
синус, меандр, треугольник и т.д.
Выходной импеданс
функциональный выход: 50 Ом
TTL /CMOS: 600 Ом
Амплитуда выходного сигнала (функциональный выход)
10 Впик-пик (с нагрузкой 50 Ом)
20 Впик-пик ( с нагрузкой 1 МОм)
Выходной аттенюатор
0 дБ /20 дБ /40 дБ /60 дБ
Постоянное смещение
-5 В … +5 В ±10% (50 Ом)
-10 В … +10 В ±10% (1 МОм)
Симметрия
10% … 90%
Коэффициент искажения
10 Гц … 100 кГц < 1%
Линейность треугольной волны
> 90%
Время нарастания и спада прямоугольного сигнала
≤ 30 нс
TTL уровень выходного сигнала
низкий ≤ 0.8 В
высокий ≥ 1.8 В
CMOS уровень выходного сигнала
 3 Впик-пик … 15 Впик-пик регулируемый
Режим развертки
линейный /логарифмический VCF
Выходная мощность
10 Вт(передний фронт прямоугольной волны < 1 мкс)
(5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом)
Усилитель
Выходная мощность
10 Вт, 4 Ом
Выходная частота
20 Гц … 20 кГц
Частотомер
Разрядность дисплея
3-разрядный
Диапазон частот
0.200 Гц … 2000 кГц
Выходной импеданс
500 кОм /30 пФ
Временная развертка
10 МГц
Точность
точность временной развертки ± подсчет
Аттенюатор
-20 дБ
Стабильность
5 х 10-6 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-129М

▪ Питание: 100 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 230х85х240 мм
▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-129М

Наименование
Количество
Генератор сигналов низкочастотный ПрофКиП Г3-129М
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
