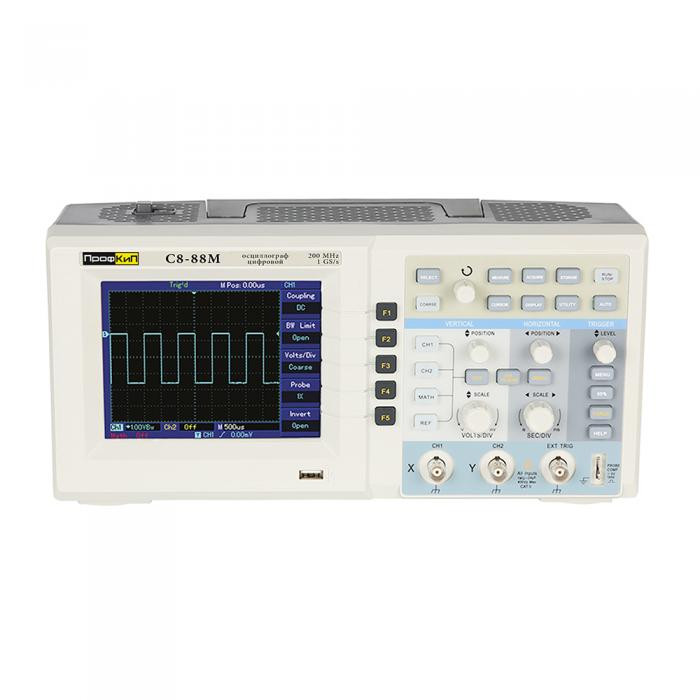

ПрофКиП С8-88М осциллограф цифровой (2 канала, 0 МГц … 200 МГц)

Цена: 0 ₽

Гарантия: 12 месяцев

Назначение осциллографа цифрового ПрофКиП С8-88М

Осциллограф цифровой ПрофКиП С8-88М предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 200 МГц с максимальной частой дискретизации до 1 ГГц. Осциллограф цифровой ПрофКиП С8-88М может применяться для испытаний, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых /цифровых схем, для образовательных целей и т.д.

Особенности и преимущества осциллографа цифрового ПрофКиП С8-88М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 200 МГц
▪ Экран: цветной ЖК-дисплей 14.5 см
▪ Максимальная частота дискретизации: 1000 Мвыб /с
▪ Глубина памяти: 12.5 К
▪ Пиковый детектор
▪ Выход сигнала «годен/не годен»
▪ Возможность сохранения 20 осциллограмм (200 на внешний носитель)
▪ 20 профилей настроек
▪ Создание шаблона допускового контроля
▪ Регистрация в память до 1000 кадров
▪ Функции: сложение, вычитание, умножение, деление, БПФ
▪ USB для сохранения данных на передней панели
▪ USB для дистанционного управления на задней панели
▪ Интерфейс USB 2.0

Основные технические характеристики осциллографа цифрового ПрофКиП С8-88М

Параметры Значения
Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0 МГц … 200 МГц
Коэффициент отклонения (Коткл) 2 мВ /дел … 5 В /дел
Погрешность установки Коткл
±4% (2 мВ /дел)
±3% (5 мВ /дел … 5 В /дел)
Время нарастания не более 1.8 нс
Входной импеданс 1 МОм /27 пФ
Максимальное входное суммарное напряжение 400 В
Связь по входу открытый, закрытый, «земля»
Коэффициент деления 1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (Кразв) 2 нс /дел … 50 с /дел
Погрешность Кразв ±0.2%
Режим работы Основной, окно, Zoom окна,  X-Y
Синхронизация
Источники синхросигнала 1 или 2 канал, внешний, сеть
Режим запуска развертки Автоматический, ждущий, однократный, «стоп»
Виды синхронизации Фронт /срез, длительность, ТВ (с выделением строки), альтернативная (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Максимальная частота дискретизации 1 ГГц
Эквивалентная частота дискретизации 25 ГГц
Интерполяция Sin X/X
Объем памяти на канал 12.5 К (25 К при объединении)
Режим сбора данных Стандартная выборка, усреднение (2 / — /256), пиковый детектор, накопление (1с, 2с, 5с, бесконечность, выкл)
Курсорные измерения
Относительные, абсолютные, режим слежения ΔU, ΔТ, 1 /ΔТ
Автоматические измерения
По вертикали Пик-пик, амплитуда, Umin, Umax, Uhi, Ulo, среднее, выбросы на фронте и на спаде.
По горизонтали Частота, период, время нарастания и спада, +/- длительность импульса, +/-скважность
Встроенный генератор
Форма сигнала меандр
Выходное напряжение 3 В
Частота 1 кГц

Общие данные осциллографа цифрового ПрофКиП С8-88М

▪ Потребляемая мощность: 50 ВА
▪ Интерфейс: USB 2.0
▪ Питание: 100 В … 240 В, 45 Гц … 440 Гц
▪ Габаритные размеры: 320х150х130 мм
▪ Вес: 2.5 кг

Комплект поставки осциллографа цифрового ПрофКиП С8-88М

Наименование Количество
Осциллограф цифровой ПрофКиП С8-88М 1 шт.
Делитель 1:1 /1:10 2 шт.
CD с ПО 1 шт.
ВЧ-кабель 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.
