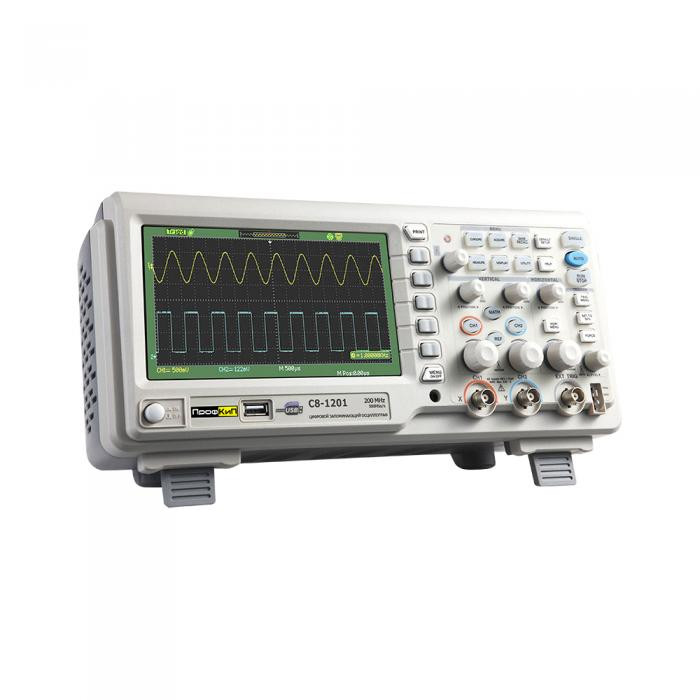

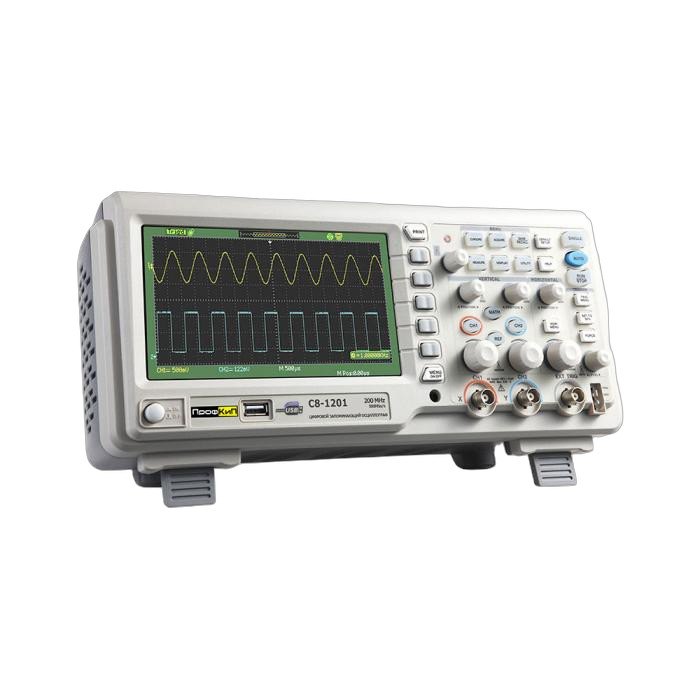

ПрофКиП С8-1201 осциллограф цифровой (2 канала, 0 МГц … 200 МГц)

Цена: 146231.25 ₽

Гарантия: 12 месяцев

Снято с производства.

Назначение осциллографа цифрового ПрофКиП С8-1201

Цифровой осциллограф ПрофКиП С8-1201 — это современный прибор для  решения широкого круга задач по наблюдению и анализу формы сигнала. Для упрощения эксплуатации приборе существуют несколько режимов автоматических измерений. Осциллограф цифровой ПрофКиП С8-1201 имеет цветной ЖКИ экран, меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью и имеют удобное расположение. Режимы работы позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации. Осциллограф цифровой ПрофКиП С8-1201 выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала.. Прибор легко подключается к ПК по интерфейсу USB. Так же предусмотрено подключения внешнего накопителя, для хранения данных. Расширить область применения осциллографа цифрового ПрофКиП С8-1201, используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных  пробников, обеспечив полную развязку прибора с электрическими цепями  (дифференциальный пробник приобретается отдельно). Осциллограф цифровой ПрофКиП С8-1201 может стать хорошим помощником, как в домашней лаборатории, так и на производстве.

Особенности и преимущества осциллографа цифрового ПрофКиП С8-1201

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 200 МГц
▪ Экран: 7 дюймов, цветной TFT (480х234) LCD
▪ Максимальная частота дискретизации: 500 Мвыб /с
▪ Эквивалентная частота дискретизации: 50 Гвыб /с
▪ Глубина памяти: 32К
▪ Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out

Основные технические характеристики осциллографа цифрового ПрофКиП С8-1201

Параметры
Значения
Полоса пропускания
0 МГц … 200 МГц
Количество каналов
2 + 1 внешний канал синхронизации
Максимальная частота дискретизации
500 Мвыб /с (1 канал)
250 Мвыб /с (2 канала)
Эквивалентная частота дискретизации
50 Гвыб /с
Глубина памяти
32 К (1 канал)
Время нарастания
< 1.8 нс
Входной импеданс
1 МОм /17 пФ
Диапазон временной развертки
1 нс /дел … 50 с /дел
сканирование: 100 мс /дел … 50 с /дел
Чувствительность по вертикали
2 мВ /дел … 10 В /дел (шаг 1-2-5)
Разрешение по вертикали
8 бит
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE)
Режим синхронизации
фронт, длина импульса, ТВ-синхронизация, спад, поочередный
Математические операции
сложение, вычитание, умножение, деление, БПФ
Цифровые фильтры
ВЧ, НЧ, полосовой, режекторный
Максимальное входное напряжение
400 В
Сохранение
2 опорных маски, 20 профилей настроек, 10 осциллограмм
Внешние накопители данных
изображение,  данные, осциллограмма, настройки
Язык
русский + 11 дополнительных
Программное обеспечение
дистанционное управление, извлечение данных и анализ формы волны

Общие данные осциллографа цифрового ПрофКиП С8-1201

▪ Экран: 7 дюймов, цветной TFT (480х234) LCD
▪ Интерфейс: USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL)
▪ Питание: 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА
▪ Габаритные размеры: 232х157х135 мм
▪ Вес: 2.5 кг

Комплект поставки осциллографа цифрового ПрофКиП С8-1201

Наименование
Количество
Осциллограф цифровой ПрофКиП С8-1201
1 шт.
Делитель
2 шт.
USB кабель
1 шт.
CD с ПО
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.

Дополнительная комплектация осциллографа цифрового ПрофКиП С8-1201

Наименование
BNC коаксиальный кабель
RS-232 кабель
USB-GPIB адаптер
Мягкая сумка для переноски
