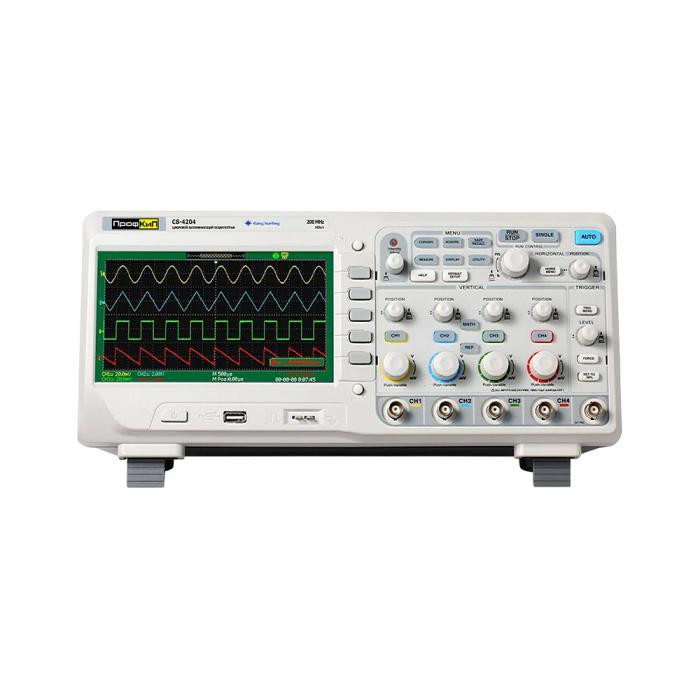

ПрофКиП С8-4204 – это профессиональный цифровой осциллограф с полосой пропускания 200 МГц и 4 каналами. Осциллограф универсальный ПрофКиП С8-4204 с разрешением дисплея 18х8 делений обеспечивает наблюдение сигнала на широком поле, отображая большее количество периодов сигнала, отличается совершенной платформой, обеспечивающей максимальную производительность, и делая работу с прибором удобной и комфортной. Частота дискретизации составляет 2 Гвыб /с. Осциллограф цифровой ПрофКиП С8-4204 – это универсальное решение, при необходимости проводить весь спектр измерений на самом современном уровне. Исследование фронтов, математическая обработка и анализ спектра обеспечивается наилучшим образом. Осциллограф универсальный ПрофКиП С8-4204 может быть рекомендованы научным и производственным учреждениям, сервисным службам в самых различных отраслях промышленности.
Особенности и преимущества осциллографа цифрового ПрофКиП С8-4204
▪ Количество каналов: 4
▪ Полоса пропускания: 0 МГц … 200 МГц
▪ Экран: 7 дюймов, цветной TFT (480х234) LCD
▪ Максимальная частота дискретизации: 2 Гвыб /с
▪ Эквивалентная частота дискретизации: 50 Гвыб /с
▪ Глубина памяти: 24 К
▪ Интерфейс: Double USB-Host, USB-Device, LAN, PASS /FALL out
Основные технические характеристики осциллографа цифрового ПрофКиП С8-4204
Параметры
Значения
Полоса пропускания
0 МГц … 200 МГц
Количество каналов
4 + 1 внешний канал синхронизации
Максимальная частота дискретизации
2 Гвыб /с
1 Гвыб /с (каждый канал)
Эквивалентная частота дискретизации
50 Гвыб /с
Глубина памяти
24 К
12 К (каждый канал)
Время нарастания
< 1.7 нс
Входной импеданс
1 МОм /13 пФ, 50 Ом
Диапазон временной развертки
2.5 нс /дел … 50 с /дел
сканирование: 100 мс /дел … 50 с /дел
Чувствительность по вертикали
2 мВ /дел … 5 В /дел
Разрешение по вертикали
8 бит
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), канал 3 (CH3), канал (CH4), внешний (EXT), EXT/5, сеть (LINE)
Режим синхронизации
фронт, длина импульса, ТВ-синхронизация, спад, поочередный
