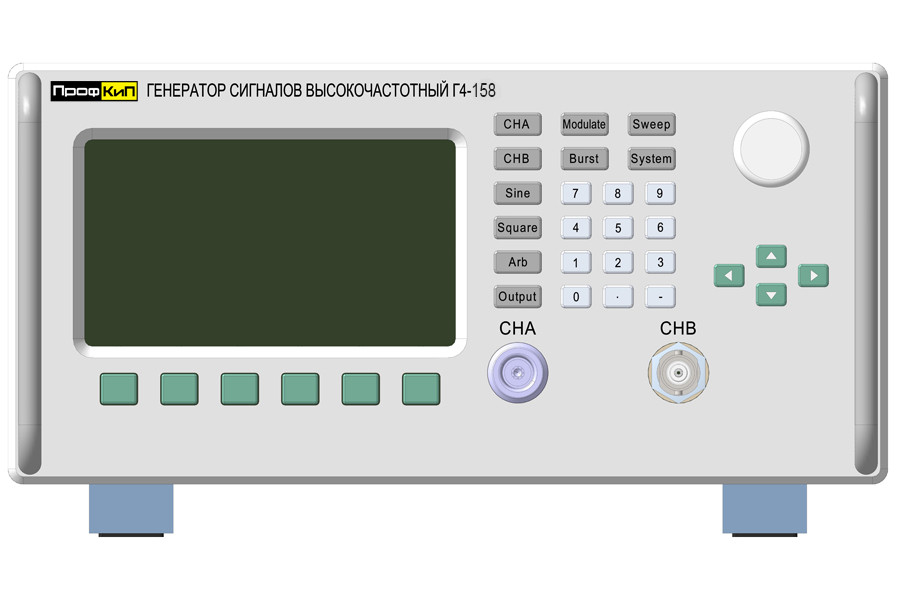

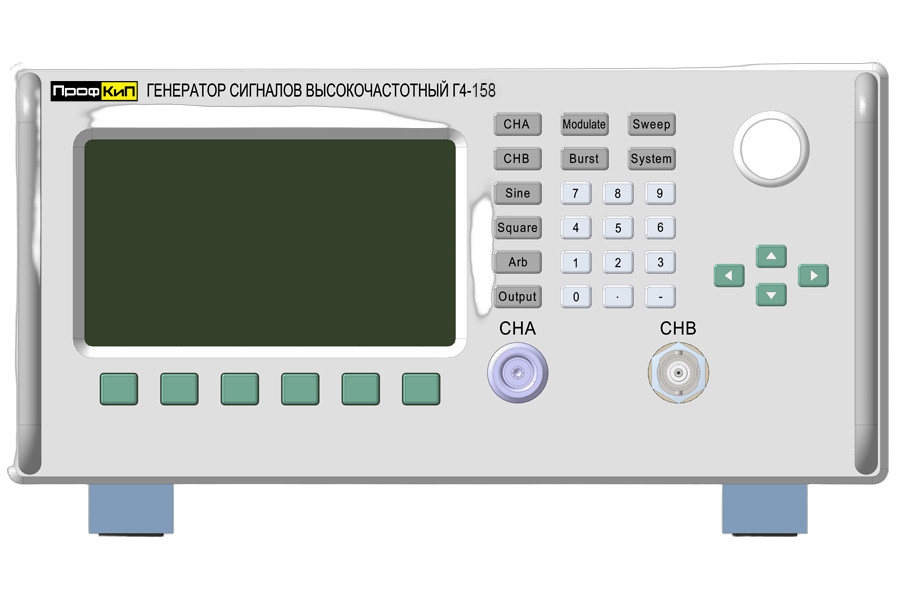

Наименование характеристики |
Значение |
Диапазон частот |
1 мкГц…200 МГц |
Форма выходного сигнала |
Синусоидальная, прямоугольная. |
Номинальное сопротивление нагрузки |
50 Ом/1 Мом |
(выбирается пользователем) |
Относительная погрешность установки частоты (периода) |
|
– в диапазоне частот менее 1 кГц |
≤ ±5·10-5 |
– в диапазоне частот от 1 кГц до верхнего предела частоты соответствующей модели |
≤ ±1·10-6 |
Характеристики синусоидального сигнала |
Диапазон частот |
1 мкГц…200 МГц |
Уровень высших гармоник по отношению к первой при уровне выходного сигнала не более +10 дБм |
|
– для частот ≤ 80 МГц |
< -30 дБ |
– для частот более 80 МГц |
< -35 дБ |
Диапазон регулировки выходного уровня |
-120…+13 дБм |
Пределы допускаемой абсолютной погрешности установки опорного уровня 0 дБм на нагрузке 50 Ом |
±1,0 дБ |
Характеристики сигнала прямоугольной формы |
Диапазон частот |
1 мкГц…20 МГц |
Длительность фронта и среза не более: |
20 нс |
Выброс на вершине импульса на нагрузке 50 Ом не более: |
5% |
Диапазон установки амплитуды импульсов |
1 мВ…2,8 В |
Предел допускаемой относительной погрешности установки амплитуды импульсов |
±10% |
Характеристики в режимах модуляции |
Виды модуляции |
Амплитудная, частотная, частотная цифровая манипуляция, фазовая цифровая манипуляция, пакетная модуляция, режим качания частоты. |
Источник модуляции |
Внутренний, внешний. |
Параметры амплитудной модуляции (АМ) |
Форма несущей |
Синус, прямоугольная. |
Форма сигнала модуляции |
Синус, прямоугольная, треугольная. |
Частота модуляции |
1 мкГц…20 кГц |
Глубина модуляции % при уровне выходного сигнала ≤4 дБм |
|
– при частоте несущей ≤80 МГц |
1…120 |
– при частоте несущей более 80 МГц |
1…80 |
Абсолютная погрешность установки глубины модуляции 5…80% при модуляции синусоидальным сигналом |
±(0,1Муст)%, где Муст – установленная глубина модуляции |
в диапазоне модулирующих частот 100 Гц…20 кГц |
Параметры частотной модуляции (FМ) |
Форма несущей |
Синус, прямоугольная. |
Форма сигнала модуляции |
Синус, прямоугольная, треугольная. |
Частота модуляции |
|
– при частоте несущей ≤80 МГц |
1 мкГц…20 кГц |
– при частоте несущей более 80 МГц |
1 мкГц…1 кГц |
Девиация |
|
– при частоте несущей ≤80 МГц |
0…Fнес/2, где Fнес – частота несущей |
– при частоте несущей более 80 МГц |
0…100 кГц |
Абсолютная допустимая погрешность установки девиации при модуляции синусоидальным сигналом в диапазоне модулирующих частот |
±0, 1Fд, где Fд – установленное значение девиации |
100 Гц…20 кГц |
Параметры цифровой частотной манипуляции (FSK) |
Форма несущей |
Синус. |
Максимальная частота несущей при наличии сигнала манипуляции |
80 МГц |
Скачок (изменение) частоты в импульсе |
1 мкГц…80 МГц |
Частота импульсов манипуляции |
1 мкГц…10 кГц |
Параметры цифровой фазовой манипуляции (PSK) |
Форма несущей |
Синус. |
Скачок (изменение) фазы в импульсе |
0…360° |
Частота импульсов манипуляции |
1 мкГц…10 кГц |
Параметры в режиме генератора качающейся частоты |
Режим запуска |
Внутренний, внешний, ручной; |
Режим качания |
Линейный, логарифмический; |
Форма несущей |
Синус, прямоугольная. |
Частота несущей |
|
– для сигнала синусоидальной формы |
1 мкГц…80 МГц |
– для сигнала прямоугольной формы |
1 мкГц…20 МГц |
Время перестройки частоты |
|
– для линейной перестройки |
0,001…800 с |
– для логарифмической перестройки |
0,1…80 с |
Параметры в режиме пакетной модуляции (Bust) |
Режим запуска |
Внутренний, внешний, ручной; |
Форма несущей |
Синус, прямоугольная |
Частота несущей |
|
– для сигнала синусоидальной формы |
1 мкГц…80 МГц |
– для сигнала прямоугольной формы |
1 мкГц…20 МГц |
Количество периодов несущей в пакете |
1…104 с дискретностью 1 |
Период следования пакетов |
1 мс…800 с с дискретностью 1 мс |
Начальная фаза несущей в пакете |
0…360° |
Характеристики генератора по дополнительному каналу «В» |
Номинальное сопротивление нагрузки |
50 Ом/1 Мом |
(выбирается пользователем) |
Форма выходного сигнала |
Синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение. |
Диапазон установки длительности импульсов для сигнала прямоугольной формы |
1…99% от периода |
Длительность фронта и среза прямоугольных импульсов не более |
50 нс |
Диапазон установки симметричности сигнала треугольной формы |
0,1…99,9% |
Максимальное постоянное напряжения смещения |
|
– на нагрузке 50 Ом |
±5 В |
– на нагрузке 1 МОм |
±10 В |
Характеристики генератора по выходу TTL |
Форма выходного сигнала |
Прямоугольная с уровнем TTL |
Диапазон частот |
1 мкГц…40 МГц |
Амплитуда импульсов на нагрузке 50 Ом |
2…5 В |
Параметры сети питания |
Напряжение сети |
Переменное 100…240 В |
Частота |
47…63 Гц |
Максимальная потребляемая мощность |
30 ВА |
Нормальные условия эксплуатации |
Температура окружающей среды |
23±5°С |
Относительная влажность не более |
80% |
Рабочие условия эксплуатации |
Температура окружающей среды |
10…40°С |
Относительная влажность не более |
80% |
Габаритные размеры (Ш х В х Д) мм |
|
Масса не более |
|
