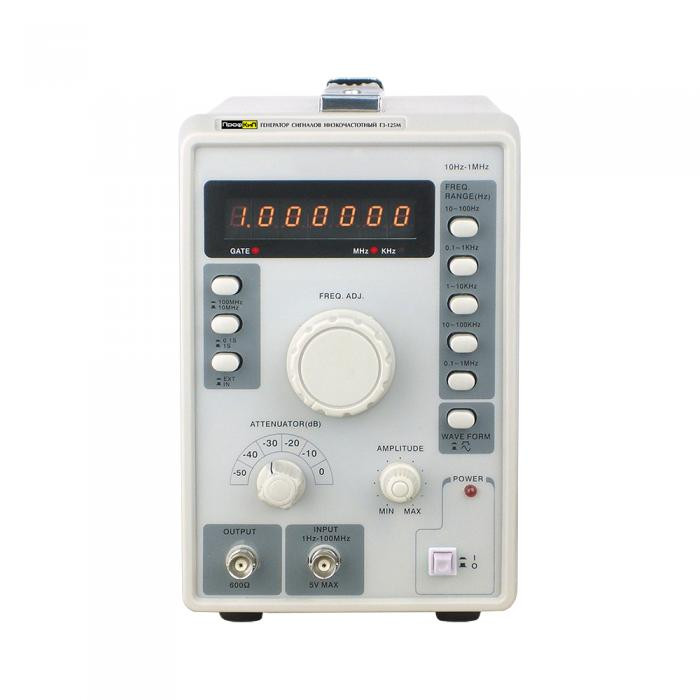

Назначение генератора сигналов низкочастотного ПрофКиП Г3-125М
Генератор сигналов низкочастотный ПрофКиП Г3-125М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПрофКиП Г3-125М может осуществляться внешними сигналами в независимости от их формы.
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-125М
▪ Диапазон частот: 10 Гц … 1 МГц
▪ 6-ступенчатый выходной аттенюатор
▪ Функция внешней синхронизации
▪ Формы сигнала: синусоида, меандр
▪ Встроенный 7-разрядный частотомер
▪ Простота использования
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-125М
Параметры
|
Значения
|
Синусоидальная волна
|
Диапазон частот
|
10 Гц … 1 МГц, 5 диапазонов
10 Гц … 10 кГц (прямоугольная волна)
|
Индикатор частоты
|
7-разрядный цифровой дисплей
|
Точность
|
±0.1%
|
Выходное напряжение
|
10 Впик-пик (с нагрузкой 600 Ом)
|
Частотный отклик
|
10 МГц … 1 МГц, ±1.5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц)
|
Коэффициент искажения
|
≤ 0.2%
|
Прямоугольная волна
|
Выходное напряжение
|
30 Впик-пик
|
Время нарастания и спада
|
≤ 200 нс
|
Коэффициент заполнения
|
50% ±5% при 1 кГц
|
Внешняя синхронизация
|
Полоса синхронизации
|
±1% /В
|
Максимально допустимое входное напряжение
|
15 В
|
Входной импеданс
|
150 кОм
|
Частотомер
|
Частотный диапазон
|
1 Гц … 100 МГц
|
Выходные характеристики
|
Импеданс
|
600 Ом
|
Выходной аттенюатор
|
0 дБ, — 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ
6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)
|
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-125М
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 130х200х280 мм
▪ Вес: 2.5 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-125М
Наименование
|
Количество
|
Генератор сигналов низкочастотный ПрофКиП Г3-125М
|
1 шт.
|
Кабель питания
|
1 шт.
|
Руководство по эксплуатации
|
1 шт.
|
