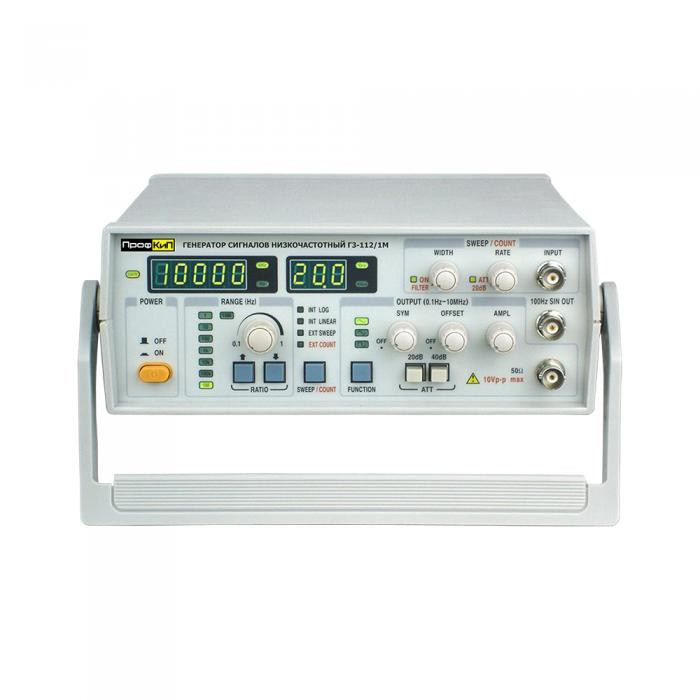

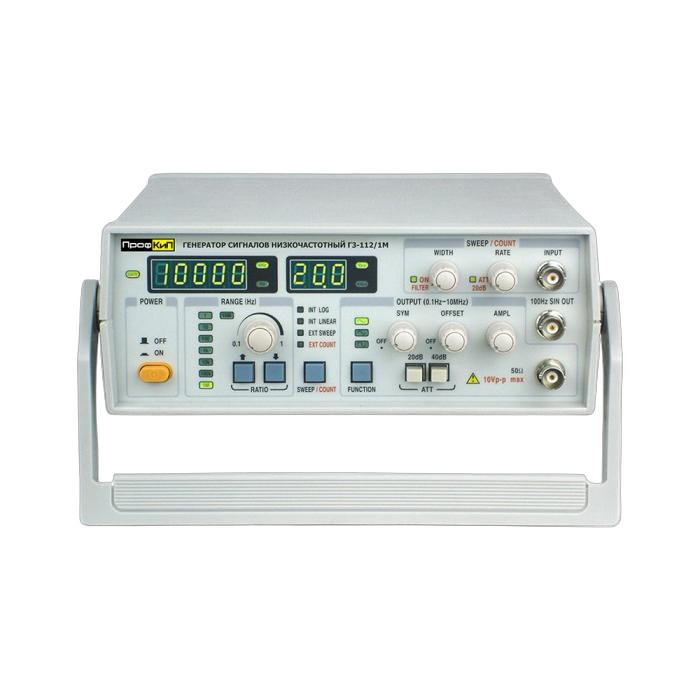

Назначение генератора сигналов низкочастотного ПрофКиП Г3-112/1М
Генератор сигналов низкочастотный ПрофКиП Г3-112/1М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-112/1М
▪ Частотный диапазон: 0.1 Гц … 10 МГц
▪ Различные формы сигнала: синусоида, меандр, треугольник и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-112/1М
| Параметры | Значения |
| Основной выход | |
| Частотный диапазон | 0.1 Гц … 10 МГц |
| Форма сигналов | синусоида, меандр, треугольник и д.т. |
| Выходное сопротивление | 50 Ом |
| Амплитуда выходного сигнала | 10 Впик-пик (50 Ом) 20 Впик-пик ( МОм) |
| Выходной аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Симетрия | 20% … 80% или 50% |
| Синусоидальный сигнал | |
| Коэффициент искажения | ≤ 1% |
| Прямоугольный сигнал | |
| Время нарастания и спада | < 25 нс |
| TTL выход | |
| Время нарастания и спада | ≤ 1 мкс |
| Нижний уровень | ≤ 0.4 В |
| Верхний уровень | ≤ 3.5 В |
| Импеданс | 600 Ом |
| Частотомер | |
| Частотный диапазон | 0.1 Гц … 50 МГц |
| Полное входное сопротивление | ≥ 1 МОм |
| Чувствительность | 100 мВ |
| Разрешение | 0.1 Гц /1 Гц /10 Гц /100 Гц |
| Точность | ≤ 0.003% ±1 знач. |
| Максимально допустимое напряжение на входе | 150 В (с аттенюатором) |
| Входное затухание | 0 дБ /20 дБ |
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-112/1М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 230х80х210 мм
▪ Вес: 1.5 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-112/1М
| Наименование | Количество |
| Генератор сигналов низкочастотный ПрофКиП Г3-112/1М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
