Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 94413-25
Действителен до: 23 января, 2030
Технические условия: ПРШН.411728.026-2024

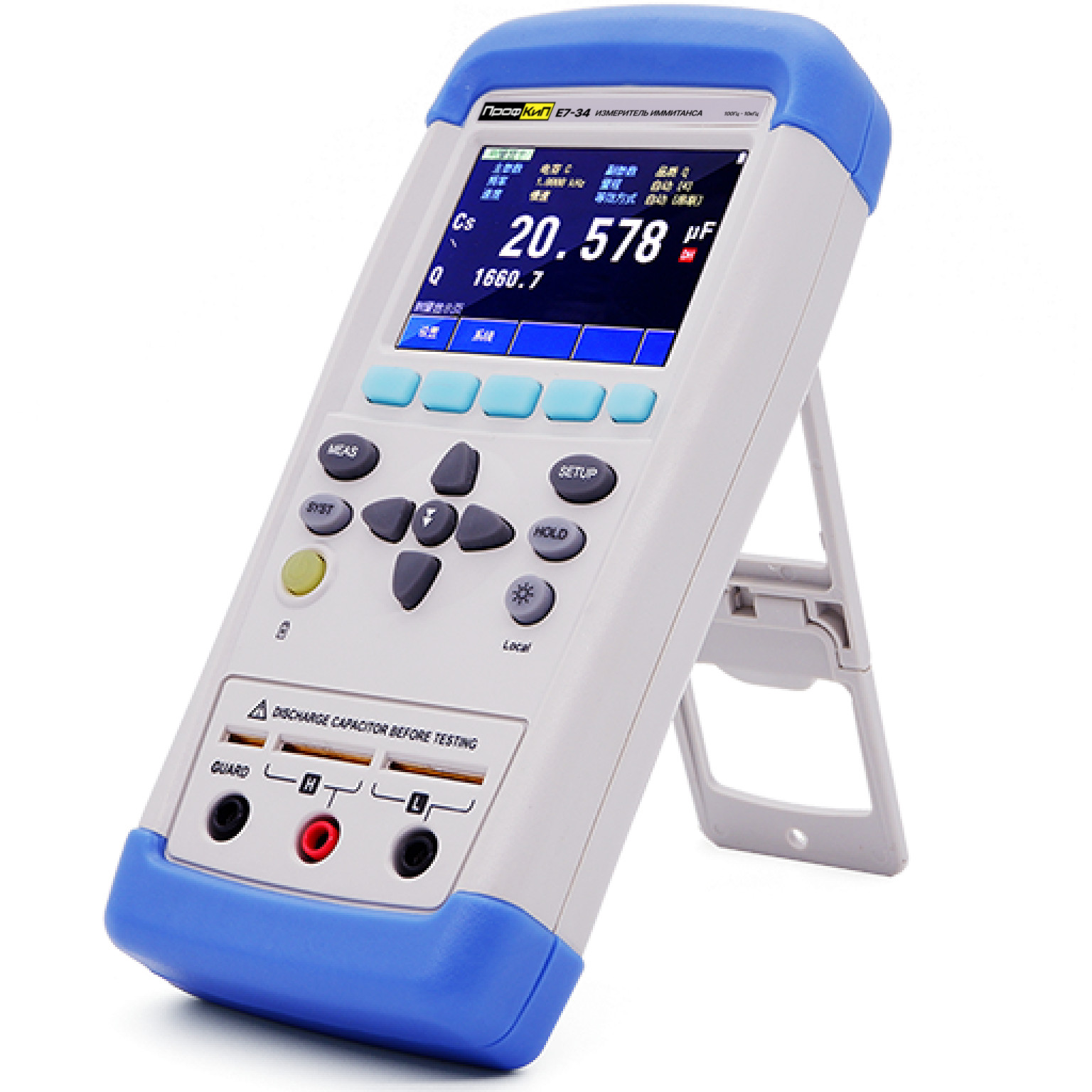

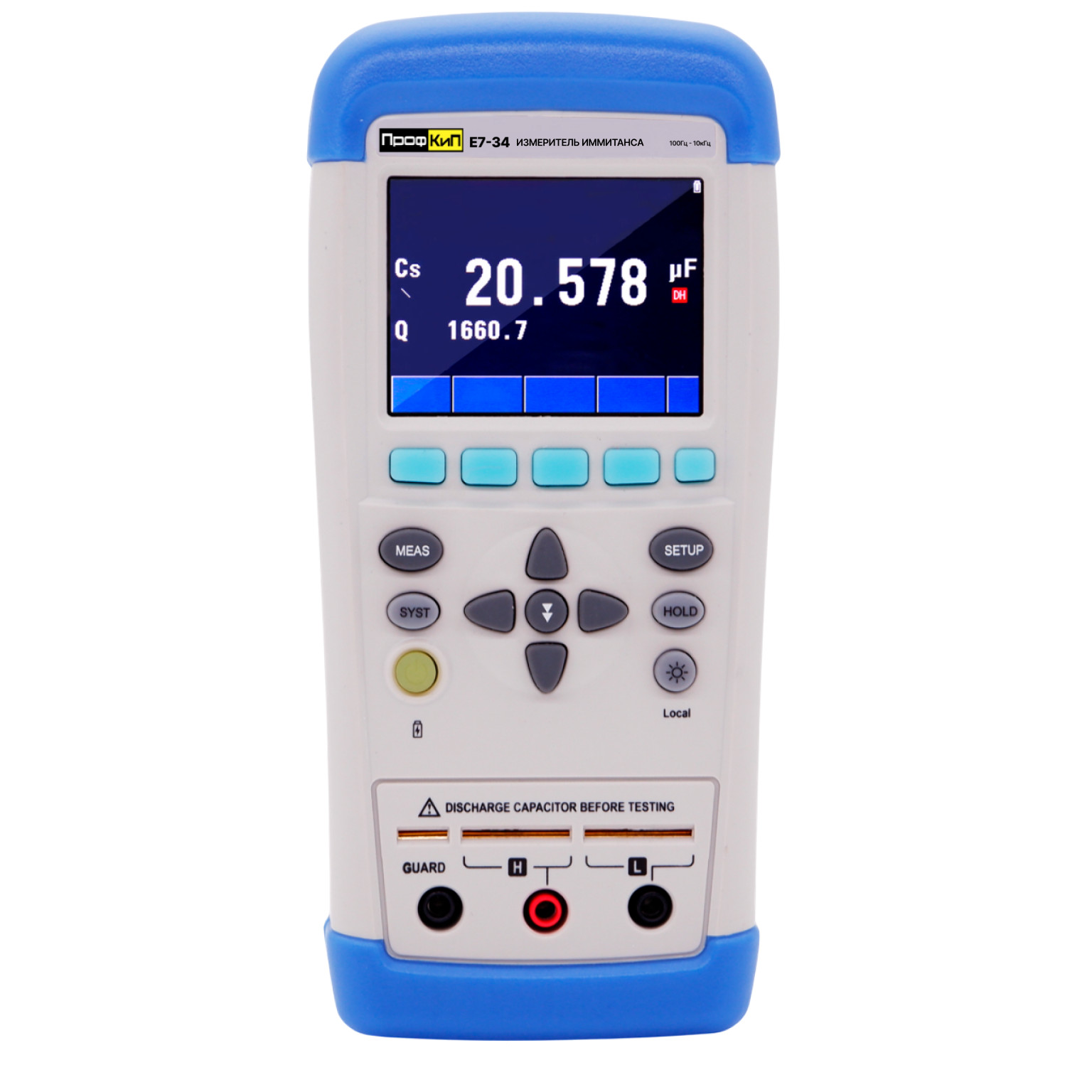

| Назначение измерителя иммитанса портативного ПрофКиП Е7-34 | ||
| Измерители иммитанса портативные прецизионные ПрофКиП Е7-34 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Портативные цифровые измерители иммитанса ПрофКиП Е7-34 имеют управление с помощью 32-битового микропроцессора ARM, конструкцию со сверхнизким электропотреблением, цветной жидкокристаллический дисплей, два варианта управления с помощью клавиатуры и сенсорного экрана. Питание от литиевого аккумулятора, USB-соединение. Наилучшая конфигурация измерителя иммитанса на сегодняшний день. Отличные характеристики лабораторного прибора в сочетании с компактностью портативного. | ||
| Особенности измерителя иммитанса портативного ПрофКиП Е7-34 | ||
| • Максимальная частота тестового сигнала: 100 кГц • Базовая погрешность: 0,2% • Сверхнизкое энергопотребление • Высокопроизводительный 32-разрядный микропроцессор • Цветной ЖК-дисплей • Хранение данных • Программное обеспечение • Современный дизайн • Автоматическое отключение питания |
||
Метрологические характеристики измерителя иммитанса портативного ПрофКиП Е7-34
| Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-34 | ||
| Частота испытательного сигнала | Верхний предел поддиапазона измерений | Пределы допускаемой абсолютной погрешности измерений |
| 100, 120 Гц | 20 мФ | ±(0,05·Сх+0,005) мФ |
| 5 мФ | ±(0,015·Сх+0,0003) мФ | |
| 500 мкФ | ±(0,015·Сх+0,02) мкФ | |
| 50 мкФ | ±(0,01·Сх+0,002) мкФ | |
| 5 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 500 нФ | ±(0,002·Сх+0,02) нФ | |
| 50 нФ | ±(0,003·Сх+0,003) нФ | |
| 5 нФ | ±(0,012·Сх+0,0005) нФ | |
| 1 кГц | 1 мФ | ±(0,02·Сх+0,0005) мФ |
| 500 мкФ | ±(0,015·Сх+0,03) мкФ | |
| 50 мкФ | ±(0,01·Сх+0,002) мкФ | |
| 5 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 500 нФ | ±(0,002·Сх+0,02) нФ | |
| 50 нФ | ±(0,002·Сх+0,002) нФ | |
| 5 нФ | ±(0,003·Сх+0,0003) нФ | |
| 500 пФ | ±(0,012·Сх+0,5) пФ | |
| 10 кГц | 100 мкФ | ±(0,03·Сх+0,05) мкФ |
| 50 мкФ | ±(0,01·Сх+0,003) мкФ | |
| 5 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 500 нФ | ±(0,002·Сх+0,02) нФ | |
| 50 нФ | ±(0,002·Сх+0,002) нФ | |
| 5 нФ | ±(0,002·Сх+0,0002) нФ | |
| 500 пФ | ±(0,003·Сх+0,03) пФ | |
| 50 пФ | ±(0,012·Сх+0,005) пФ | |
| 100 кГц | 10 мкФ | ±(0,06·Сх+0,020) мкФ |
| 5 мкФ | ±(0,03·Сх+0,0010) мкФ | |
| 500 нФ | ±(0,008·Сх+0,05) нФ | |
| 50 нФ | ±(0,005·Сх+0,002) нФ | |
| 5 нФ | ±(0,005·Сх+0,0002) нФ | |
| 500 пФ | ±(0,008·Сх+0,02) пФ | |
| 50 пФ | ±(0,0120·Сх+0,005) пФ | |
| 5 пФ | ±(0,03·Сх+0,0010) пФ | |
| Сх – измеренное значение электрической емкости | ||
| Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-34 | ||
| 100, 120 Гц | 1000 Гн | ±(0,01·Lх+0,3) Гн |
| 500 Гн | ±(0,003·Lх+0,02) Гн | |
| 50 Гн | ±(0,002·Lх+0,002) Гн | |
| 5 Гн | ±(0,002·Lх+0,0002) Гн | |
| 500 мГн | ±(0,002·Lх+0,02) мГн | |
| 50 мГн | ±(0,003·Lх+0,003) мГн | |
| 5 мГн | ±(0,014·Lх+0,0005) мГн | |
| 1 кГц | 100 Гн | ±(0,01·Lх+0,03) Гн |
| 50 Гн | ±(0,003·Lх+0,002) Гн | |
| 5 Гн | ±(0,002·Lх+0,0002) Гн | |
| 500 мГн | ±(0,002·Lх+0,02) мГн | |
| 50 мГн | ±(0,002·Lх+0,002) мГн | |
| 5 мГн | ±(0,004·Lх+0,0003) мГн | |
| 500 мкГн | ±(0,014·Lх+0,5) мкГн | |
| 10 кГц | 1000 мГн | ±(0,008·Lх+0,3) мГн |
| 500 мГн | ±(0,002·Lх+0,02) мГн | |
| 50 мГн | ±(0,002·Lх+0,002) мГн | |
| 5 мГн | ±(0,002·Lх+0,0002) мГн | |
| 500 мкГн | ±(0,004·Lх+0,03) мкГн | |
| 50 мкГн | ±(0,014·Lх+0,005) мкГн | |
| 100 кГц | 100 мГн | ±(0,012·Lх+0,05) мГн |
| 50 мГн | ±(0,008·Lх+0,002) мГн | |
| 5 мГн | ±(0,005·Lх+0,0002) мГн | |
| 500 мкГн | ±(0,005·Lх+0,02) мкГн | |
| 50 мкГн | ±(0,008·Lх+0,005) мкГн | |
| 5 мкГн | ±(0,025·Lх+0,0010) мкГн | |
| Lх – измеренное значение индуктивности | ||
| Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-34 | ||
| 100, 120 Гц, 1 кГц, 10 кГц |
10 МОм | ±(0,03·Rх+0,005) МОм |
| 5 МОм | ±(0,012·Rх+0,0003) МОм | |
| 500 кОм | ±(0,003·Rх+0,03) кОм | |
| 50 кОм | ±(0,002·Rх+0,002) кОм | |
| 5 кОм | ±(0,002·Rх+0,0002) кОм | |
| 500 Ом | ±(0,002·Rх+0,02) Ом | |
| 50 Ом | ±(0,003·Rх+0,003) Ом | |
| 5 Ом | ±(0,01·Rх+0,0003) Ом | |
| 0,5 Ом | ±(0,03·Rх+0,0003) Ом | |
| 100 кГц | 10 МОм | ±(0,08·Rх+0,020) МОм |
| 5 МОм | ±(0,03·Rх+0,0010) МОм | |
| 500 кОм | ±(0,012·Rх+0,05) кОм | |
| 50 кОм | ±(0,008·Rх+0,002) кОм | |
| 5 кОм | ±(0,005·Rх+0,0002) кОм | |
| 500 Ом | ±(0,005·Rх+0,02) Ом | |
| 50 Ом | ±(0,008·Rх+0,005) Ом | |
| 5 Ом | ±(0,025·Rх+0,0010) Ом | |
| 0,5 Ом | ±(0,06·Rх+0,0020) Ом | |
| Rх – измеренное значение электрического сопротивления переменного тока | ||
| Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-34 | ||
| Наименование характеристики | Значение | |
| Напряжение питания, В: | 7,4 | |
| Нормальные условия измерений: | ||
| — температура окружающей среды, °С | от +18 до +28 | |
| — относительная влажность, %, не более | 75 | |
| Условия эксплуатации: | ||
| — температура окружающей среды, °С | от 0 до +40 | |
| — относительная влажность при +40 °C, %, не более | 76 | |
| Габаритные размеры (длина × ширина × высота), мм, не более: | 195 × 90 × 41 | |
| Масса, кг, не более: | 0,35 | |
| Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-34 | ||
| Измеритель иммитанса портативный ПрофКиП Е7-34 | 1шт | |
| 5-ти проводной измерительный кабель с зажимами Кельвина | 1шт | |
| Пинцет-адаптер для SMD компонентов | 1шт | |
| Сетевой адаптер DC 9 В | 1шт | |
| Аккумулятор типа ATL805, Li-ION | 1шт | |
| Кабель USB | 1шт | |
| Руководство по эксплуатации | 1экз | |
