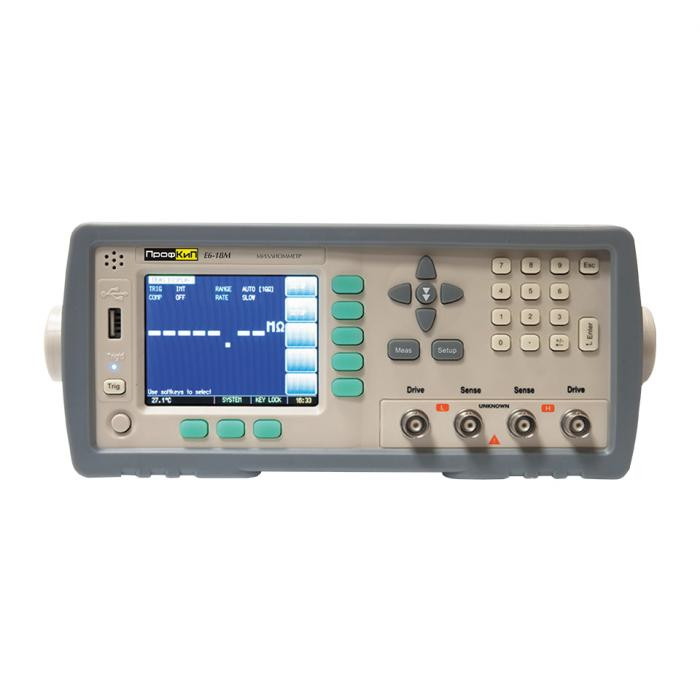

Назначение миллиомметра ПрофКиП Е6-18/1М
Миллиомметр ПрофКиП Е6-18/1М предназначен для измерения малых электрических сопротивлений, а также для отбраковки (отбора) элементов сопротивления – резисторов и пр. на предприятиях, в производственных цехах и лабораториях, по заранее заданному порогу сопротивления. Миллиомметр ПрофКиП Е6-18/1М позволяют осуществлять запись результатов измерения на внешний USB носитель. Прибор может осуществлять работу в режиме внешнего запуска измерений и выдачи результатов компарирования на внешний интерфейсный разъём. Результаты измерений и режимы работы отображаются на многофункциональном LCD дисплее. Прибор имеет 7 диапазонов измерения (в автоматическом и ручном режиме), позволяющим производить измерение сопротивлений в диапазоне 0.1 мОм … 30 кОм. Прибор может работать в режиме сравнения результатов измерения с заданным оператором пороговым уровнем, и выводить результаты сравнения на дисплей и на внешний интерфейсный разъём, расположенный на задней панели прибора. Миллиомметр удовлетворяет требованиям ГОСТ 22261-94, а по условиям эксплуатации соответствует требованиям группе 1.1 УХЛ ГОСТ РВ 20.39.
Особенности и преимущества миллиомметра ПрофКиП Е6-18/1М
▪ Диапазон измерения: 0.1 мОм … 30 кОм
▪ Базовая погрешность: 0.2%
▪ Автоматический и ручной выбор пределов измерения
▪ Работа в режиме компаратора
▪ Программная коррекция результатов измерения с учетом температуры окружающей среды
▪ Запись результатов на внешний USB-накопитель
Технические характеристики миллиомметра ПрофКиП Е6-18/1М при измерении сопротивления постоянного тока с малой скоростью измерений (Slow)
|
Диапазон
|
Предел измерения
|
Допустимая погрешность измерений
|
|
00
|
0.1 мОм … 30 мОм
|
0.2% ±3 емр
|
|
01
|
30 мОм … 300 мОм
|
0.1% ±3 емр
|
|
02
|
0.3 Ом … 3 Ом
|
0.1% ±3 емр
|
|
03
|
3 Ом … 30 Ом
|
0.1% ±3 емр
|
|
04
|
30 Ом … 300 Ом
|
0.1% ±3 емр
|
|
05
|
0.3 кОм … 3 кОм
|
0.1% ±3 емр
|
|
06
|
3 кОм … 30 кОм
|
0.2% ±3 емр
|
Технические характеристики миллиомметра ПрофКиП Е6-18/1М при измерении сопротивления постоянного тока с малой скоростью измерений (Medium)
|
Диапазон
|
Предел измерения
|
Допустимая погрешность измерений
|
|
00
|
0.1 мОм … 30 мОм
|
0.3% ±5 емр
|
|
01
|
30 мОм … 300 мОм
|
0.2% ±3 емр
|
|
02
|
0.3 Ом … 3 Ом
|
0.2% ±3 емр
|
|
03
|
3 Ом … 30 Ом
|
0.2% ±3 емр
|
|
04
|
30 Ом … 300 Ом
|
0.2% ±3 емр
|
|
05
|
0.3 кОм … 3 кОм
|
0.2% ±3 емр
|
|
06
|
3 кОм … 30 кОм
|
0.3% ±3 емр
|
Общие данные миллиомметра ПрофКиП Е6-18/1М
- Питание: 220 В ±22В частотой 50 Гц ±0.5 Гц
- Рабочие условия эксплуатации: температура 15°С … 35°С, влажность 80%
- Нормальные условия эксплуатации: температура 20°С ±5°С, влажность 65% ±15%
- Время установления рабочего режима: 15 мин
- Непрерывная работа в рабочих условиях в течение: не менее 12 ч
- Потребляемая мощность: не более 20 ВА
- Габаритные размеры: 264х107х350 мм
Комплект поставки миллиомметра ПрофКиП Е6-18/1М
|
Наименование
|
Количество
|
|
Миллиомметр ПрофКиП Е6-18/1М
|
1 шт.
|
|
Кабель измерительный с присоединительной колодкой
|
1 шт.
|
|
Кабель измерительный экранированный
|
4 шт.
|
|
Кабель RS-232
|
1 шт.
|
|
Вставка плавкая 250 В /0.5 А
|
2 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
