Распродажа остатков.

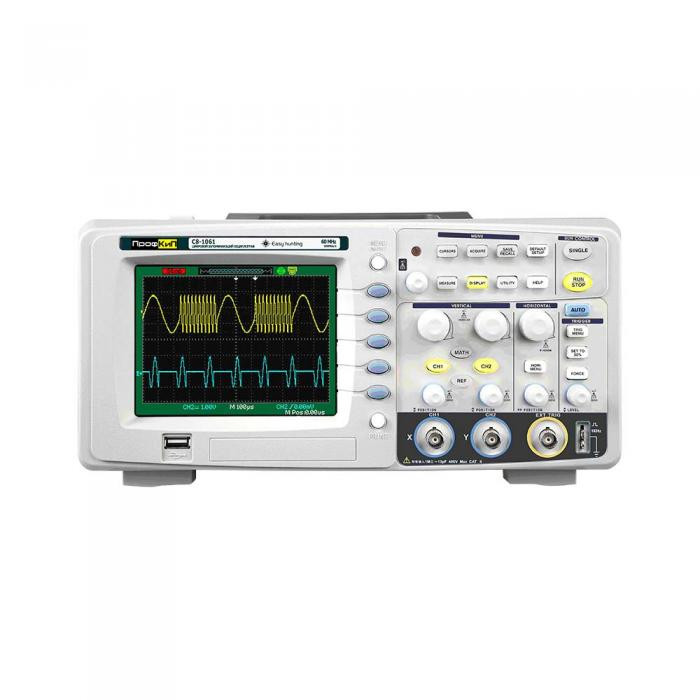

Назначение осциллографа цифрового ПрофКиП С8-1061
Цифровой осциллограф ПрофКиП С8-1061 — это современный прибор для решения широкого круга задач по наблюдению и анализу формы сигнала. Для упрощения эксплуатации приборе существуют несколько режимов автоматических измерений. Осциллограф цифровой ПрофКиП С8-1061 имеет цветной ЖКИ экран, меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью и имеют удобное расположение. Режимы работы позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации. Осциллограф цифровой ПрофКиП С8-1061 выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала.. Прибор легко подключается к ПК по интерфейсу USB. Так же предусмотрено подключения внешнего накопителя, для хранения данных. Расширить область применения осциллографа цифрового ПрофКиП С8-1061, используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных пробников, обеспечив полную развязку прибора с электрическими цепями (дифференциальный пробник приобретается отдельно). Осциллограф цифровой ПрофКиП С8-1061 может стать хорошим помощником, как в домашней лаборатории, так и на производстве.
Особенности и преимущества осциллографа цифрового ПрофКиП С8-1061
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 60 МГц
▪ Экран: 5.7 дюймов, цветной TFT (320х234) LCD
▪ Максимальная частота дискретизации: 500 Мвыб /с
▪ Эквивалентная частота дискретизации: 50 Гвыб /с
▪ Глубина памяти: 32К
▪ Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out
Основные технические характеристики осциллографа цифрового ПрофКиП С8-1061
| Параметры |
Значения |
| Полоса пропускания |
0 МГц … 60 МГц |
| Количество каналов |
2 + 1 внешний канал синхронизации |
| Максимальная частота дискретизации |
500 Мвыб /с (1 канал)
250 Мвыб /с (2 канала) |
| Эквивалентная частота дискретизации |
50 Гвыб /с |
| Глубина памяти |
32 К (1 канал) |
| Время нарастания |
< 5.8 нс |
| Входной импеданс |
1 МОм /17 пФ |
| Диапазон временной развертки |
5 нс /дел … 50 с /дел
сканирование: 100 мс /дел … 50 с /дел |
| Чувствительность по вертикали |
2 мВ /дел … 10 В /дел (шаг 1-2-5) |
| Разрешение по вертикали |
8 бит |
| Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) |
| Режим синхронизации |
фронт, длина импульса, ТВ-синхронизация, спад, поочередный |
| Математические операции |
сложение, вычитание, умножение, деление, БПФ |
| Цифровые фильтры |
ВЧ, НЧ, полосовой, режекторный |
| Максимальное входное напряжение |
400 В |
| Сохранение |
2 опорных маски, 20 профилей настроек, 20 осциллограмм |
| Внешние накопители данных |
изображение, данные, осциллограмма, настройки |
| Язык |
русский + 11 дополнительных |
| Программное обеспечение |
дистанционное управление, извлечение данных и анализ формы волны |
Общие данные осциллографа цифрового ПрофКиП С8-1061
▪ Экран: 5.7 дюймов, цветной TFT (320х234) LCD
▪ Интерфейс: USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL)
▪ Питание: 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА
▪ Габаритные размеры: 305х133х154 мм
▪ Вес: 2.3 кг
Комплект поставки осциллографа цифрового ПрофКиП С8-1061
| Наименование |
Количество |
| Осциллограф цифровой ПрофКиП С8-1061 |
1 шт. |
| Делитель |
2 шт. |
| USB кабель |
1 шт. |
| CD с ПО |
1 шт. |
| Кабель питания |
1 шт. |
| Руководство по эксплуатации |
1 шт. |
Дополнительная комплектация осциллографа цифрового ПрофКиП С8-1061
| Наименование |
| BNC коаксиальный кабель |
| RS-232 кабель |
| USB-GPIB адаптер |
| Мягкая сумка для переноски |
