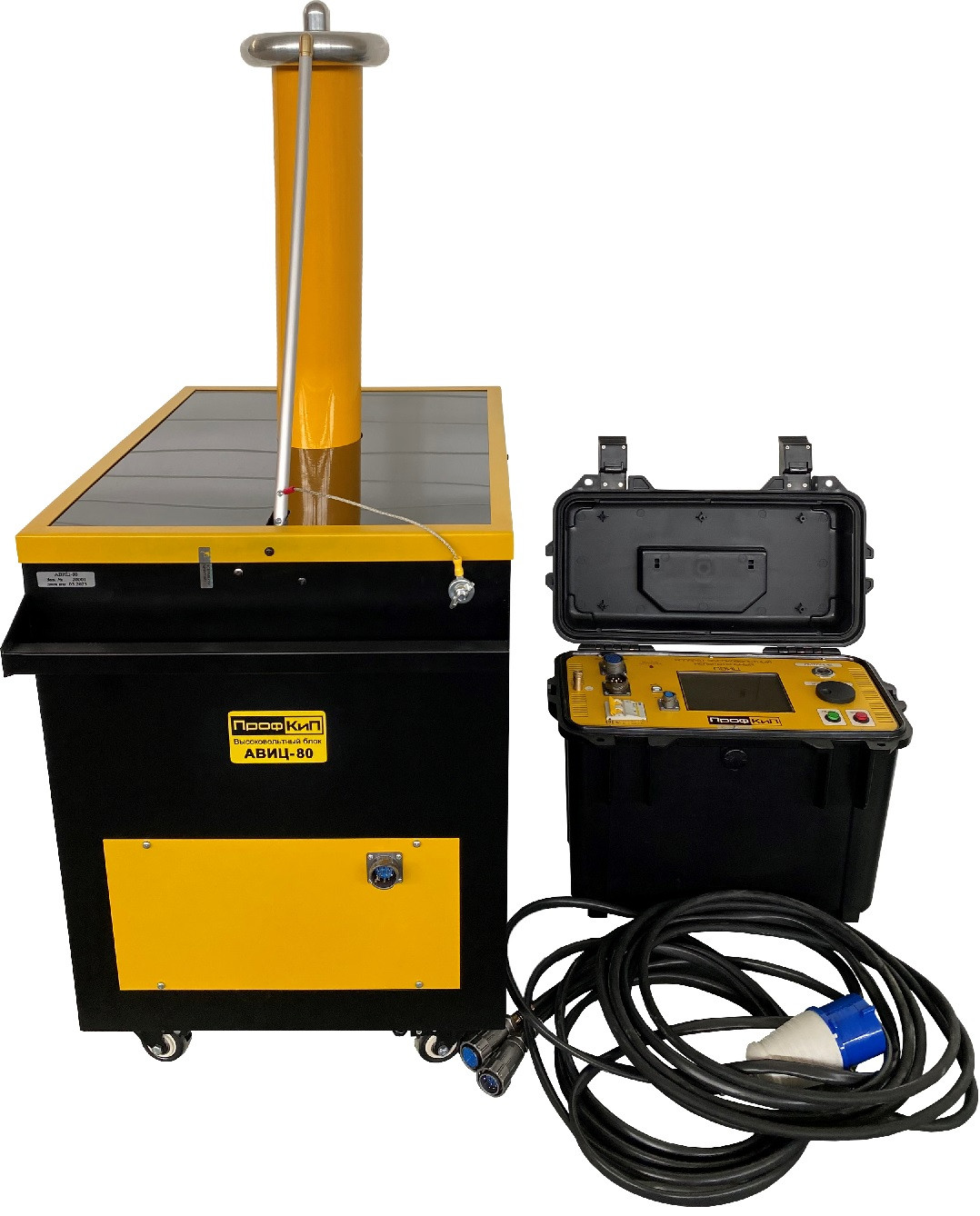

ПрофКиП АВИЦ-80 аппарат высоковольтный испытательный

Цена: 0 ₽

Гарантия: 12 месяцев

Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-80

Аппарат высоковольтный испытательный ПрофКиП АВИЦ-80 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-80

▪ Высокая точность измерения напряжения и тока

▪ Встроенное разрядное устройство для снятия заряда с емкостного объекта

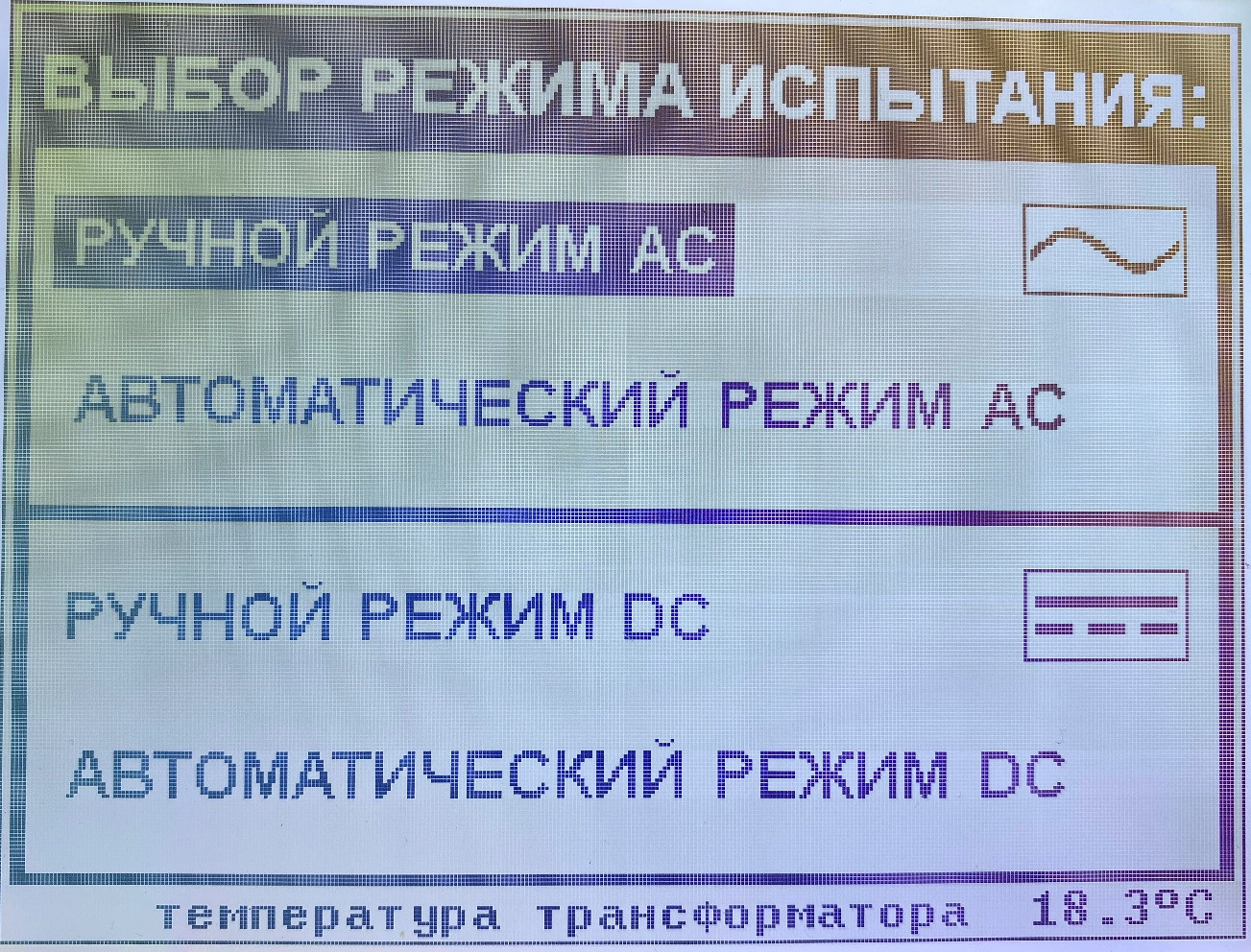

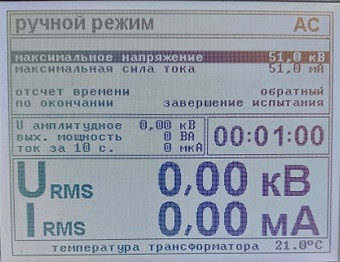

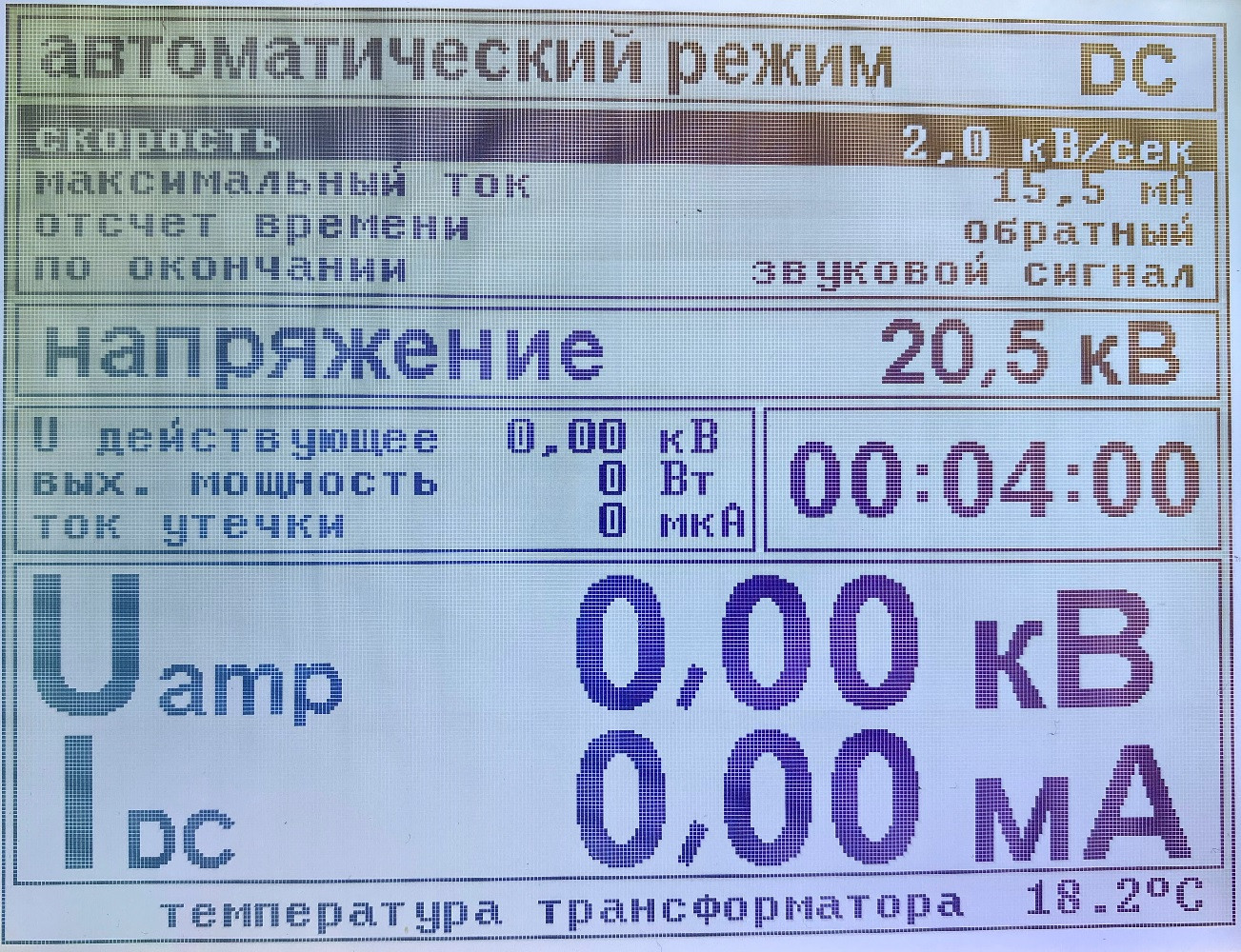

▪ Автоматический и ручной режим работы

▪ Регулируемая защита по току

▪ Режим стабилизации тока

▪ Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии

▪ Температурная защита высоковольтного блока от перегрева

▪ Большой и четкий графический дисплей

▪ Низкий вес

▪ Компактные размеры

▪ Стабилизация параметров трансформаторного масла, не требует обслуживания и замены

Основные технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-80

Параметры	Значения
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц	1.00 кВ … 70.00 кВ
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%	1.00 кВ … 80.00 кВ
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	0.10 мА … 50.00 мА
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	0.10 мА … 15.00 мА
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	±[1.0 + 0.04 х (\|X_k /x\| — 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%	±[1.0 + 0.04 х (\|X_k /x\| — 1)]%*
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	±[2.0 + 0.04 х (\|X_k /x\| — 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	±[2.0 + 0.04 х (\|X_k /x\| — 1)]%*
*где X_k – конечное значение диапазона измерения х – измеряемое значение
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току	51 мА ±0.5
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току	25 мА ±0.5

Условия эксплуатации аппарата высоковольтного испытательного ПрофКиП АВИЦ-80

▪ Температура окружающего воздуха: -20°С … 40°С

▪ Относительная влажность воздуха при температуре 25°С: не более 98%

▪ Атмосферное давление: 84 кПа … 106.7 кПа

Общие данные аппарата высоковольтного испытательного ПрофКиП АВИЦ-80

▪ Средняя наработка на отказ в нормальных условиях применения: 8000 ч

▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц

▪ Максимальная потребляемая мощность: 3800 ВА

▪ Габаритные размеры блока индикации: 360х150х330 мм

▪ Габаритные размеры блока высоковольтного: 360х610х290 мм

▪ Вес блока индикации: 16 кг

▪ Вес блока высоковольтного: 38 кг

Комплект поставки аппарата высоковольтного испытательного ПрофКиП АВИЦ-80

Наименование	Количество
Блок индикации	1 шт.
Блок высоковольтный	1 шт.
Кабель межблочный соединительный	1 шт.
Кабель сетевой	1 шт.
Провод заземления	1 шт.
Вставка плавкая 20 А	1 шт.
Руководство по эксплуатации	1 шт.
