ПрофКиП АВИЦ-120 аппарат высоковольтный испытательный

Цена: 0 ₽

Гарантия: 12 месяцев

Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-120

Аппарат высоковольтный испытательный ПрофКиП АВИЦ-120  предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-120

▪ Высокая точность измерения напряжения и тока
▪ Встроенное разрядное устройство для снятия заряда с емкостного объекта

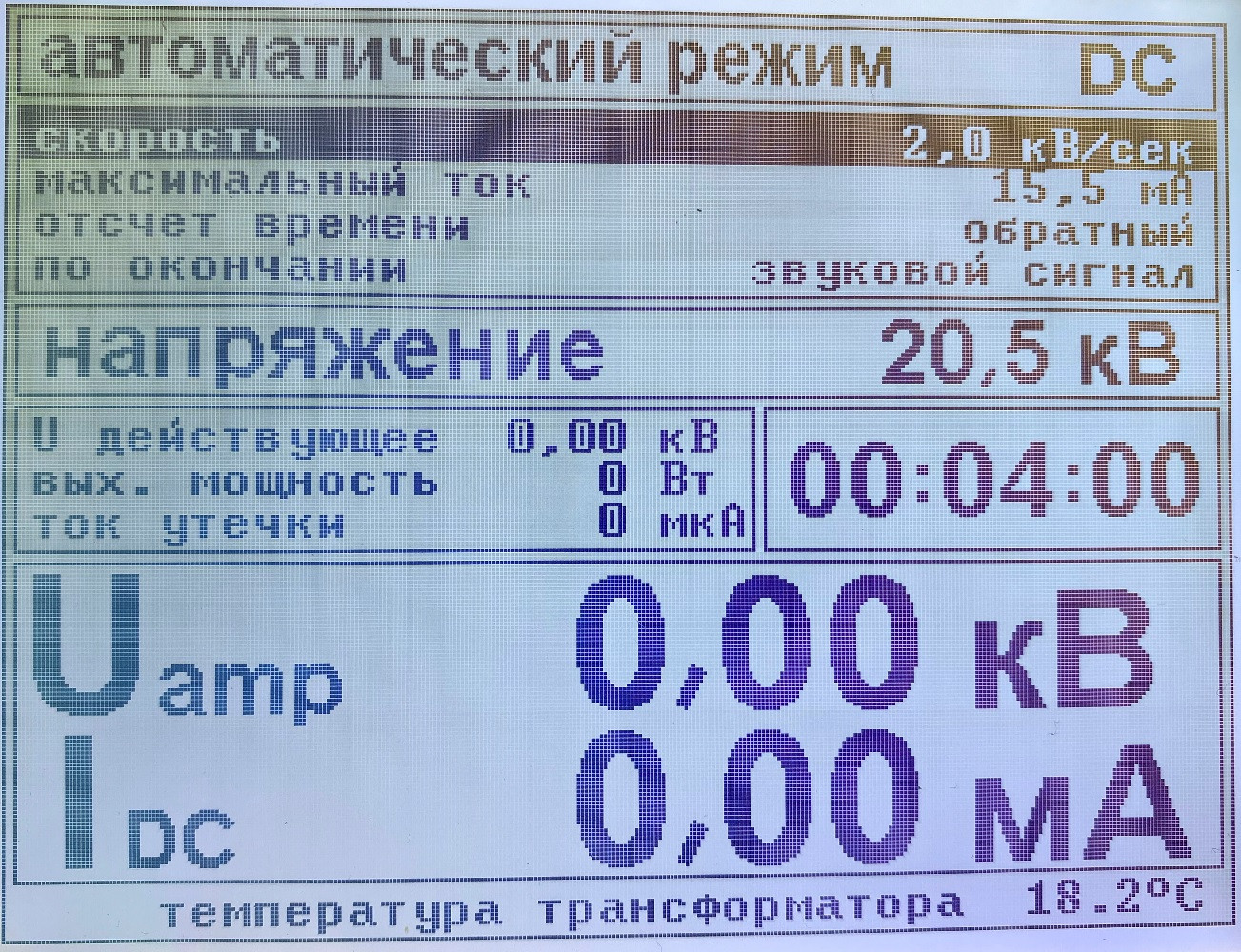

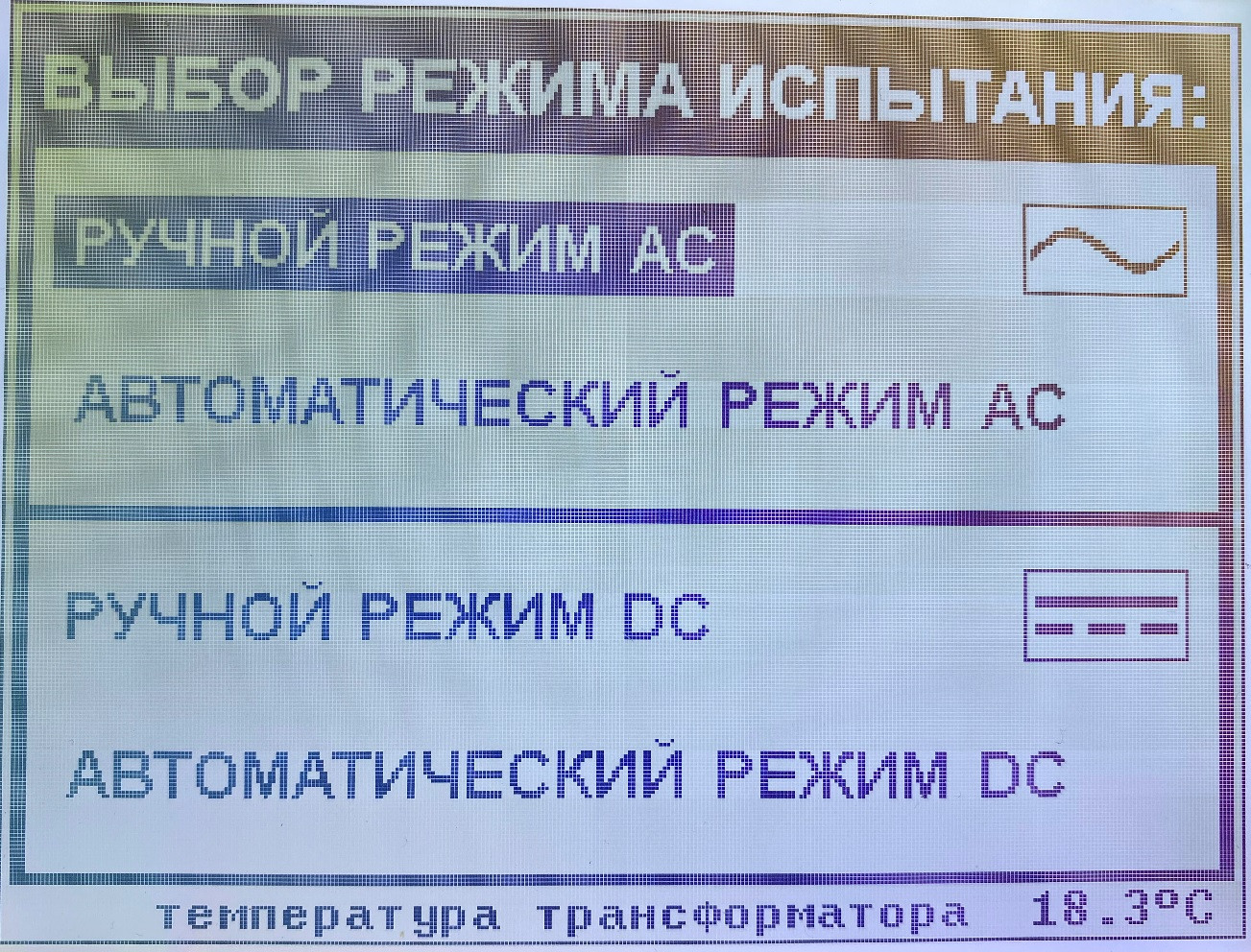

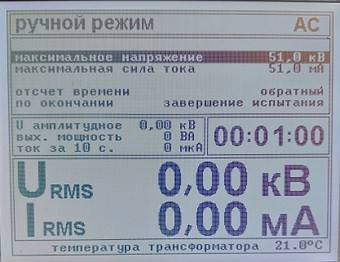

▪ Автоматический и ручной режим работы
▪ Регулируемая защита по току
▪ Режим стабилизации тока
▪ Интеллектуальное ограничение зарядного тока  при наборе напряжения для избежания пробоя кабельной линии
▪ Температурная защита высоковольтного блока от перегрева
▪ Большой и четкий графический дисплей
▪ Низкий вес
▪ Компактные размеры
▪ Стабилизация параметров трансформаторного масла, не требует обслуживания и замены

Основные технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-120

Параметры
Значения
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц
3.00 кВ … 100.00 кВ
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%
3.00 кВ … 120.00 кВ
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой
2.00 мА … 35.00 мА
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой
0.10 мА … 15.00 мА
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц
±[1.0 + 0.04 х (|Xk /x| — 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%
±[1.0 + 0.04 х (|Xk /x| — 1)]%*
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой
±[2.0 + 0.04 х (|Xk /x| — 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой
±[2.0 + 0.04 х (|Xk /x| — 1)]%*
*где Xk – конечное значение диапазона измерения
х – измеряемое значение
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току
37 мА ±0.5
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току
25 мА ±0.5

Условия эксплуатации аппарата высоковольтного испытательного ПрофКиП АВИЦ-120

▪ Температура окружающего воздуха: -20°С … 40°С
▪ Относительная влажность воздуха при температуре 25°С: не более 98%
▪ Атмосферное давление: 84 кПа … 106.7 кПа

Общие данные аппарата высоковольтного испытательного ПрофКиП АВИЦ-120

▪ Средняя наработка на отказ в нормальных условиях применения: 8000 ч
▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц
▪ Максимальная потребляемая мощность: 3800 ВА
▪ Габаритные размеры блока индикации: 360х150х330 мм
▪ Габаритные размеры блока высоковольтного: 460х1020х430 мм
▪ Вес блока индикации: 16 кг
▪ Вес блока высоковольтного: 75 кг

Комплект поставки аппарата высоковольтного испытательного ПрофКиП АВИЦ-120

Наименование
Количество

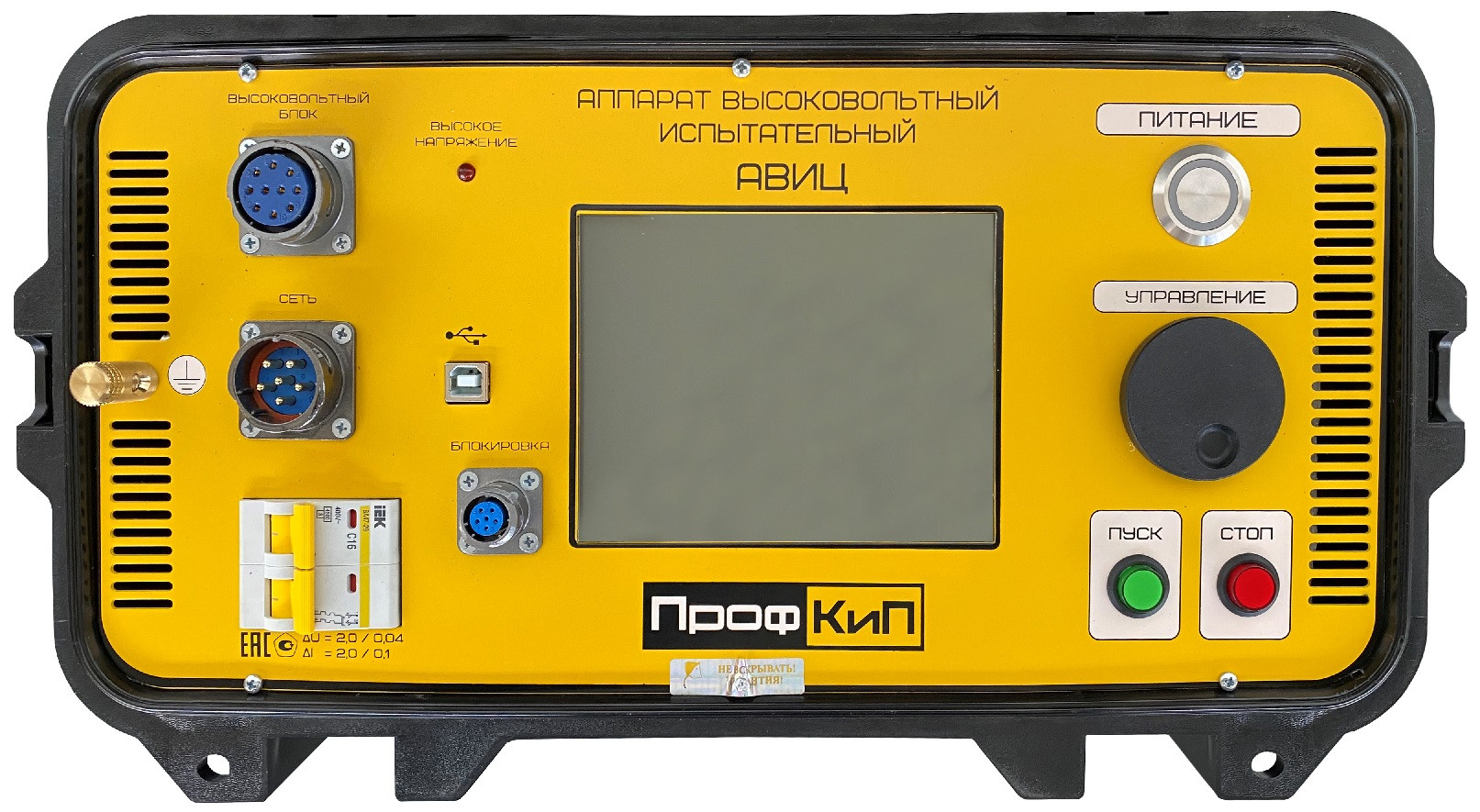

Блок индикации
1 шт.

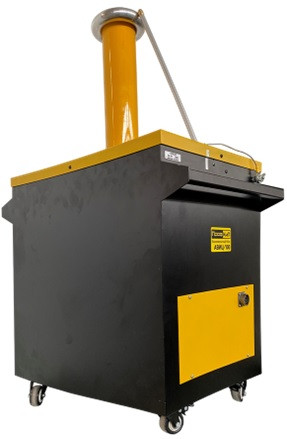

Блок высоковольтный
1 шт.
Кабель межблочный соединительный
1 шт.
Кабель сетевой
1 шт.
Провод заземления
1 шт.
Вставка плавкая 20 А
1 шт.
Руководство по эксплуатации
1 шт.
