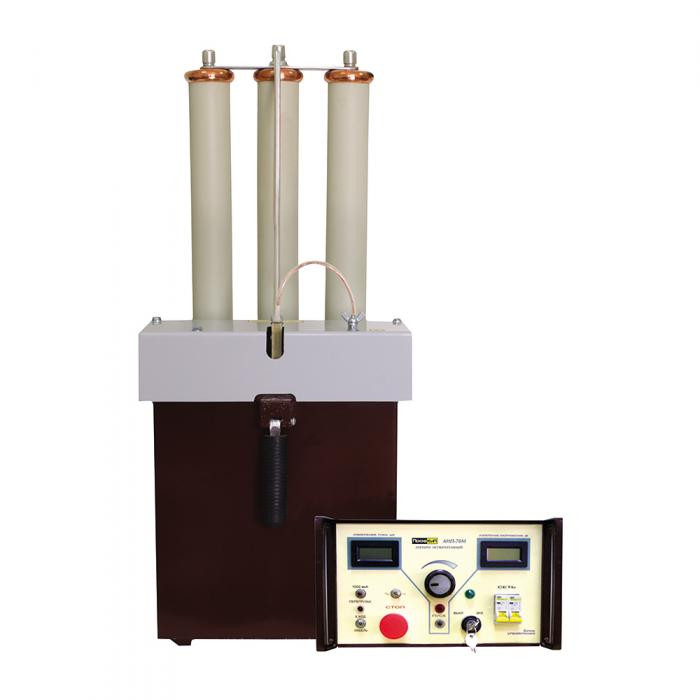

ПрофКиП АИП-70М аппарат испытания изоляции силовых кабелей и твердых диэлектриков с функцией прожига

Цена: 0 ₽

Гарантия: 12 месяцев

ДОСТАВКА ВРЕМЕННО ПРЕКРАЩЕНА

Назначение аппарата испытательного высоковольтного ПрофКиП АИП-70М

Аппарат испытательный высоковольтный ПрофКиП АИП-70М предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц, а так же для предварительного прожига дефектной изоляции силовых кабелей. Может использоваться в качестве источника питания. Аппарат испытательный высоковольтный ПрофКиП АИП-70М эксплуатируется при температуре от -10°С до +40°С.

Особенности и преимущества аппарата испытательного высоковольтного ПрофКиП АИП-70М

▪ Цифровая индикация измерений
▪ Высокая точность измерения напряжения
▪ Наибольшее рабочее напряжение: 70 кВ
▪ Максимальный рабочий ток: 35 мА
▪ Предварительный прожиг дефектной изоляции силовых кабелей
▪ Средний срок службы: 10 лет

Основные технические характеристики аппарата испытательного высоковольтного ПрофКиП АИП-70М

Параметры
Значения
Приведенная погрешность измерения выходного напряжения и тока, не более
3%
Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети
наибольшее рабочее напряжение
70 кВ
максимальный рабочий ток
35 мА
Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети
наибольшее рабочее напряжение (действующее значение)
50 кВ
наибольший рабочий ток (действующее значение)
20 мА
Параметры аппарата на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 минут при номинальном значении напряжения в сети
наибольшее рабочее напряжение (действующее значение)
50 кВ
наибольший рабочий ток (действующее значение)
45 мА

Общие данные аппарата испытательного высоковольтного ПрофКиП АИП-70М

▪ Напряжение питающей сети однофазного переменного тока частотой 50 Гц:  220 В ±11 В
▪ Потребляемая мощность, не более: 3 кВА
▪ Габаритные размеры блока управления: 320х200х355 мм
▪ Вес блока управления: 15 кг
▪ Габаритные размеры блока высокого напряжения: 270х295х660 мм
▪ Вес блока высокого напряжения: 35 кг

Комплект поставки аппарата испытательного высоковольтного ПрофКиП АИП-70М

Наименование
Количество
Блок управления
1 шт.
Блок высокого напряжения
1 шт.
Кабель сетевой
1 шт.
Провод заземления
2 шт.
Провод высоковольтный
1 шт.
Руководство по эксплуатации
1 шт.
