Назначение:

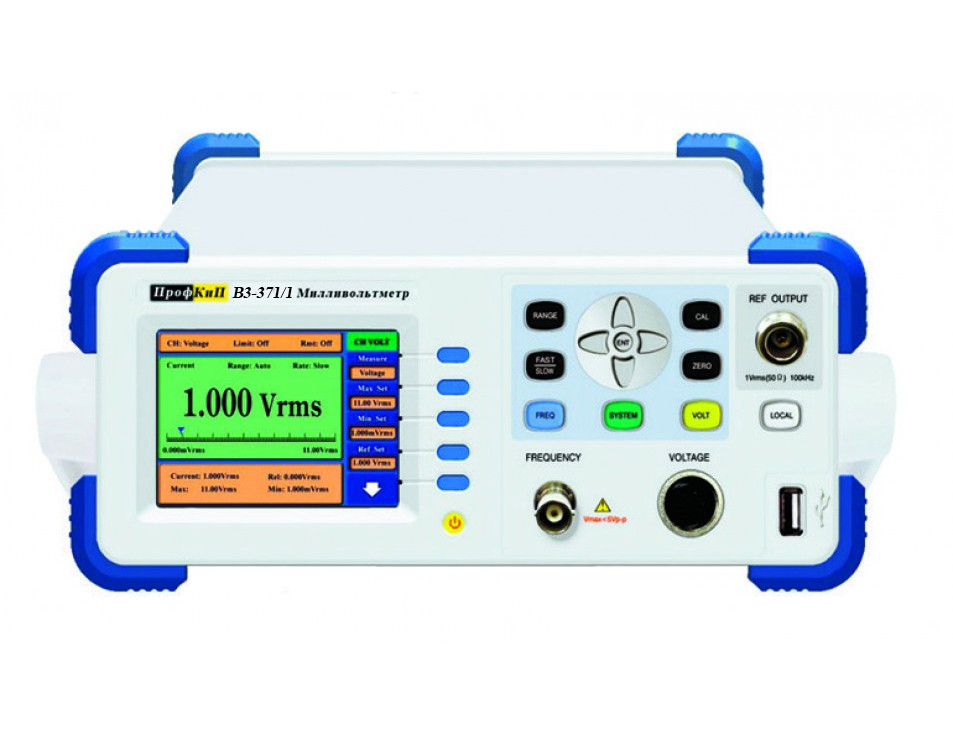

Милливольтметры ПрофКиП В3-71/1 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.
Особенности:
- Диапазон частот от 10 кГц до 1,1 ГГц
- Диапазон измерений: напряжение 4 мВ…10 В скз
- Ручной или автоматический выбор предела измерений
- Высокое разрешение
- Цветной графический ЖК-индикатор с линейной шкалой
- Опционально: частотомер до 3 ГГц
- Компактный эргономичный дизайн
- Высокая надежность (наработка на отказ > 20000 часов)
Характеристики
Наименование характеристики
|
Значение
|
Частотный диапазон
|
10 кГц…1,1 ГГц
|
Диапазон измеряемых напряжений (относительно уровня мощности)*1
|
4 мВ…10 В*2 (-35…+35)dBm
|
Основная погрешность измерения напряжения (В, мВ)
В диапазоне частот 100 кГц…100 МГц
|
(0,02Ux+0,005Uп)
|
В диапазоне частот 10 кГц…99,9 кГц
|
(0,03Ux+0,005Uп)
|
В диапазоне частот 101…200 Мгц
|
(0,03Ux+0,005Uп)
|
В диапазоне частот 201…600 МГц
|
(0,05Ux+0,006Uп)
|
В диапазоне частот 601…1100 МГц
|
(0,08Ux+0,008Uп)
|
Характеристики встроенного калибратора
Частота (кГц) |
95…105 |
Выходное напряжение на нагрузке |
1±0,01 |
50 Ом (В) |
|
Опция встроенного частотомера
Диапазон измеряемых частот
|
10 кГц…3 ГГц
|
Чувствительность
|
50 мВ – в диапазоне частот до 100 Мгц 70 мВ (-10 dBm) – в диапазоне частот свыше 100 МГц
|
Погрешность измерения частоты
|
5*10-6f ± 1 ед счёта
|
Параметры электрического питания: – напряжение переменного тока, В – частота переменного тока, Гц
|
220±22 50/60
|
Потребляемая мощность, Вт, не более
|
35
|
Габаритные размеры (ширина×высота×глубина), мм
|
230×105×360
|
Масса, кг, не более
|
3,5
|
Условия эксплуатации – температура окружающей среды, ºС – относительная влажность, %, – атмосферное давление, кПа
|
от +15 до +25 от 60 до 95 от 84 до 107
|
Комплект поставки:
Наименование
|
Количество
|
Милливольтметр
|
1 шт.
|
Кабель питания
|
1 шт.
|

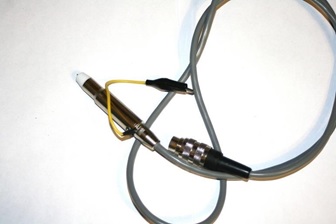

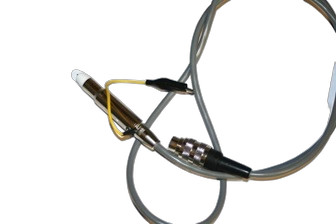

ВЧ пробник
|
1 шт.
|

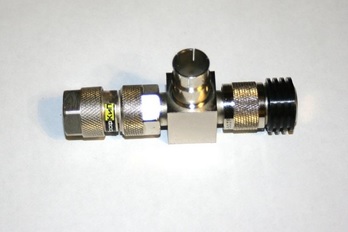

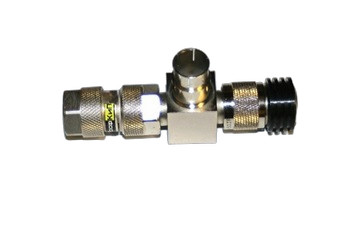

ВЧ тройник с согласованной нагрузкой 50 Ом
|
1 шт.
|
Вставка плавкая
|
2 шт
|
Руководство по эксплуатации с методикой поверки
|
1 экз.
|
