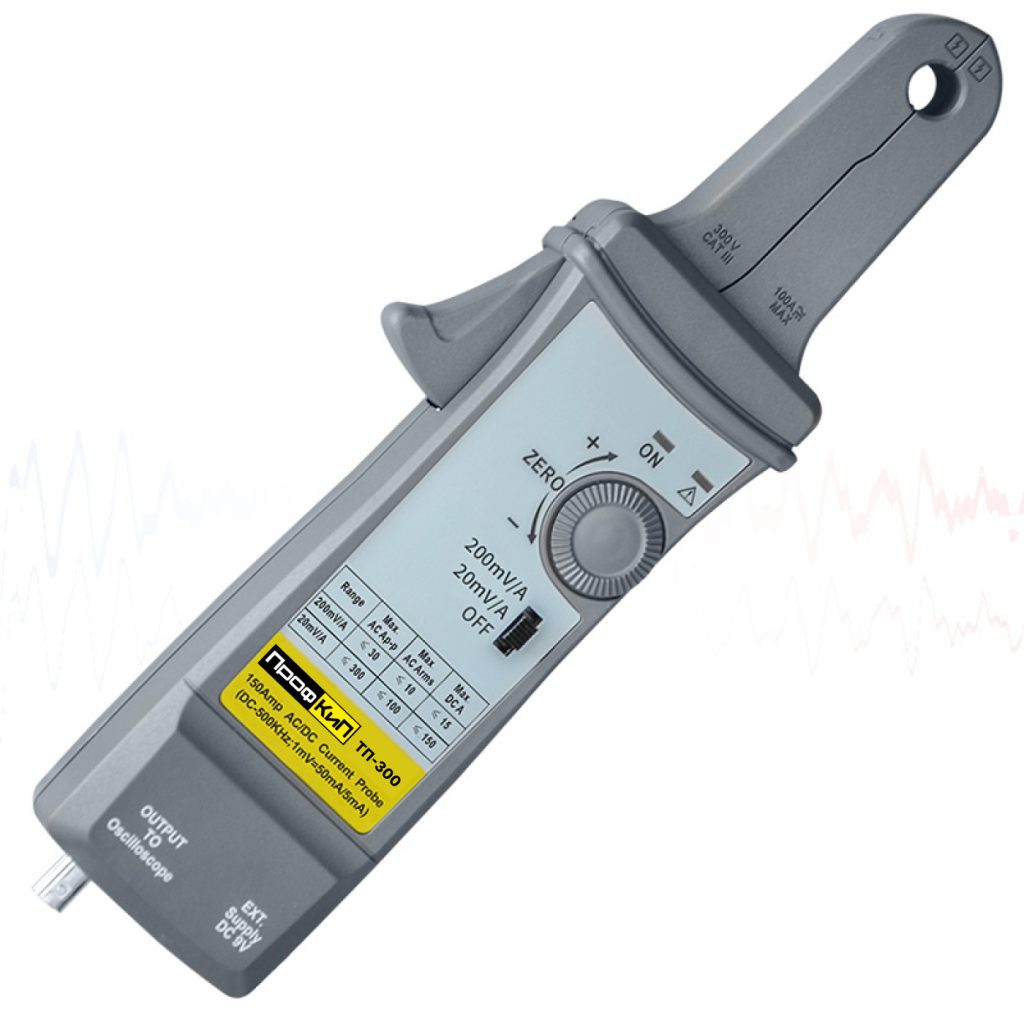

Назначение токового пробника ПрофКиП ТП-300 |
Пробники токовые ПрофКиП ТП-300 предназначены для бесконтактных измерений совместно с осциллографами амплитудных и временных параметров постоянного и переменного электрического тока, протекающего в различных электрических цепях. Токовые пробники ПрофКиП предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники могут с высокой точностью и разрешением измерять значения как постоянного, так и переменного тока в широком диапазоне частот. Пробники применяются для передачи сигналов с минимальными искажениями от объекта измерений к входам осциллографа при проведении исследовательских и испытательных работ в лабораторных и производственных условиях. |
|
|
|
|
|
|
Особенности и преимущества токового пробника ПрофКиП ТП-300 |
Полоса пропускания |
500кГц |
Максимальный ток |
300А |
Точность |
3-4% |
|
|
Метрологические и технические характеристики токового пробника ПрофКиП ТП-300 |
|
|
Наименование характеристики |
Значение |
Полоса пропускания, кГц |
от 0 до 500 |
Коэффициент преобразования силы тока в выходное напряжение |
20мВ/А; 200 мВ/А |
Пределы допускаемой относительной погрешности коэффициента преобразования, % |
± 3%: 30 мА — 15 А при 200 мВ / А ± 4%: 300 мА — 80 А при 20 мВ / А ± 15%: 80А — 150 А при 20 мВ / А |
|
Максимальное значение силы тока, А: |
|
|
DC |
150 |
AC |
300 |
AC: RMS |
100 |
Разрешение, мА: |
5 |
Время нарастания,мкс |
0,7 |
Диаметр окна клещей для провода с измеряемым током,мм |
10 |
Рабочие условия применения: |
|
– температура окружающего воздуха, С |
от 0 до +50 |
– относительная влажность окружающего воздуха, % |
от 30 до 80 |
– атмосферное давление, кПа |
от 94 до 107 |
Масса, кг, не более |
0,3 |
Габаритные размеры (длина х ширина х высота), мм не более |
265х85х40 |
|
|
|
|
Комплект поставки токового пробника ПрофКиП ТП-300 |
|
Токовый пробник ПрофКиП ТП-300 |
1 шт. |
Изолированный кабель BNC-BNC |
1 шт. |
Адаптер BNC (2 разъема) |
2 шт. |
Адаптер питания 9В |
1 шт. |
Инструкция по эксплуатации |
1 экз. |
