ПрофКиП ДНВ-10 делитель напряжения высоковольтный (10кВ, 120МГц)

Цена: 115000 ₽

Гарантия: 12 месяцев

Назначение делителя напряжения высоковольтного  ПрофКиП ДНВ-10
Делитель напряжения высоковольтный  ПрофКиП ДНВ-10 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную
компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный  электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии
связи, имеющей подсоединительный разъем типа BNC.
Особенности и преимущества делителя напряжения высоковольтного  ПрофКиП ДНВ-10
Полоса пропускания 120МГц
Коэффициент деления  1:100
Максимальное входное напряжение 10кВ
Точность  3%
Метрологические и технические характеристики делителя напряжения высоковольтного  ПрофКиП ДНВ-10
Наименование характеристики Значение
Полоса пропускания, МГц от 0 до 120
Коэффициент деления (преобразования) 1:100
Пределы допускаемой относительной погрешности  коэффициента деления, % 3
Входное сопротивление, МОм 100
Входная емкость, пФ 2
Максимальное значение  входного напряжения, кВ:
DC 0 — 10
AC: импульсный сигнал ≤ 7
AC: синусоидальный сигнал ≤ 7 rms
Время нарастания,нс 3
Максимальный ток нагрузки, мкА 100
Шум ≥ 60 дБ (1 кГц)
≥ 50 дБ (1 МГц)
Рабочие условия применения:
–  температура окружающего воздуха, С  от +15 до +35
–  относительная влажность окружающего воздуха, %  от 30 до 80
–  атмосферное давление, кПа от 94 до 107
Масса, кг, не более 0,5

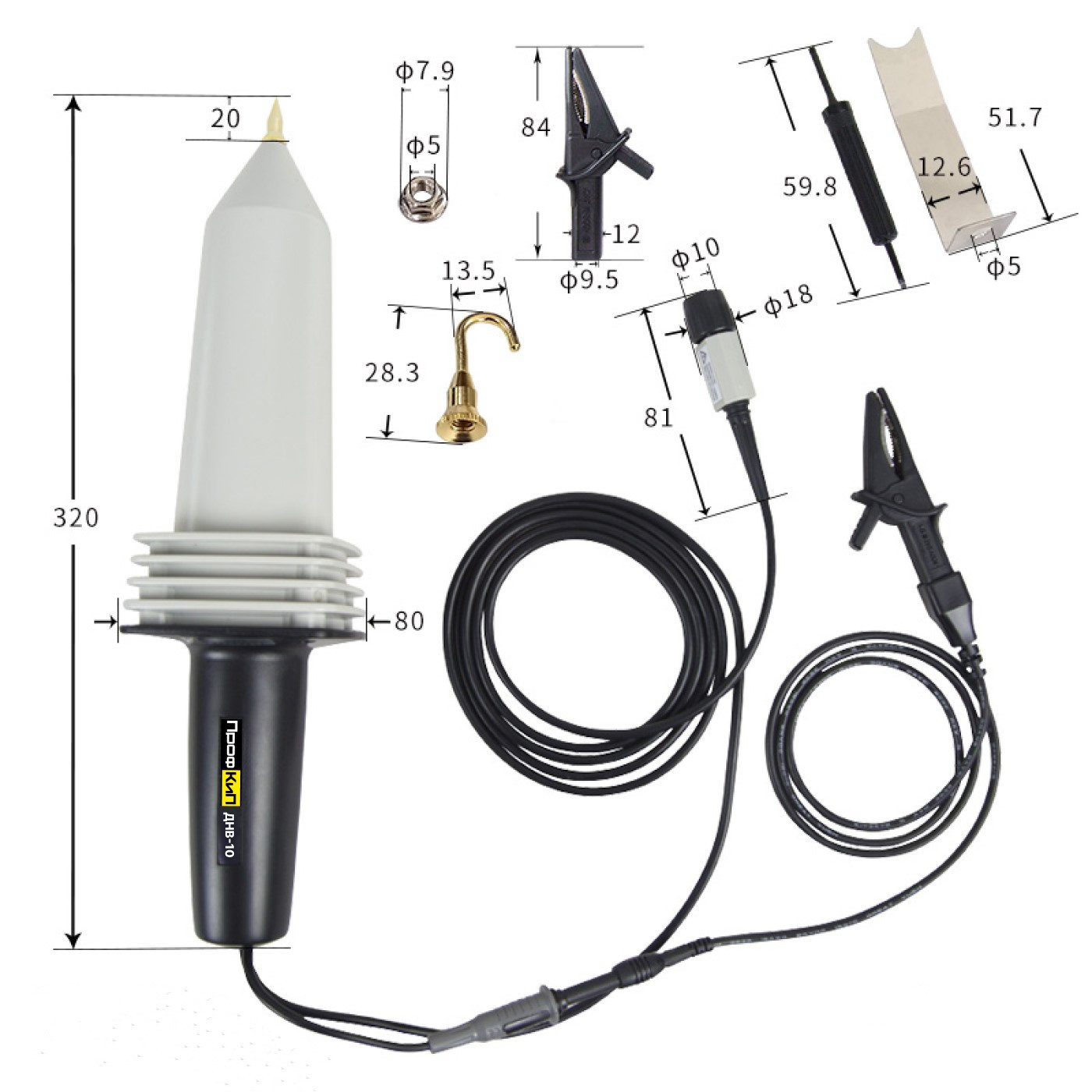

Габаритные размеры, мм не более
диаметр 85
длина 350

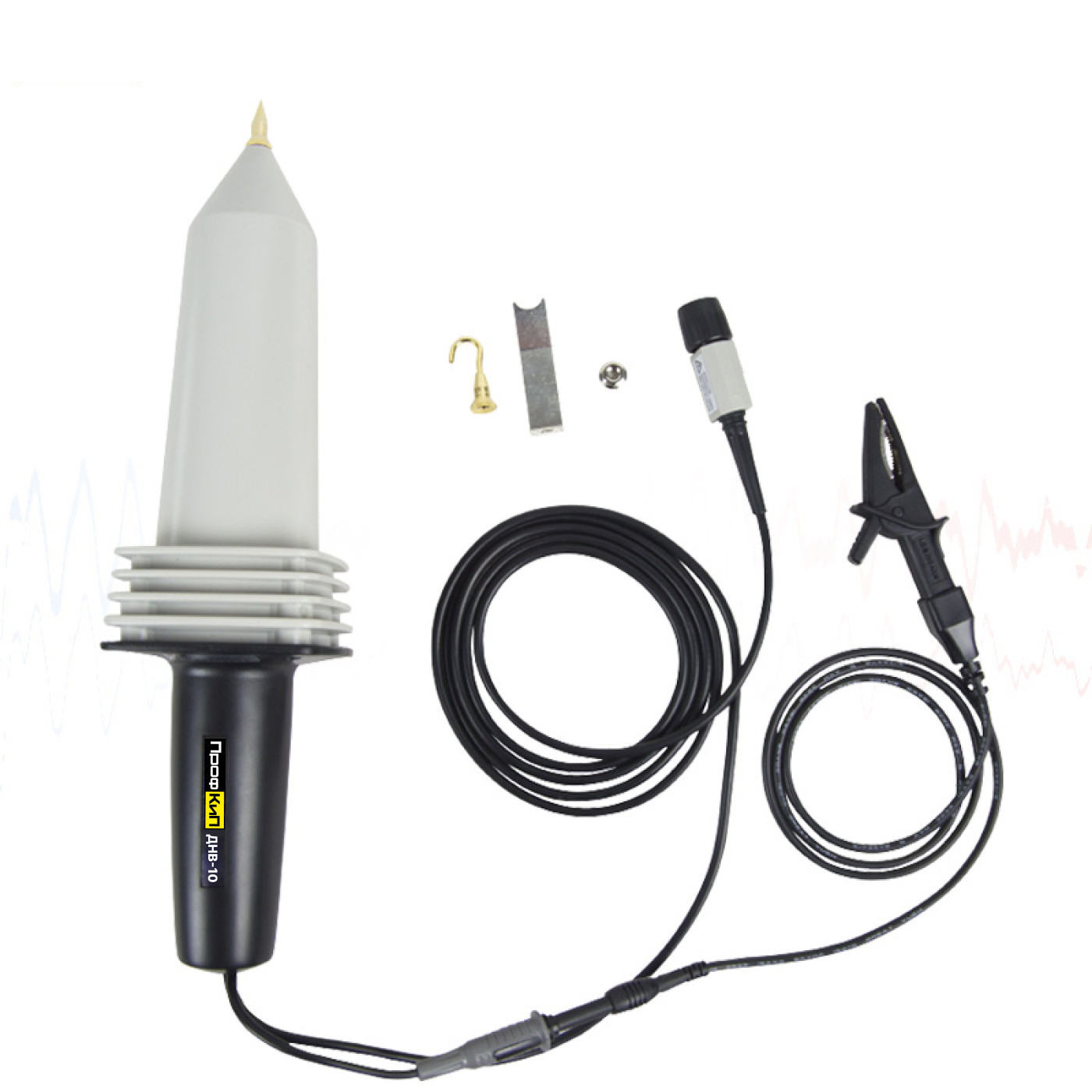

Комплект поставки делителя напряжения высоковольтного  ПрофКиП ДНВ-10
Делитель напряжения высоковольтный ПрофКиП ДНВ-10 1 шт.
Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах 1 шт.
Навинчивающийся крючок для удобного захвата проводников 1 шт.
Заземляющий кабель с зажимом типа «крокодил» 1 шт.
Отвертка для настройки компенсации пробника 1 шт.
Инструкция по эксплуатации 1 экз.
