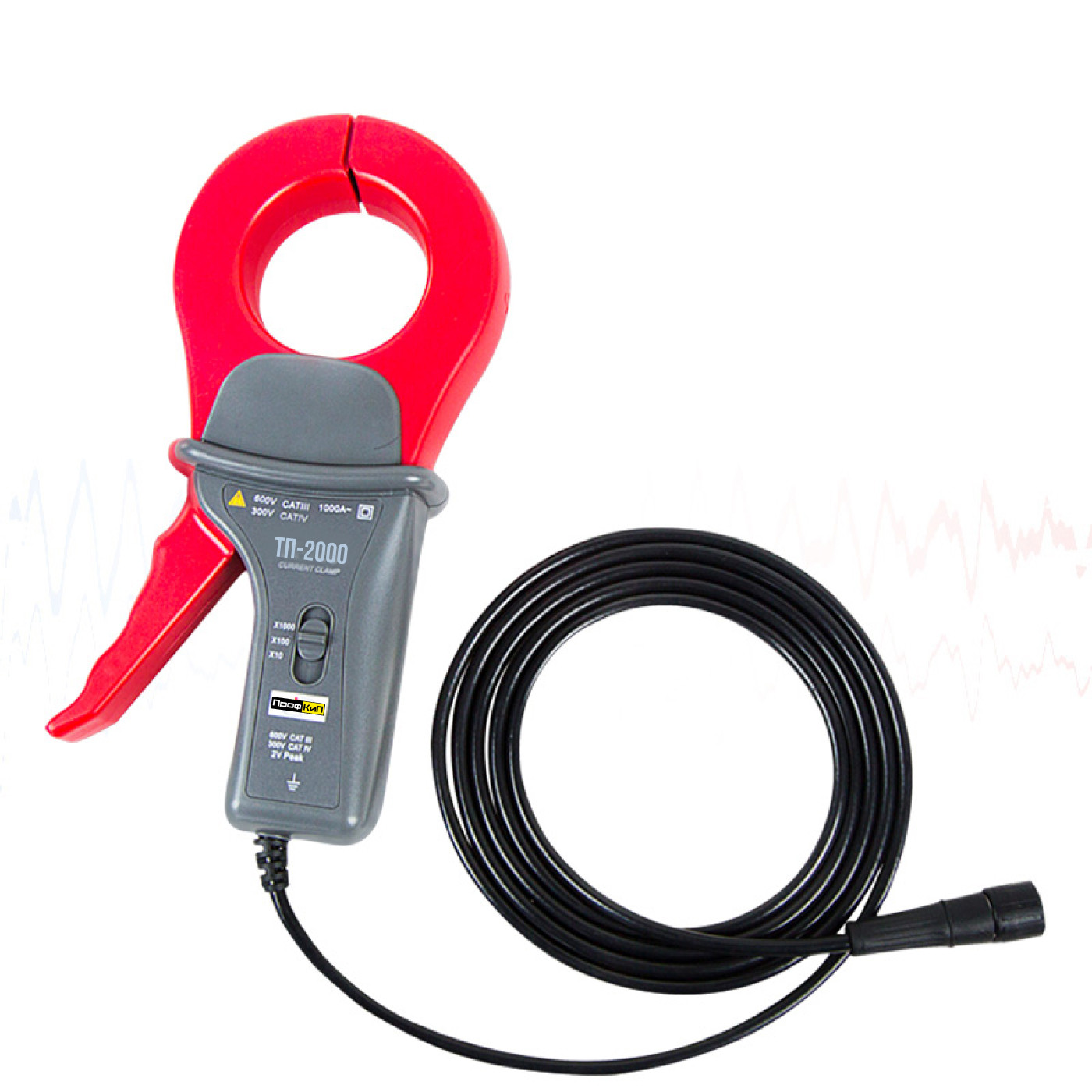

Назначение токового пробника ПрофКиП ТП-2000 |
Токовые пробники-клещи ПрофКиП ТП-2000 предназначены для измерения переменного тока без разрыва токовой цепи. Применяются при анализе качества электроэнергии, для измерения гармоник тока, пусковых токов, пульсаций и электрического шума. Изделия подключаются к осциллографам, скопметрам и другим приборам имеющим вход BNC. |
|
|
|
|
|
|
Особенности и преимущества токового пробника ПрофКиП ТП-2000 |
Полоса пропускания |
100кГц |
Максимальный ток AC |
2000А |
Точность |
1-3% |
|
|
Метрологические и технические характеристики токового пробника ПрофКиП ТП-2000 |
|
|
Наименование характеристики |
Значение |
Полоса пропускания, кГц |
от 10 до 100 |
Коэффициент деления |
1/10, 1/100, 1/1000 |
Пределы допускаемой относительной погрешности коэффициента преобразования, % |
1-3 |
|
Максимальное значение силы переменного тока, А: |
|
|
100мВ/А |
0.1-10 |
10мВ/А |
10-200 |
1мВ/А |
200-2000 |
Максимальное входное напряжение,В: |
600 |
Время нарастания,мкс |
3,5 |
Шум,мВ |
0,5 |
Диаметр окна клещей для провода с измеряемым током,мм |
53 |
Рабочие условия применения: |
|
– температура окружающего воздуха, С |
от 0 до +50 |
– относительная влажность окружающего воздуха, % |
от 30 до 80 |
– атмосферное давление, кПа |
от 94 до 107 |
Масса, кг, не более |
0,7 |

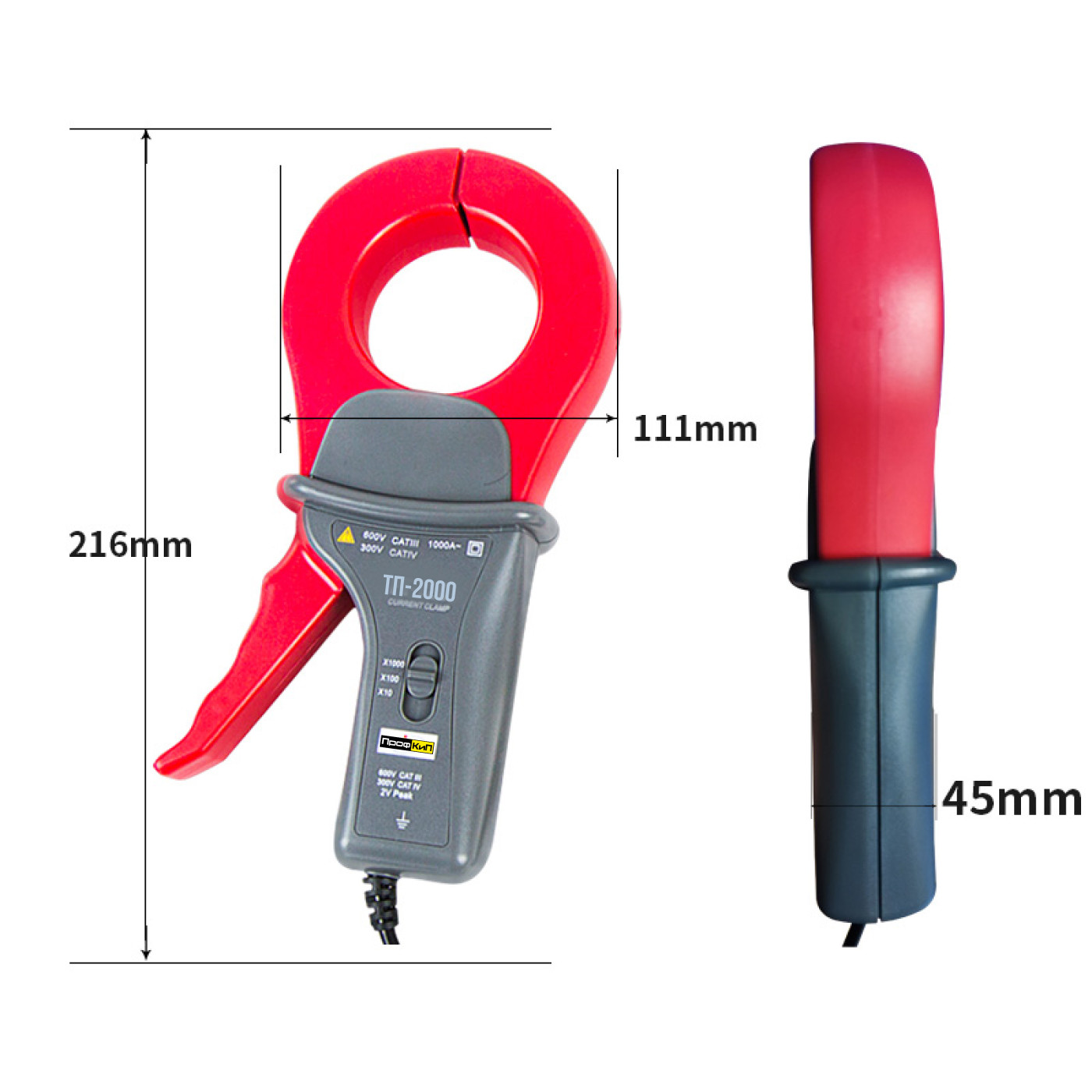

Габаритные размеры (длина х ширина х высота), мм не более |
220х120х50 |
