Гарантия: 12 месяцев

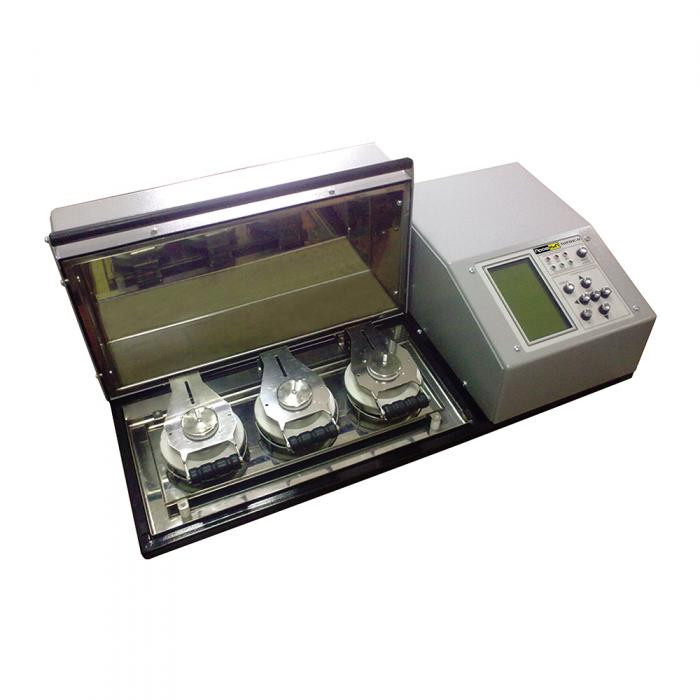

Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. ПрофКиП Тангенс-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.
| Параметры | Значения |
| Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже: | |
| Рабочие частоты встроенного источника высокого напряжения | 50 и 54 (Гц) |
| Отклонение частоты | ±0.1% |
| Диапазон измерений тангенса угла диэлектрических потерь | 1х10-4 … 0.99 |
| Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц | +(2х10-4 + 0.05 tgδ)% |
| Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц | +(2,5х10-4 + 0,07 tgδ)% |
| Действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м | 2000 В |
| Предел допускаемой относительной основной погрешности при измерении рабочего напряжения | 1.0% |
| Коэффициент амплитуды синусоидального напряжения источника | √2 ±2% |
| Диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ | 5 пФ … 100 пФ |
| Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц | 1 пФ + 0.01 Сх |
| Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц | 1 пФ + 0.03 Сх |
| Предельное отклонение температуры измеряемой жидкости от заданной температуры | +1°С |
| Время нагрева до 90°C | 80±20 (мин) |
| Диапазон работы нагревателя | 30 — 120 (°С) |
| Время сушки при температуре от 100°С до 120°С | 60 — 90 (мин) |
Условия эксплуатации установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М
| Нормальные условия применения: | |
| температура окружающего воздуха | 20°С ±5°С |
| 80% при 25°С | |
| относительная влажность воздуха, % | 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.) |
| атмосферное давление | 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.) |
| частота питающей сети | 50 Гц ±1 Гц |
| Рабочие условия применения: | |
| температура окружающего воздуха | 10°С … 35°С |
| относительная влажность воздуха | до 80% при 30°С |
| атмосферное давление, кПа (мм. рт. ст.) | 70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.) |
| частота питающей сети, Гц | 50 Гц ±1 Гц |
| Предельные условия транспортирования: | |
| температура окружающего воздуха, °С | -20°С … 50°С |
| относительная влажность воздуха, % до | 95% при 30°С |
| атмосферное давление, кПа (мм рт. ст.) | 70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.) |
| Транспортная тряска: | |
| число ударов в минуту | 80 … 120 |
| максимальное ускорение | 30 м/с2 |
