ПрофКиП М3-56 ваттметр поглощаемой мощности

Цена: 0 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 70409-18

Сертификат PDF

Внимание: Цена зависит от комплектации- блок ПрофКиП Я2М-66М (215 625руб) +ППК М3-56 (277 088руб) или блок ПрофКиП Я2М-66М (215 625руб) + ППК М3-56/1 (163 013руб).



Назначение ваттметра поглощаемой мощности ПрофКиП М3-56

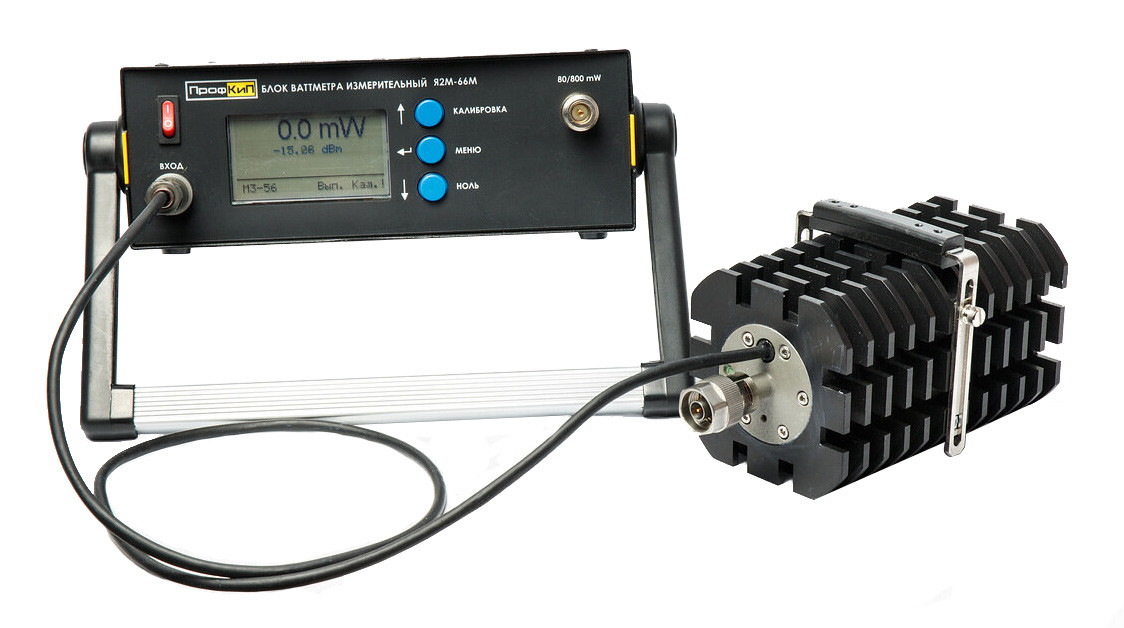

Ваттметр поглощаемой мощности ПрофКиП М3-56 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-56

• Суммарный диапазон рабочих частот: 0 ГГц … 17.85 ГГц
• Диапазон измерения мощности: 10 мВт … 20 Вт
• БИ выполнен на базе металлического несущего корпуса «Надел-75»
• Большой графический ЖК-дисплей
• Интуитивно понятное меню
• Измерение мощности в W и dBm
• Измерение напряжения (относительно синусоидального сигнала  на эквивалентной нагрузке 50 Ом)
• Относительные измерения dB и %

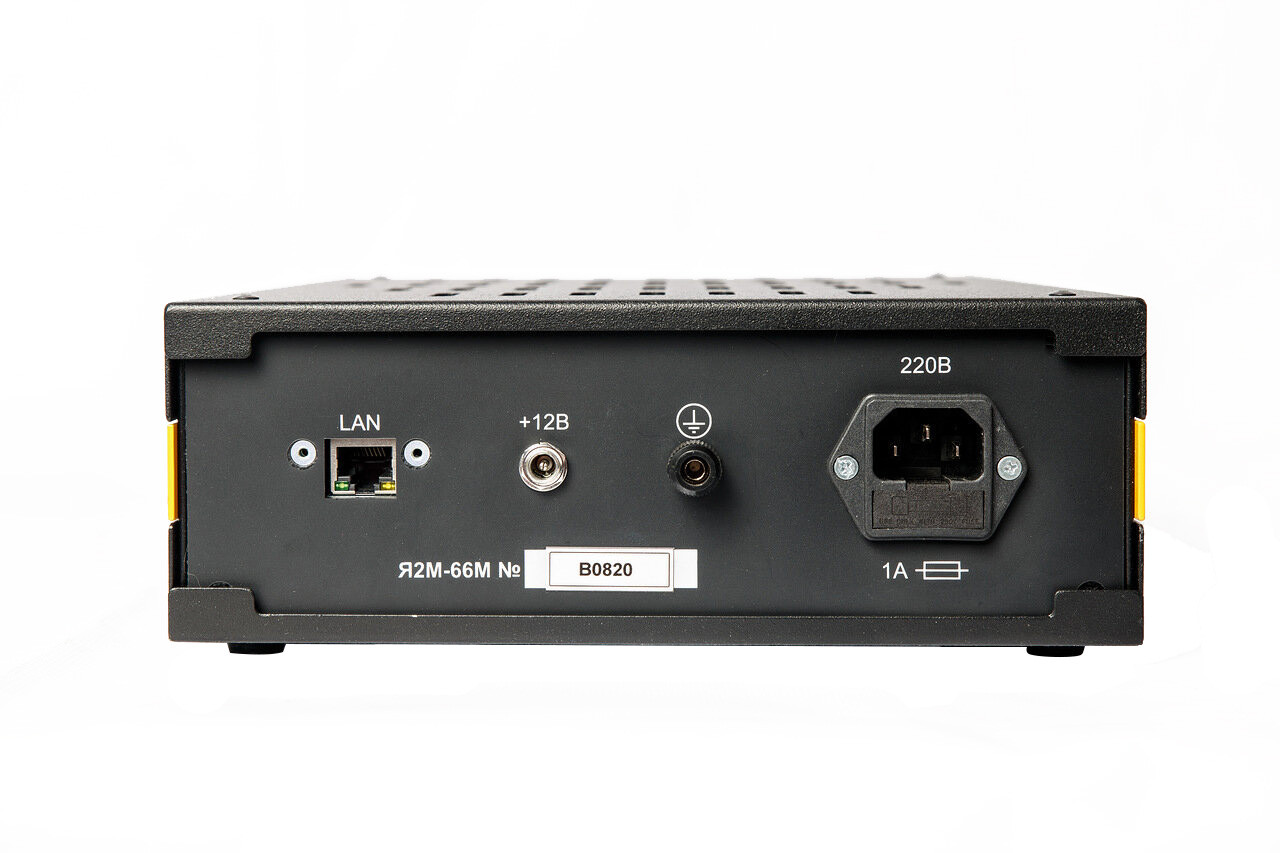

• Дистанционное управление (LAN) –  опция

Основные функции блока измерительного ПрофКиП Я2М-66М

• Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
• Выдача результатов измерений на экран и по сети Ethernet
• Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе

Основные программные функции блока измерительного ПрофКиП Я2М-66М

«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
«Усреднение»:  при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
«Коэффициент»:  частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-56

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в  соответствии с Р 50.2.077-2014.

Преобразователи приемные коаксиальные (ППК) ваттметра поглощаемой мощности ПрофКиП М3-56

Наименование ППК
 Частотный диапазон
 Диапазон измерения
 ППК ПрофКиП М3-56
0 ГГц … 17.85 ГГц
10 мВт … 20 Вт
 ППК ПрофКиП М3-56/1
0 ГГц … 10 ГГц

Основные технические характеристики преобразователей приемных коаксиальных (ППК) ваттметра поглощаемой мощности ПрофКиП М3-56


Наименование ППК
Пределы допускаемой основной относительной погрешности (δ), %
 Коэффициент стоячей волны по напряжению
(КСВН)
ППК ПрофКиП М3-56


0 ГГЦ … 12 ГГц:

±[4 + 0.1(Рк/Рх -1)]

12 ГГц … 17.85 ГГц:

±[6 + 0.1(Рк/Рх -1)]
0 ГГЦ … 2.99 ГГц:

не более 1.2

3 ГГц … 11.99 ГГц:

не более 1.3

12 ГГц … 17.85 ГГц:

не более 1.4
 ППК ПрофКиП М3-56/1
±[4 + 0.1(Рк/Рх -1)]
не более 1.4
 где Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт;
 Рх – значение измеряемой мощности, Вт

Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-56

• Температура окружающего воздуха: +10°С … +40°С
• Относительная влажность воздуха при +20°С: не более 90%

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-56

• Средняя наработка на отказ: 12000 ч
• Потребляемая мощность: не более 40 Вт
• Питание: переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
• Габариты, вес БИ ПрофКиП Я2М-66М: 235х325х95 мм, 3.6 кг
• Габариты, вес ППК ПрофКиП М3-56: 118х110х110 мм, 1.5 кг
• Габариты, вес ППК ПрофКиП М3-56/1: 118х110х110 мм, 1.5 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-56

Наименование
Обозначение
Количество
БИ ПрофКиП Я2М-66М
ПРШН 411613.011
1 шт
*ППК ПрофКиП М3-56
ПРШН 434839.012
*1 шт
*ППК ПрофКиП М3-56/1
ПРШН 434839.012-01
*1 шт
*комплектуется любой ППК, в любом количестве и сочетании на выбор заказчика
Вставка плавкая ВП2Б-1В (1.0 А 250 В)
ОЮ 0.481.005 ТУ
2 шт.
Руководство по эксплуатации
ПРШН 411151.018 РЭ
1 шт.
Формуляр
ПРШН 411151.018 ФО
1 шт.
Методика поверки
РТ-МП-4976-441-2017
1 шт.
Кабель сетевой с заземлением
IEC-320-C14
1 шт.
Ящик укладочный
ПРШН 411161.120
1 шт.
