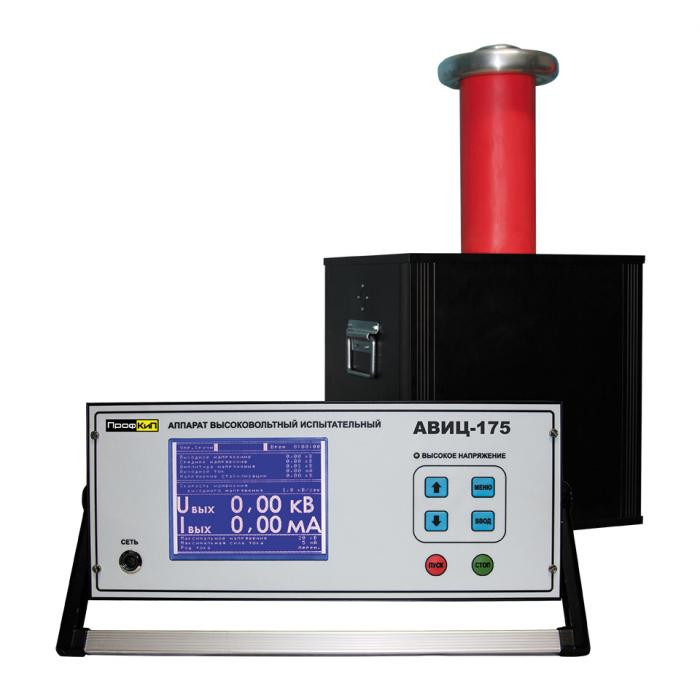

Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
Аппарат высоковольтный испытательный ПрофКиП АВИЦ-175 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.
Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
Высокая точность измерения напряжения и тока
Встроенное разрядное устройство для снятия заряда с емкостного объекта
Автоматический и ручной режим работы
Регулируемая защита по току
Режим стабилизации тока
Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии
Температурная защита высоковольтного блока от перегрева
Большой и четкий графический дисплей
Низкий вес
Компактные размеры
Стабилизация параметров трансформаторного масла, не требует обслуживания и замены
Основные технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
Параметры |
Значения |
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц |
2.00 кВ … 100.00 кВ |
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5% |
2.00 кВ … 175.00 кВ |
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой |
2.00 мА … 35.00 мА |
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой |
0.10 мА … 12.00 мА |
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц |
±[1.0 + 0.04 х (|Xk /x| — 1)]%* |
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5% |
±[1.0 + 0.04 х (|Xk /x| — 1)]%* |
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой |
±[2.0 + 0.04 х (|Xk /x| — 1)]%* |
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой |
±[2.0 + 0.04 х (|Xk /x| — 1)]%* |
*где Xk – конечное значение диапазона измерения х – измеряемое значение |
|
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току |
36 мА ±0.5 |
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току |
25 мА ±0.5 |
Условия эксплуатации аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
Температура окружающего воздуха: -20°С … 40°С
Относительная влажность воздуха при температуре 25°С: не более 98%
Атмосферное давление: 84 кПа … 106.7 кПа
Общие данные аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
Средняя наработка на отказ в нормальных условиях применения: 8000 ч
Питание: 220 В ± 22В, 50 Гц ± 10 Гц
Максимальная потребляемая мощность: 3800 ВА
Габаритные размеры блока индикации: 360х150х330 мм
Габаритные размеры блока высоковольтного: 460х1180х430 мм
Вес блока индикации: 16 кг
Вес блока высоковольтного: 100 кг
Комплект поставки аппарата высоковольтного испытательного ПрофКиП АВИЦ-175
Наименование |
Количество |
Блок индикации |
1 шт. |
Блок высоковольтный |
1 шт. |
Кабель межблочный соединительный |
1 шт. |
Кабель сетевой |
1 шт. |
Провод заземления |
1 шт. |
Вставка плавкая 20 А |
1 шт. |
Руководство по эксплуатации |
1 шт. |
