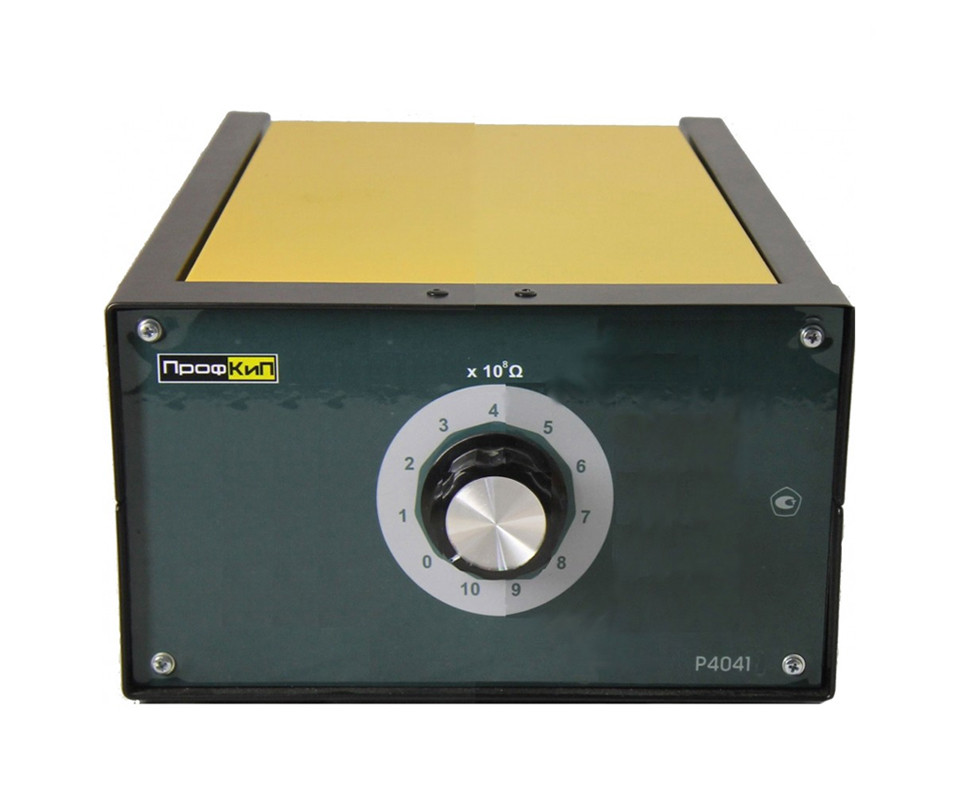

ПрофКиП Р4041 магазин сопротивлений

Назначение магазина сопротивлений ПрофКиП Р4041

Магазины сопротивлений ПрофКиП Р4041 предназначены для воспроизведений электрического сопротивления постоянному току. Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов. Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декаде. Переключатели ступеней каждой декады, имеют одиннадцать фиксированных рабочих положений, в каждом из которых в цепь подключается определенное количество резистивных элементов по сокращенной схеме таким образом, чтобы величина установленного сопротивления соответствовала указанному на передней панели

Метрологические и технические характеристики магазина сопротивлений ПрофКиП Р4041

• Количество декад: 1
• Диапазон воспроизведения сопротивления, Ом: 10⁷
• Класс точности: 0,05
• Номинальное значение напряжения при включении не менее одной ступени декады, кВ: 3.0
• Габаритные размеры (В×Ш×Д), мм, не более: 130×307×225
• Масса, кг, не более: 5

Условия эксплуатации магазина сопротивлений ПрофКиП Р4041

Комплект поставки магазина сопротивлений ПрофКиП Р4041
