Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М
Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.

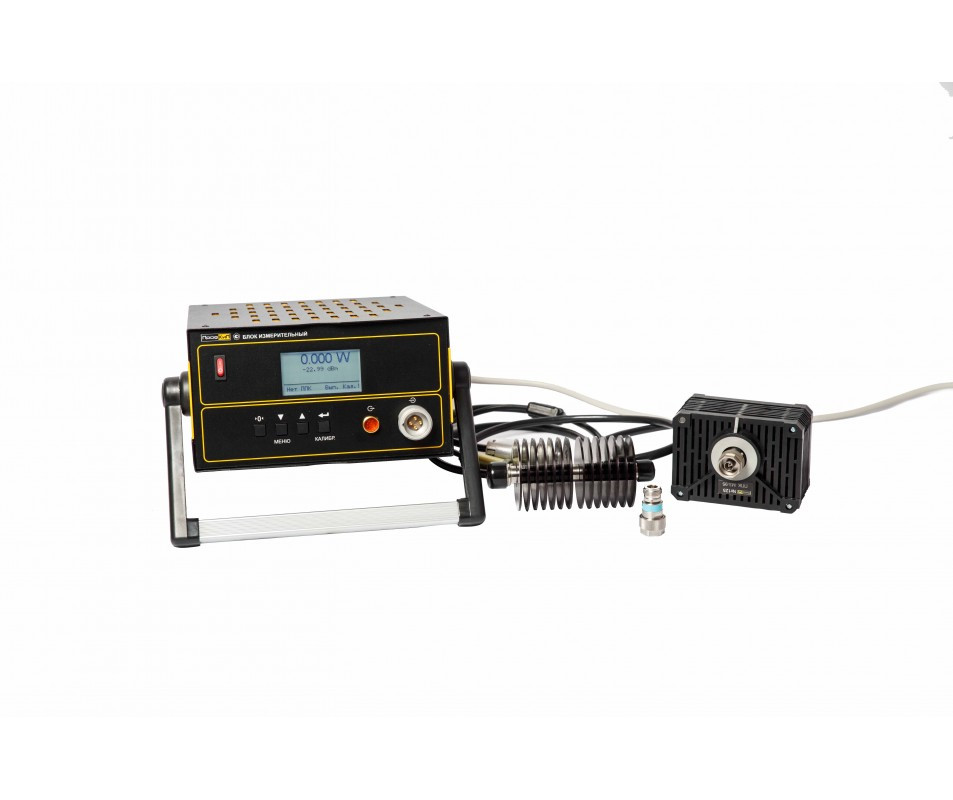

Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.
Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95 (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).
Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М
- Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
- Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:
- 15 с для ППК М3-90;
- 30 с для ППК М3-93, ППК М3-95.
- Время сохранения калибровки не менее 4 ч.
- Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:
- в нормальных климатических условиях – 20 МОм
- при повышенной температуре окружающего воздуха – 5 МОм
- при повышенной влажности окружающего воздуха –2 МОм
- На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
- Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
- Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
- Время установления рабочего режима: 10 мин.
- Встроенный LAN-порт
- Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3
Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М
Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:
| Наименование |
Макс. мощность, Вт |
Ослабление, dB |
Рабочая частота, ГГц |
| АТТ-10-20 |
10 |
20 |
0-18 |
| АТТ-50-20 |
50 |
20 |
0-18 |
| АТТ-100-10 |
100 |
10 |
0-18 |
| АТТ-200-20 |
200 |
20 |
0-18 |
| АТТ-500-20 |
500 |
20 |
0-5 |
| АТТ-1000-20 |
1000 |
20 |
0-2,5 |
Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.
Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.
Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:
| Тип ППК |
Предельное значение погрешности |
| диапазон частот, ГГц |
% |
| ППК М3-90 |
0,02 – 12,00 |
±[4 + 0.1 (Рк/ Рх — 1)% |
| свыше 12,00 – 17, 85 |
±[6 + 0.1 (Рк/ Рх — 1)% |
| ППК М3-93 |
0 – 12,00 |
±[4 + 0.1 (Рк/ Рх — 1)% |
| свыше 12,00 – 17, 85 |
±[6 + 0.1 (Рк/ Рх — 1)% |
| ППК М3-93 |
0 – 12,00 |
±[4 + 0.1 (Рк/ Рх — 1)% |
| свыше 12,00 – 17, 85 |
±[6 + 0.1 (Рк/ Рх — 1)% |
|
где Рк – верхний предел измерений мощности (зависит от поддиапазона измерения), Вт; Рх – значение измеряемой мощности, Вт.
|
Диапазоны измеряемой мощности для различных типов ППК:
| Серия ППК |
Диапазон измерения мощности, Вт |
| ППК М3-90 |
от 1х10-7 до 1х10-2 |
| ППК М3-93 |
от 1х10-4 до 1 |
| ППК М3-95 |
от 1х10-2 до 10 |
Поддиапазоны измерений мощности для различных типов ППК:
| ППК |
Номер поддиапазона |
Диапазон измеряемой мощности, Вт |
| ППК М3-90 |
1-ый поддиапазон |
от 1х10-7 до 3х10-4 |
| 2-ый поддиапазон |
от 3х10-4 до 3х10-3 |
| 3-ый поддиапазон |
от 3х10-3 до 1х10-2 |
| ППК М3-93 |
1-ый поддиапазон |
от 1х10-4 до 3х10-2 |
| 2-ый поддиапазон |
от 3х10-2 до 0,3 |
| 3-ый поддиапазон |
от 0,3 до 1 |
| ППК М3-95 |
1-ый поддиапазон |
от 1х10-2 до 0,3 |
| 2-ый поддиапазон |
от 0,3 до 3 |
| 3-ый поддиапазон |
от 3 до 10 |
Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.
Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.
Коэффициент стоячей волны по напряжению (КСВН):
| Тип ППК |
Коэффициент стоячей волны по напряжению (КСВН) |
| ГГц |
КСВН |
| ППК М3-90 |
0,02 — 12,00 |
не более 1,3 |
| свыше 12,00 — 17,85 |
не более 1,4 |
| ППК М3-93 |
0 — 3,00 |
не более 1,2 |
| свыше 3,00 — 12,00 |
не более 1,3 |
| свыше 12,00 — 17,85 |
не более 1,4 |
| ППК М3-95 |
0 — 3,00 |
не более 1,2 |
| свыше 3,00 — 12,00 |
не более 1,3 |
| свыше 12,00 — 17,85 |
не более 1,4 |
Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М
Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.
По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.
По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.
Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М
- Температура окружающей среды, °С: 23 ±5
- Относительная влажность воздуха, %: до 80
- Атмосферное давление, кПа (мм рт. ст.): от 84 до 106 (от 630 до 795)
- Напряжение сети, В: 220 ±4,4
- Частота сети, Гц: 50 ±0,5
- Содержание гармоник, %: до 5
Рабочие условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М
- Температура окружающей среды, °С: от 10 до 35
- Относительная влажность воздуха при температуре 25°С, %: до 80
- Атмосферное давление, кПа (мм рт. ст.): от 70 до 106,7 (от 537 до 800)
Предельные условия хранения и транспортирования ваттметра поглощаемой мощности ПрофКиП М3-99М
- Нижняя предельная температура окружающей среды, °С: минус 25
- Верхняя предельная температура окружающей среды, °С: 50
- Относительная влажность воздуха при температуре 25 °С, %: 95
- Общие данные ваттметра поглощаемой мощности
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99М
- Питание ваттметра осуществляется от сети переменного тока напряжением 220 В ± 22 с частотой 50 Гц ±0,5
- Мощность, потребляемая ваттметром от сети питания при номинальном напряжении, не более 30 Вт
- Наработка на отказ: не мене 12000 ч.
- Гамма-процентный ресурс: не менее 10000 ч при γ = 90%
- Гамма-процентный срок службы: не менее 15 лет при γ = 90%
- Гамма-процентный срок сохраняемости: не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%
- Среднее время восстановления: не более 8 ч.
- Вероятность отсутствия скрытых отказов: не менее 0,9 за межповерочный интервал 12 мес. при среднем коэффициенте использования 0,04
- Габаритные размеры, вес БИ: 225х305х130 мм, 4,900 кг
- Габаритные размеры, вес ППК М3-90: ø45х95, 0,410 кг
- Габаритные размеры, вес ППК М3-93: ø45х95, 0,430 кг
- Габаритные размеры, вес ППК М3-95: 117х95х90, 0,750 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99М
| Наименование, тип |
Обозначение |
Количество |
Примечание |
|
1. Ваттметр поглощаемой
мощности М3-99М в составе:
|
ПРШН411151.118 |
1 |
|
| — блок измерительный (БИ) |
ПРШН411613.001 |
1 |
|
| — ППК М3-90 |
ПРШН434849.001-1 |
1 |
* |
| — ППК М3-93 |
ПРШН434839.004-1 |
1 |
* |
| — ППК М3-95 |
ПРШН434839.005-1 |
1 |
* |
| 1.1 Аттенюатор |
ПРШН434821.хх ** |
** |
** |
| 1.2 Переход коаксиальный |
** |
** |
** |
| 2. Кабель сетевой с заземлением |
IEC-320-C14 |
1 |
|
| 3. Комплект запасных частей: |
|
— вставка плавкая ВП2Б-1В
1,0 А 250 В
|
ОЮ0.481.005ТУ |
2 |
|
| 4. Эксплуатационная документация: |
| — руководство по эксплуатации |
ПРШН411151.118 РЭ |
1 |
|
| — формуляр |
ПРШН411151.118 ФО |
1 |
|
| — методика поверки |
ПРШН411151.118 МП |
1 |
|
| 5. Упаковка: |
| — ящик укладочный |
ПРШН411161.131 |
1 |
** |
| — ящик укладочный |
ПРШН411161.132-1 |
1 |
** |
| *В комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки. |
**В комплект ваттметра указанные позиции могут входить в зависимости от условий поставки.
|
