Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М
Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.

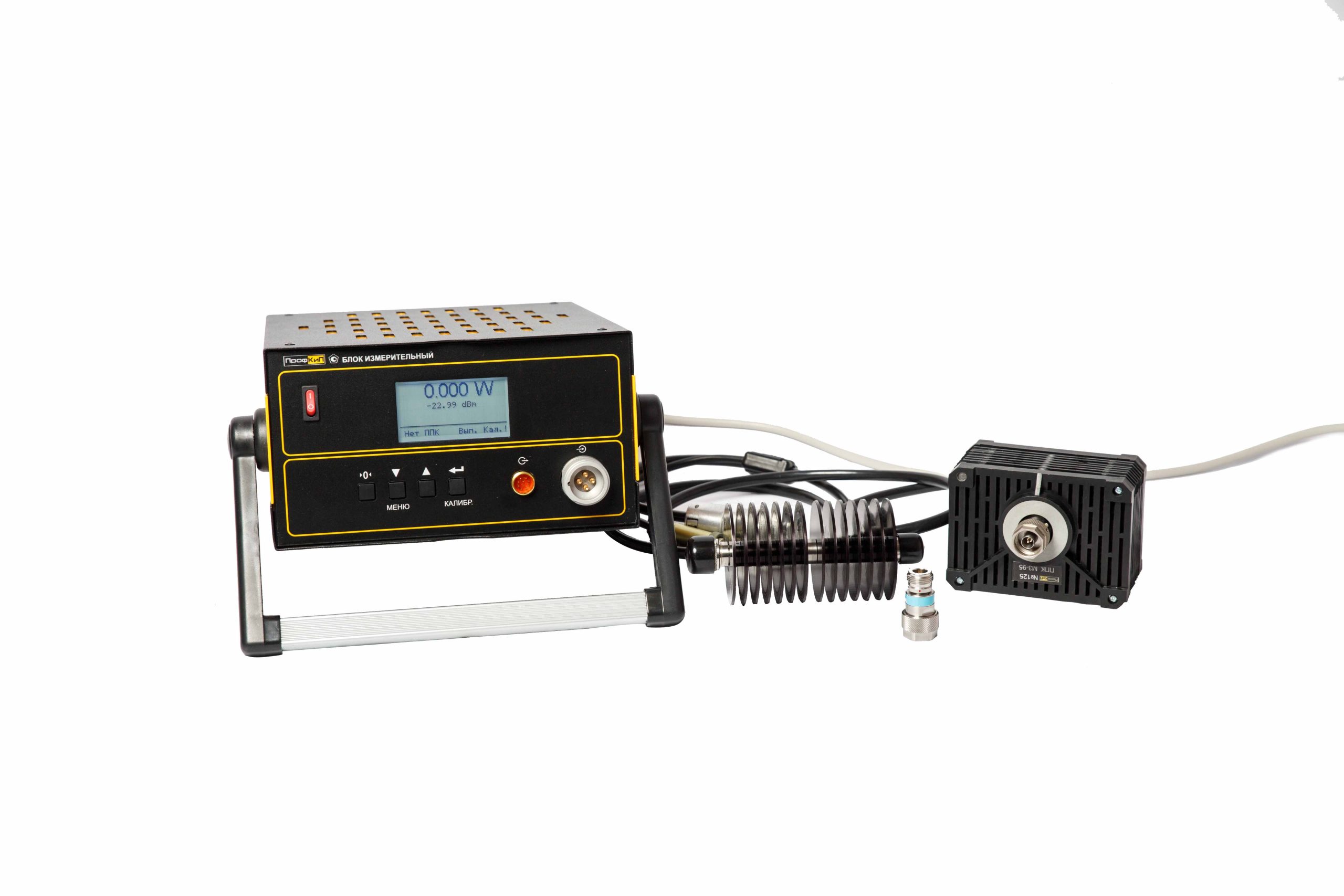

Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.
Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95 (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).
Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М
- Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
- Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:
- 15 с для ППК М3-90;
- 30 с для ППК М3-93, ППК М3-95.
- Время сохранения калибровки не менее 4 ч.
- Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:
- в нормальных климатических условиях – 20 МОм
- при повышенной температуре окружающего воздуха – 5 МОм
- при повышенной влажности окружающего воздуха –2 МОм
- На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
- Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
- Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
- Время установления рабочего режима: 10 мин.
- Встроенный LAN-порт
- Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3
Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М
Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:
|
Наименование
|
Макс. мощность, Вт
|
Ослабление, dB
|
Рабочая частота, ГГц
|
|
АТТ-10-20
|
10
|
20
|
0-18
|
|
АТТ-50-20
|
50
|
20
|
0-18
|
|
АТТ-100-10
|
100
|
10
|
0-18
|
|
АТТ-200-20
|
200
|
20
|
0-18
|
|
АТТ-500-20
|
500
|
20
|
0-5
|
|
АТТ-1000-20
|
1000
|
20
|
0-2,5
|
Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.
Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.
Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:
|
Тип ППК
|
Предельное значение погрешности
|
|
диапазон частот, ГГц
|
%
|
|
ППК М3-90
|
0,02 – 12,00
|
±[4 + 0.1 (Рк/ Рх — 1)%
|
|
свыше 12,00 – 17, 85
|
±[6 + 0.1 (Рк/ Рх — 1)%
|
|
ППК М3-93
|
0 – 12,00
|
±[4 + 0.1 (Рк/ Рх — 1)%
|
|
свыше 12,00 – 17, 85
|
±[6 + 0.1 (Рк/ Рх — 1)%
|
|
ППК М3-95
|
0 – 12,00
|
±[4 + 0.1 (Рк/ Рх — 1)%
|
|
свыше 12,00 – 17, 85
|
±[6 + 0.1 (Рк/ Рх — 1)%
|
|
где Рк – верхний предел измерений мощности (зависит от поддиапазона измерения), Вт;
Рх – значение измеряемой мощности, Вт.
|
Диапазоны измеряемой мощности для различных типов ППК:
|
Серия ППК
|
Диапазон измерения мощности, Вт
|
|
ППК М3-90
|
от 1х10-7 до 1х10-2
|
|
ППК М3-93
|
от 1х10-4 до 1
|
|
ППК М3-95
|
от 1х10-2 до 10
|
Поддиапазоны измерений мощности для различных типов ППК:
|
ППК
|
Номер поддиапазона
|
Диапазон измеряемой мощности, Вт
|
|
ППК М3-90
|
1-ый поддиапазон
|
от 1х10-7 до 3х10-4
|
|
2-ой поддиапазон
|
от 3х10-4 до 3х10-3
|
|
3-ий поддиапазон
|
от 3х10-3 до 1х10-2
|
|
ППК М3-93
|
1-ый поддиапазон
|
от 1х10-4 до 3х10-2
|
|
2-ой поддиапазон
|
от 3х10-2 до 0,3
|
|
3-ий поддиапазон
|
от 0,3 до 1
|
|
ППК М3-95
|
1-ый поддиапазон
|
от 1х10-2 до 0,3
|
|
2-ой поддиапазон
|
от 0,3 до 3
|
|
3-ий поддиапазон
|
от 3 до 10
|
Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.
Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.
Коэффициент стоячей волны по напряжению (КСВН):
|
Тип ППК
|
Коэффициент стоячей волны по напряжению (КСВН)
|
|
ГГц
|
КСВН
|
|
ППК М3-90
|
0,02 — 12,00
|
не более 1,3
|
|
свыше 12,00 — 17,85
|
не более 1,4
|
|
ППК М3-93
|
0 — 3,00
|
не более 1,2
|
|
свыше 3,00 — 12,00
|
не более 1,3
|
|
свыше 12,00 — 17,85
|
не более 1,4
|
|
ППК М3-95
|
0 — 3,00
|
не более 1,2
|
|
свыше 3,00 — 12,00
|
не более 1,3
|
|
свыше 12,00 — 17,85
|
не более 1,4
|
Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М
Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.
По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.
По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.
Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М
- Температура окружающей среды, °С: 23 ±5
- Относительная влажность воздуха, %: до 80
- Атмосферное давление, кПа (мм рт. ст.): от 84 до 106 (от 630 до 795)
- Напряжение сети, В: 220 ±4,4
- Частота сети, Гц: 50 ±0,5
- Содержание гармоник, %: до 5
Рабочие условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М
- Температура окружающей среды, °С: от 10 до 35
- Относительная влажность воздуха при температуре 25°С, %: до 80
- Атмосферное давление, кПа (мм рт. ст.): от 70 до 106,7 (от 537 до 800)
Предельные условия хранения и транспортирования ваттметра поглощаемой мощности ПрофКиП М3-99М
- Нижняя предельная температура окружающей среды, °С: минус 25
- Верхняя предельная температура окружающей среды, °С: 50
- Относительная влажность воздуха при температуре 25 °С, %: 95
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99М
- Питание ваттметра осуществляется от сети переменного тока напряжением 220 В ± 22 с частотой 50 Гц ±0,5
- Мощность, потребляемая ваттметром от сети питания при номинальном напряжении, не более 30 Вт
- Наработка на отказ: не мене 12000 ч.
- Гамма-процентный ресурс: не менее 10000 ч при γ = 90%
- Гамма-процентный срок службы: не менее 15 лет при γ = 90%
- Гамма-процентный срок сохраняемости: не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%
- Среднее время восстановления: не более 8 ч.
- Вероятность отсутствия скрытых отказов: не менее 0,9 за межповерочный интервал 12 мес. при среднем коэффициенте использования 0,04
- Габаритные размеры, вес БИ: 225х305х130 мм, 4,900 кг
- Габаритные размеры, вес ППК М3-90: ø45х95, 0,410 кг
- Габаритные размеры, вес ППК М3-93: ø45х95, 0,430 кг
- Габаритные размеры, вес ППК М3-95: 117х95х90, 0,750 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99М
|
Наименование, тип
|
Обозначение
|
Количество
|
Примечание
|
|
1. Ваттметр поглощаемой
мощности М3-99М в составе:
|
ПРШН411151.118
|
1
|
|
|
— блок измерительный (БИ)
|
ПРШН411613.001
|
1
|
|
|
— ППК М3-90
|
ПРШН434849.001-1
|
1
|
*
|
|
— ППК М3-93
|
ПРШН434839.004-1
|
1
|
*
|
|
— ППК М3-95
|
ПРШН434839.005-1
|
1
|
*
|
|
1.1 Аттенюатор
|
ПРШН434821.хх **
|
**
|
**
|
|
1.2 Переход коаксиальный
|
**
|
**
|
**
|
|
2. Кабель сетевой с заземлением
|
IEC-320-C14
|
1
|
|
|
3. Комплект запасных частей:
|
|
— вставка плавкая ВП2Б-1В
1,0 А 250 В
|
ОЮ0.481.005ТУ
|
2
|
|
|
4. Эксплуатационная документация:
|
|
— руководство по эксплуатации
|
ПРШН411151.118 РЭ
|
1
|
|
|
— формуляр
|
ПРШН411151.118 ФО
|
1
|
|
|
— методика поверки
|
ПРШН411151.118 МП
|
1
|
|
|
5. Упаковка:
|
|
— ящик укладочный
|
ПРШН411161.131
|
1
|
**
|
|
— ящик укладочный
|
ПРШН411161.132-1
|
1
|
**
|
|
*В комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки.
|
|
**В комплект ваттметра указанные позиции могут входить в зависимости от условий поставки.
|
