Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 66805-17
Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.
• Диапазоны частот: 0.00 ГГц … 17.85 ГГц
• Диапазоны измерения мощности: 0.8 мВт … 1 Вт
• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
• Встроенное ПО
• Интерфейс LAN (опционально)
Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
| Параметры | Значения |
| Диапазон частот | 0.00 ГГц … 17.85 ГГц |
| Диапазон измерения мощности | 1х10-4 Вт … 2х10-2 Вт включ. св. 2х10-2 Вт … 1.2х10-1 Вт включ. св. 12х10-2 Вт … 1.0 Вт включ. |
| Пределы допускаемой основной относительной погрешности: — в диапазоне частот 0 ГГц … 12 ГГц включительно — в диапазоне частот 12 ГГц … 17.85 ГГц |
±[4 + 0.1 (Рк/ Рх — 1)% |
| где: Рк – максимальное значение поддиапазона измерения мощности, Вт; Рх – измеренное значение мощности, Вт |
|
| Волновое сопротивление входа ваттметра | 50 Ом |
| Коэффициент стоячей волны по напряжению ваттметра: — в диапазоне частот 0 ГГц … 3 ГГц включительно — в диапазоне частот 3ГГц … 12.00 ГГц включительно — в диапазоне частот 12.00 ГГц … 17.85 ГГц |
не более 1.15 не более 1.3 не более 1.4 |
| Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры | ±1.0% |
| Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме | не более 2х10-5 Вт/ мин |
| Время установления показаний ваттметра | не более 20 с |
| Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин | не более 1.5 Вт |
| Время установления рабочего режима | не более 30 мин |
| Время непрерывной работы | не менее 16 ч |
• Температура окружающего воздуха: 20ºС ±5ºС
• Относительная влажность при температуре 25ºС: 30% … 80%
• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.
• Температура окружающего воздуха: -10ºС … +40ºС
• Относительная влажность при температуре 30ºС: 90%
• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.
• Потребляемая мощность: не более 38ВА
• Средняя наработка на отказ: 15000 ч
• Питание: 220 В ± 22В, 50 Гц ±1 Гц
• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг
• Габариты, вес ППК ПрофКиП М3-93: D42х99 мм, 0.45 кг
| Наименование | Количество |

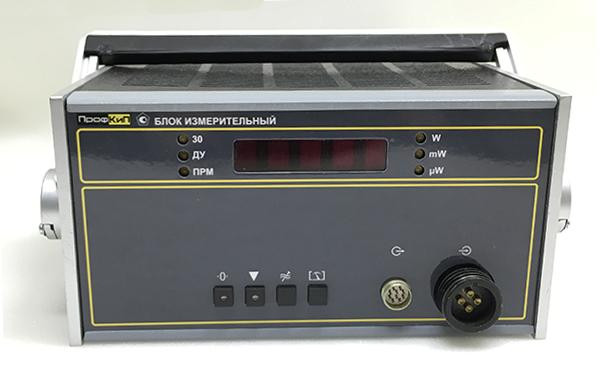

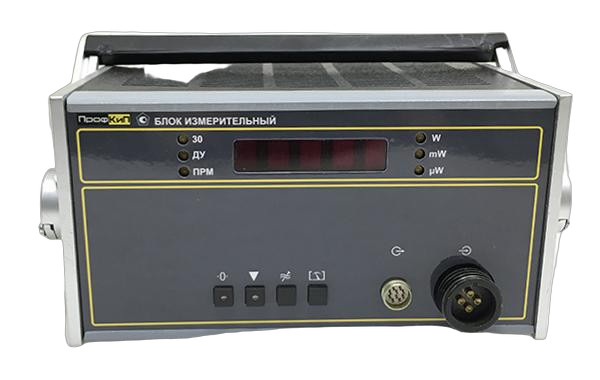

| Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001 | 1 шт |
| Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 ПРШН 434839.004 | 1 шт |
| Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ | 2 шт |
| Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ | 2 шт |
| Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ | 2 шт |
| Кабель КОП ЕЭ4.854.130-08 | 1 шт |
| Ключ 7811-0002DIх9 ГОСТ 2839-80 | 1 шт |
| Кабель сетевой SCZ-1 | 1 шт |
| Руководство по эксплуатации ПРШН.411151.008 РЭ | 1 шт |
| Схемы электрические принципиальные ПРШН.411151.008 РЭ | 1 шт |
| Формуляр ПРШН.411151.008ФО | 1 шт |
| Ящик укладочный ПРШН. 411161.120 | 1 шт |
| Ящик укладочный ПРШН. 411161.120-03 | 1 шт |
| Наименование |
| Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке) |
Сертификат PDF
