Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 66805-17
|
Параметры
|
Значения
|
|
Диапазон частот
|
0.02 ГГц … 17.85 ГГц
|
|
Диапазон измерения мощности
|
10-7 Вт … 3.0х10-5 Вт включ.
св. 3.0х10-5 Вт … 10-4 Вт включ.
св. 1х10-4 Вт … 1х10-3 Вт включ.
св. 1х10-3 Вт … 1х10-2 Вт
|
|
Пределы допускаемой основной относительной погрешности (δ):
— в диапазоне частот 0.02 ГГц …12 ГГц включительно
— в диапазоне частот 12 ГГц … 17.85 ГГц
|
±[4 + 0.1 (Рк/ Рх — 1)%
±[6 + 0.1 (Рк/ Рх — 1)%
|
|
где: Рк – максимальное значение поддиапазона измерения мощности, Вт;
Рх – измеренное значение мощности, Вт
|
|
|
Волновое сопротивление входа ваттметра:
|
50 Ом
|
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90:
— в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно
— в диапазоне частот 12.00 ГГц … 17.85 ГГц
|
не более 1.3
не более 1.4
|
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры
|
±1.0%
|
|
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме:
|
не более 4х10-7 Вт/ мин
|
|
Время установления показаний ваттметра в режиме ручного переключения поддиапазонов:
— первый и второй поддиапазон
— третий и четвертый поддиапазон
— в режиме автоматического переключения поддиапазонов
|
не более 10.0 с
не более 1.0 с
не более 15.0 с
|
|
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин
|
не более 0.015 Вт
|
|
Время установления рабочего режима
|
не более 30 мин
|
|
Время непрерывной работы
|
не менее 16 ч
|
|
Наименование
|
Количество
|
|

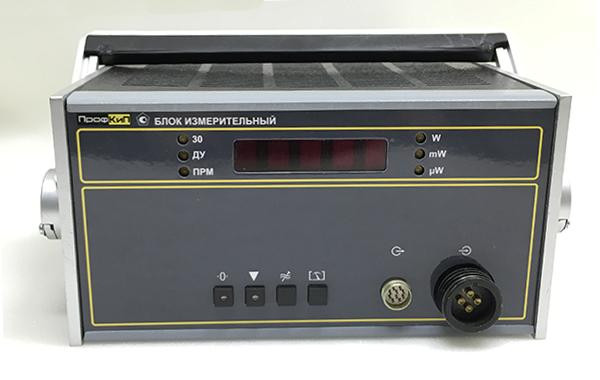

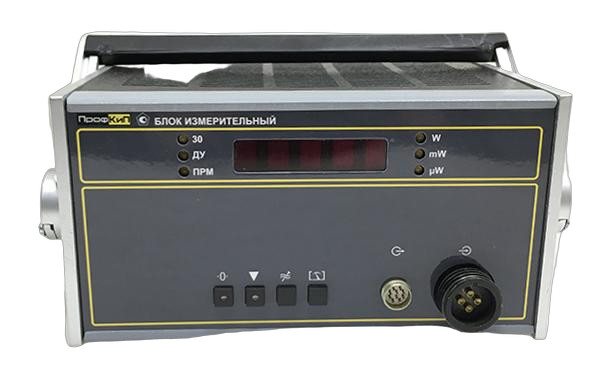

Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001
|
1 шт
|
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001
|
1 шт
|
|
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ
|
2 шт
|
|
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ
|
2 шт
|
|
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ
|
2 шт
|
|
Кабель КОП ЕЭ4.854.130-08
|
1 шт
|
|
Ключ 7811-0002DIх9 ГОСТ 2839-80
|
1 шт
|
|
Кабель сетевой SCZ-1
|
1 шт
|
|
Руководство по эксплуатации ПРШН.411151.008 РЭ
|
1 шт
|
|
Схемы электрические принципиальные ПРШН.411151.008 РЭ
|
1 шт
|
|
Формуляр ПРШН.411151.008ФО
|
1 шт
|
|
Ящик укладочный ПРШН. 411161.120
|
1 шт
|
|
Ящик укладочный ПРШН. 411161.120-03
|
1 шт
|
|
Наименование
|
|
Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
|
|
|
|
|
Сертификат PDF
